مقاومت هیت سینک دار نوعی مقاومت قدرت با بدنه آلومینیومی است که برای تحمل توان بالاتر و انتقال بهتر حرارت طراحی می‌شود. هنگام خرید مقاومت هیت سینک دار باید مقدار اهم، توان نامی، تحمل پالس، دمای محیط، شرایط نصب و نوع بار بررسی شوند. اگر مقاومت برای مدار ترمز اینورتر یا VFD استفاده می‌شود، حداقل مقاومت مجاز درایو، توان ترمزی، زمان ترمز و Duty Cycle باید دقیقاً با Manual سازنده تطبیق داده شوند؛ انتخاب اهم کمتر از حد مجاز می‌تواند جریان Brake Chopper را افزایش دهد و به بخش ترمز درایو آسیب بزند.
این راهنما برای انتخاب فنی مقاومت هیت سینک دار نوشته شده است. اگر مدل و مشخصات مورد نیاز را می‌دانید و قصد مقایسه محصولات را دارید، از دسته محصولات مقاومت هیت سینک دار استفاده کنید؛ اما اگر هنوز بین اهم، وات، Pulse Rating یا مقاومت ترمز مناسب مردد هستید، بخش‌های بعدی را به ترتیب بررسی کنید.
برای مشاهده مدل‌های موجود با اهم و توان‌های مختلف، وارد صفحه خرید مقاومت هیت سینک دار شوید.
مقاومت هیت سینک دار در یک نگاه
| موضوع | نکته اصلی |
| مقدار اهم | جریان مدار و نقطه کاری را تعیین می‌کند؛ در Brake Resistor نباید از Rmin درایو کمتر باشد |
| توان وات | باید با توان متوسط، پیک و مدت اعمال بار هماهنگ باشد |
| Pulse Rating | برای بارهای لحظه‌ای و استارت/ترمز اهمیت دارد |
| بدنه آلومینیومی | انتقال حرارت را بهتر می‌کند؛ توان کامل اغلب به نصب صحیح وابسته است |
| Duty Cycle | نسبت زمان اعمال بار به کل سیکل؛ برای مقاومت ترمز بسیار مهم است |
| کاربردها | مقاومت ترمز، بار تست، تخلیه خازن، محدودسازی جریان، Precharge و مدار قدرت |
| تلرانس | در کاربردهای دقیق باید با طراحی مدار هماهنگ شود |
| دمای محیط | با افزایش دما معمولاً ظرفیت دفع حرارت کاهش می‌یابد |
مقاومت هیت سینک دار چیست؟
مقاومت هیت سینک دار یا Aluminium Housed Power Resistor معمولاً یک مقاومت سیمی یا فیلمی قدرت است که داخل بدنه فلزی آلومینیومی قرار می‌گیرد. بدنه فلزی علاوه بر حفاظت مکانیکی، مسیر انتقال حرارت از عنصر مقاومتی به سطح نصب را فراهم می‌کند. این ساختار باعث می‌شود در حجم نسبتاً کوچک، توان بیشتری نسبت به مقاومت‌های معمول بردی مدیریت شود.
با این حال واژه «هیت سینک دار» نباید این تصور را ایجاد کند که قطعه بدون توجه به نصب، همیشه توان درج‌شده روی بدنه را تحمل می‌کند. در بسیاری از مدل‌ها توان نامی در شرایطی تعریف می‌شود که مقاومت روی سطح فلزی یا Heat Sink با مقاومت حرارتی مشخص نصب شده باشد. بنابراین دیتاشیت سازنده و شرایط Mounting بخشی از انتخاب محصول هستند.
قبل از خرید مقاومت هیت سینک دار این 8 مشخصه را بررسی کنید
- مقدار مقاومت بر حسب اهم (Ω)
- توان نامی پیوسته بر حسب وات
- Pulse / Overload Rating برای بارهای لحظه‌ای
- تلرانس مقدار مقاومت
- ضریب دمایی یا Temperature Coefficient
- حداکثر ولتاژ کاری در صورت اعلام سازنده
- ابعاد، فاصله سوراخ‌ها و روش نصب
- شرایط خنک‌کاری، Mounting Surface و Derating
مقدار اهم مقاومت چگونه انتخاب می‌شود؟
اهم مقاومت تعیین می‌کند در یک ولتاژ مشخص چه مقدار جریان از آن عبور کند. بر اساس قانون اهم، هرچه مقاومت کمتر شود، جریان بیشتر خواهد شد. بنابراین انتخاب اهم فقط بر اساس موجود بودن محصول یا توان بالاتر انجام نمی‌شود؛ باید نقش مقاومت در مدار مشخص باشد.
در بار ثابت DC، رابطه پایه بین ولتاژ، جریان و مقاومت به شکل V = I × R است. برای مثال اگر مقاومت برای محدودسازی جریان یا Load Bank استفاده شود، مقدار اهم باید با ولتاژ مدار و جریان هدف هماهنگ شود. در مدار ترمز VFD موضوع حساس‌تر است، زیرا حداقل مقاومت مجاز Brake Chopper توسط سازنده درایو تعیین می‌شود.
توان وات مقاومت چگونه انتخاب می‌شود؟
توان الکتریکی در یک مقاومت DC را می‌توان با روابط P = V²/R یا P = I²R محاسبه کرد. این روابط برای فهم نقطه کاری پایه مفیدند، اما در انتخاب صنعتی کافی نیستند. مقاومت ممکن است بار پیوسته، متناوب، پالس کوتاه یا سیکل ترمز داشته باشد و هرکدام شرایط حرارتی متفاوتی ایجاد می‌کنند.
در انتخاب واقعی باید مشخص شود توان اعلام‌شده Continuous Rating است یا فقط توان لحظه‌ای. همچنین دمای محیط، سطح نصب و Thermal Derating بررسی شوند. بزرگ‌تر انتخاب کردن وات می‌تواند Margin حرارتی ایجاد کند، اما جایگزین محاسبه اهم، پالس و شرایط نصب نیست.
تفاوت توان نامی، توان پیک و Duty Cycle
| پارامتر | تعریف | اشتباه رایج |
| Rated/Continuous Power | توانی که قطعه در شرایط تعریف‌شده می‌تواند به صورت پیوسته دفع کند | فرض اینکه در هر شرایط نصب قابل دستیابی است |
| Peak/Pulse Power | توان بسیار بالاتر برای مدت کوتاه و طبق منحنی سازنده | برابر دانستن آن با توان پیوسته |
| Duty Cycle | درصد زمان فعال بودن بار در یک سیکل | نادیده گرفتن تکرارپذیری گرما |
برای مثال اگر مقاومت 5 ثانیه در هر سیکل 50 ثانیه‌ای درگیر ترمز باشد، Duty Cycle زمانی 10 درصد است. اما برای انتخاب نهایی فقط همین عدد کافی نیست؛ پروفایل توان، مدت پالس، دمای اولیه و منحنی Pulse Overload دیتاشیت باید بررسی شوند.
مقاومت هیت سینک دار چه کاربردهایی دارد؟
| کاربرد | پارامتر مهم |
| مقاومت ترمز VFD | Rmin، Peak Power، Average Power و Duty Cycle |
| Load Resistor | توان پیوسته، تلرانس و خنک‌کاری |
| Bleeder Resistor | ولتاژ، توان و زمان تخلیه |
| Precharge | انرژی پالس و تعداد تکرار |
| محدودسازی جریان | اهم، توان و Pulse Rating |
| تست منبع تغذیه | توان پیوسته و دقت مقدار مقاومت |
| مدارهای قدرت | ولتاژ کاری، پالس و شرایط حرارتی |

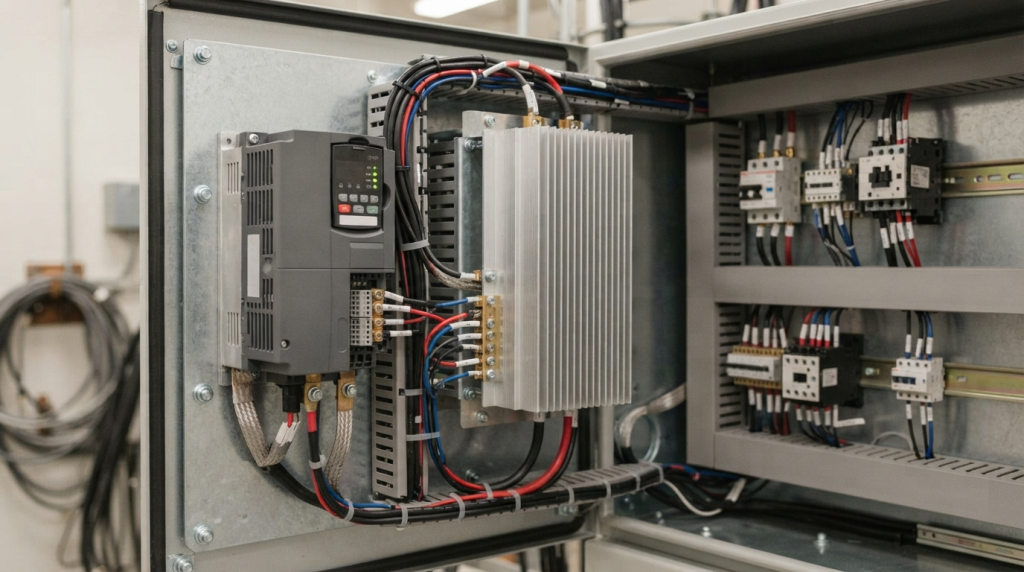

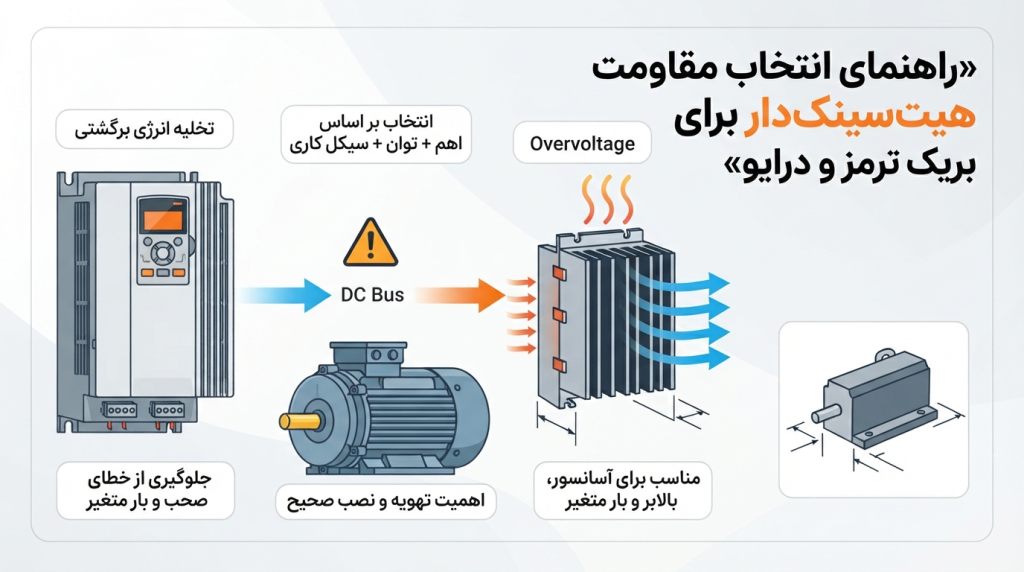

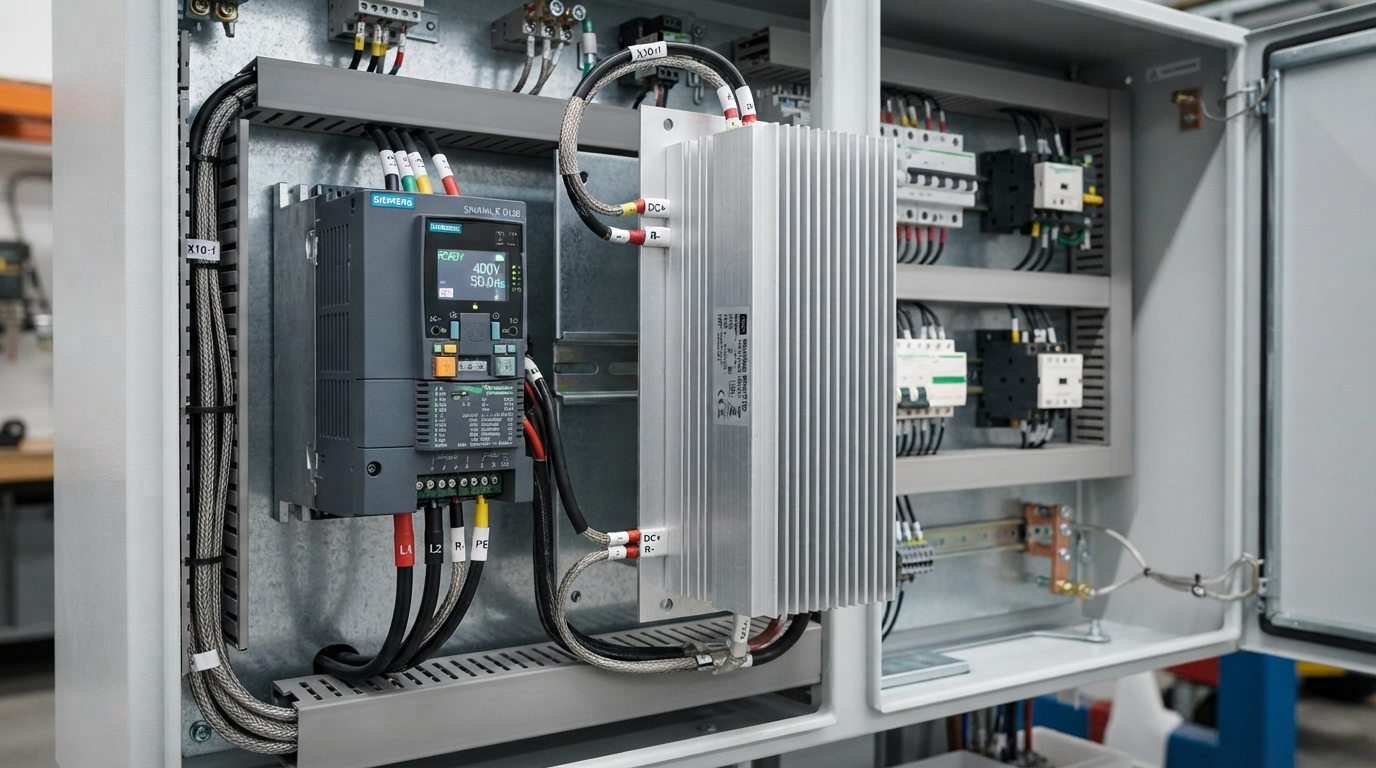

مقاومت هیت سینک دار در مدار ترمز اینورتر
در VFD، زمانی که موتور با سرعت کاهش‌یابنده حرکت می‌کند یا یک بار مکانیکی موتور را به حرکت وادار می‌کند، انرژی می‌تواند به DC Bus بازگردد. اگر این انرژی باعث بالا رفتن ولتاژ باس شود، Brake Chopper درایو می‌تواند مقاومت ترمز را وارد مدار کند تا انرژی الکتریکی در مقاومت به گرما تبدیل شود.
اگر با ساختار DC Bus، IGBT و کنترل دور موتور آشنا نیستید، ابتدا مقاله اینورتر چیست را ببینید.
مقاومت ترمز VFD چگونه کار می‌کند؟
Brake Chopper معمولاً یک کلید نیمه‌هادی قدرت است که با رسیدن ولتاژ DC Bus به آستانه مشخص، مقاومت ترمز را به باس متصل می‌کند. جریان عبوری از مقاومت به مقدار ولتاژ باس و اهم مقاومت وابسته است. انرژی جنبشی یا پتانسیل بار در نهایت به حرارت تبدیل می‌شود.
در نتیجه سه بخش باید با هم سازگار باشند: خود درایو و Brake Chopper، مقدار اهم مقاومت و ظرفیت حرارتی مقاومت. اشتباه در هر کدام می‌تواند باعث کاهش عملکرد ترمز، Overvoltage، Overcurrent یا گرم‌شدن بیش از حد شود.
مقاومت ترمز چند اهم باید باشد؟
برای انتخاب اهم مقاومت ترمز، اولین مرجع Manual همان VFD است. سازنده معمولاً Minimum Braking Resistance یا محدوده مقاومت مجاز را اعلام می‌کند. مقدار انتخابی نباید از Rmin کمتر باشد، مگر اینکه سازنده صریحاً آرایش دیگری را مجاز بداند.
اهم کمتر باعث افزایش جریان ترمز می‌شود و می‌تواند Brake Transistor یا Chopper را بیش از حد بارگذاری کند. از طرف دیگر، اهم خیلی بالا جریان ترمز را کاهش می‌دهد و ممکن است توان دفع انرژی کافی نباشد؛ در نتیجه DC Bus همچنان به محدوده Overvoltage برسد. بنابراین هدف «کمترین اهم ممکن» یا «بیشترین اهم ممکن» نیست؛ هدف انتخاب داخل محدوده مجاز و متناسب با Performance مورد نیاز است.
مقاومت ترمز چند وات باید باشد؟
وات مقاومت ترمز باید از پروفایل واقعی ترمز به دست آید. بار عمودی، جرثقیل، بالابر و محور دارای اینرسی بالا می‌توانند انرژی قابل توجهی در کاهش سرعت تولید کنند. توان لحظه‌ای ممکن است بسیار بالاتر از توان متوسط باشد، بنابراین باید هم Peak Energy و هم Average Thermal Power بررسی شوند.
اگر سازنده Drive جداول آماده مقاومت ترمز ارائه کرده است، همان جدول و شرایط Duty اولویت دارد. در طراحی اختصاصی باید جرم، سرعت، اینرسی، زمان کاهش سرعت، تعداد ترمز در ساعت و راندمان مکانیکی/الکتریکی نیز وارد محاسبه شوند.
چرا Rmin درایو نباید نقض شود؟
حداقل مقاومت مجاز یکی از مهم‌ترین محدودیت‌های Brake Chopper است. اگر R از Rmin کمتر شود، جریان I = V/R افزایش پیدا می‌کند و می‌تواند از توان مجاز کلید ترمز، سیم‌کشی یا مدار داخلی عبور کند. این Failure Mode با کمبود وات مقاومت فرق دارد؛ حتی یک مقاومت بسیار پرقدرت با اهم کمتر از حد مجاز می‌تواند برای درایو خطرناک باشد.
سه خطای متفاوت در انتخاب مقاومت ترمز
| خطا | پیامد محتمل |
| اهم کمتر از Rmin | افزایش جریان Brake Chopper و ریسک Overcurrent/آسیب مدار ترمز |
| توان حرارتی ناکافی | Overheat، تغییر مقدار یا خرابی خود مقاومت |
| اهم بیش از حد بالا | کاهش جریان ترمز و احتمال ادامه افزایش DC Bus/Overvoltage |
Duty Cycle مقاومت ترمز چیست؟
Duty Cycle نشان می‌دهد مقاومت چه سهمی از یک سیکل کاری درگیر ترمز است. مثلاً 3 ثانیه ترمز در یک سیکل 30 ثانیه‌ای معادل 10 درصد زمان فعال بودن است. اما انرژی هر ترمز نیز اهمیت دارد؛ دو سیستم با Duty یکسان می‌توانند توان پیک و حرارت کاملاً متفاوتی داشته باشند.
برای بالابر، آسانسور، جرثقیل و محورهای عمودی، وضعیت بار Regenerative می‌تواند شدیدتر از یک نوار نقاله افقی باشد. در این کاربردها Manual Drive و محاسبات مهندسی سیستم باید مبنای انتخاب باشند.
برای پمپ، فن، نوار نقاله، بالابر و آسانسور چه مقاومتی لازم است؟
| کاربرد | وضعیت معمول |
| پمپ و فن | اغلب ترمز شدید لازم نیست؛ وابسته به زمان توقف و فرآیند |
| نوار نقاله | وابسته به اینرسی و زمان کاهش سرعت |
| سانتریفیوژ | انرژی جنبشی بالا؛ ممکن است Brake Resistor مهم باشد |
| بالابر و Hoist | بار عمودی و انرژی Regenerative؛ طراحی دقیق ضروری |
| آسانسور | وابسته به معماری درایو و سیستم؛ انتخاب صرفاً بر اساس kW صحیح نیست |
تفاوت مقاومت هیت سینک دار و مقاومت سیمی یا سرامیکی
مقاومت هیت سینک دار معمولاً برای نصب مکانیکی روی شاسی و انتقال حرارت کنترل‌شده طراحی می‌شود. مقاومت‌های سیمی سرامیکی یا Cement Resistor نیز می‌توانند توان بالا داشته باشند، اما ساختار خنک‌کاری، Pulse Capability، ابعاد و روش نصب آن‌ها متفاوت است. نوع مناسب باید بر اساس دیتاشیت و محیط پروژه انتخاب شود، نه فقط وات نوشته‌شده روی بدنه.

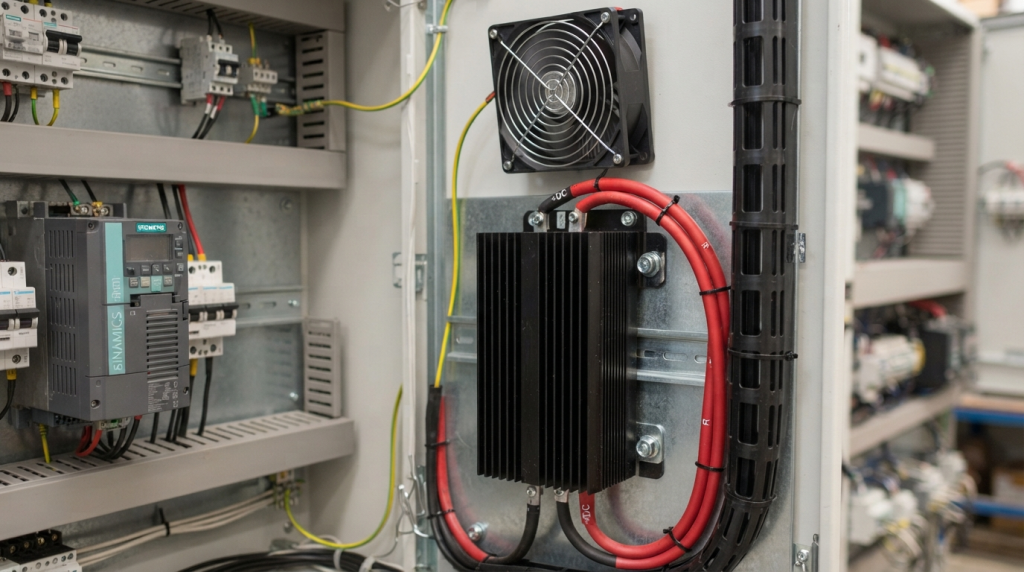

آیا مقاومت هیت سینک دار باید روی بدنه فلزی نصب شود؟
در بسیاری از مدل‌ها بله؛ یا حداقل توان کامل نامی فقط در صورت نصب روی سطح فلزی یا Heat Sink مشخص قابل دستیابی است. برای مثال ممکن است مقاومت روی بدنه با عبارت 100W علامت‌گذاری شده باشد، اما بدون Chassis مناسب فقط کسری از این توان را تحمل کند. شرایط دقیق را از نمودار Derating و دستور نصب دیتاشیت بخوانید.
- سطح تماس تمیز و صاف باشد.
- در صورت توصیه سازنده از Thermal Compound استفاده شود.
- پیچ‌ها با گشتاور مناسب بسته شوند.
- فضای اطراف مقاومت برای تهویه کافی باشد.
- از تماس کابل‌ها و قطعات حساس با بدنه داغ جلوگیری شود.
- فاصله ایمنی و حفاظت در برابر تماس انسانی رعایت شود.
Derating و تاثیر دمای محیط
توان قابل دفع مقاومت با افزایش دمای محیط کاهش پیدا می‌کند. دیتاشیت معمولاً نمودار Derating دارد که نشان می‌دهد از یک دمای مشخص به بعد چه درصدی از توان نامی قابل استفاده است. نصب چند مقاومت داغ در فضای بسته نیز دمای موضعی را بالا می‌برد و باید در طراحی تابلو لحاظ شود.
چگونه از روی دیتاشیت مقاومت هیت سینک دار انتخاب کنیم؟
- مقدار Resistance و Tolerance را بررسی کنید.
- Rated Power و شرایط تست آن را بخوانید.
- Pulse / Overload Curve را برای بارهای کوتاه بررسی کنید.
- Maximum Working Voltage را در صورت وجود کنترل کنید.
- Temperature Coefficient و Derating را بررسی کنید.
- Thermal Resistance و الزامات Mounting را بخوانید.
- ابعاد مکانیکی و فاصله سوراخ‌ها را با محل نصب تطبیق دهید.
- برای Brake Resistor، ابتدا Manual درایو و Rmin/Rrecommended را مبنا قرار دهید.
جدول انتخاب سریع مقاومت هیت سینک دار
| سوال | اگر پاسخ بله است… |
| بار پیوسته است؟ | Continuous Power و خنک‌کاری اولویت دارد |
| بار پالس کوتاه است؟ | Pulse Energy و Overload Curve را بررسی کنید |
| برای VFD است؟ | Rmin، Duty و Brake Chopper Drive را بررسی کنید |
| محیط داغ است؟ | Thermal Derating را اعمال کنید |
| روی شاسی نصب می‌شود؟ | شرایط Mounting دیتاشیت را رعایت کنید |
| مقدار دقیق مهم است؟ | Tolerance و TCR را بررسی کنید |
اشتباهات رایج هنگام خرید و نصب
- انتخاب فقط بر اساس وات و نادیده گرفتن اهم
- استفاده از مقاومت کمتر از Rmin درایو
- فرض اینکه بدنه آلومینیومی به تنهایی معادل Heat Sink کافی است
- نادیده گرفتن Peak/Pulse Rating
- نادیده گرفتن Duty Cycle و تعداد سیکل‌ها
- نصب مقاومت داغ کنار کابل یا تجهیزات حساس
- انتخاب مقاومت Brake فقط از روی توان kW موتور
- نادیده گرفتن Manual و جدول سازنده VFD
- استفاده از یک ضریب اطمینان ثابت برای همه پروژه‌ها
سوالات متداول
مقاومت هیت سینک دار چیست؟
یک مقاومت قدرت با بدنه آلومینیومی است که برای انتقال بهتر حرارت و نصب مکانیکی مناسب طراحی می‌شود.
برای خرید مقاومت هیت سینک دار اول اهم مهم است یا وات؟
هر دو مهم‌اند و نقش متفاوت دارند. اهم جریان را تعیین می‌کند و وات ظرفیت حرارتی را. هیچ‌کدام جای دیگری را نمی‌گیرد.
آیا مقاومت با وات بالاتر همیشه بهتر است؟
خیر. وات بالاتر فقط Margin حرارتی بیشتری می‌دهد؛ اهم، Pulse Rating، ولتاژ کاری و شرایط نصب همچنان باید درست باشند.
مقاومت ترمز اینورتر چند اهم باید باشد؟
مقدار باید داخل محدوده مجاز سازنده VFD باشد و از حداقل Rmin کمتر انتخاب نشود.
اگر اهم مقاومت ترمز کمتر شود چه اتفاقی می‌افتد؟
جریان ترمز افزایش می‌یابد و ممکن است Brake Chopper یا مدار داخلی Drive بیش از حد بارگذاری شود.
Duty Cycle مقاومت ترمز چیست؟
نسبت مدت زمانی است که مقاومت در یک سیکل کاری درگیر ترمز است؛ اما برای انتخاب نهایی انرژی هر پالس نیز باید بررسی شود.
آیا مقاومت هیت سینک دار بدون نصب روی فلز توان نامی را تحمل می‌کند؟
نه لزوماً. بسیاری از مدل‌ها توان کامل را فقط با نصب روی Chassis یا Heat Sink مشخص ارائه می‌کنند.
برای آسانسور یا بالابر می‌توان مقاومت را فقط با kW موتور انتخاب کرد؟
خیر. انرژی Regenerative، زمان ترمز، Duty Cycle، Rmin و معماری Drive باید بررسی شوند.
جمع بندی
برای انتخاب و خرید مقاومت هیت سینک دار، فقط مقدار اهم یا توان درج شده روی بدنه کافی نیست. مقاومت مناسب باید بر اساس مقدار مقاومت، توان پیوسته و لحظه ای، Duty Cycle، شرایط خنک کاری، دمای محیط، نوع نصب و کاربرد واقعی مدار انتخاب شود. در کاربردهای مربوط به اینورتر و VFD نیز حداقل مقاومت مجاز درایو، انرژی ترمزی، زمان توقف و تعداد سیکل های ترمز اهمیت زیادی دارند و انتخاب مقاومت با اهم کمتر از مقدار مجاز می تواند جریان مدار ترمز را بیش از حد افزایش دهد.Duty Cycle، شرایط خنک کاری، دمای محیط، نوع نصب و کاربرد واقعی مدار انتخاب شود. در کاربردهای مربوط به اینورتر و VFD نیز حداقل مقاومت مجاز درایو، انرژی ترمزی، زمان توقف و تعداد سیکل های ترمز اهمیت زیادی دارند و انتخاب مقاومت با اهم کمتر از مقدار مجاز می تواند جریان مدار ترمز را بیش از حد افزایش دهد.
اگر مقاومت برای کاربردهایی مانند Brake Resistor، Precharge، تخلیه خازن، محدودسازی جریان یا Load Resistor استفاده می شود، باید دیتاشیت قطعه و شرایط حرارتی آن نیز بررسی شود. در بسیاری از مدل های آلومینیومی، رسیدن به توان نامی کامل به نصب صحیح روی سطح فلزی یا هیت سینک مناسب وابسته است.
در راد الکتریک می توانید مدل های مختلف مقاومت هیت سینک دار را از نظر مقدار اهم، توان و مشخصات فنی مقایسه کنید و بر اساس نیاز مدار یا درایو، گزینه مناسب را انتخاب کنید.
