در بسیاری از مدارات صنعتی و الکترونیکی، انتخاب یک مقاومت ساده فقط بر اساس مقدار اهم کافی نیست. زمانی که جریان عبوری بالا می‌رود یا قرار است مقاومت برای مدت طولانی انرژی الکتریکی را به گرما تبدیل کند، موضوع توان تحمل، دفع حرارت و پایداری عملکرد اهمیت بسیار زیادی پیدا می‌کند. اینجاست که مقاومت هیت سینک دار به عنوان یک قطعه تخصصی وارد مدار می‌شود. این نوع مقاومت‌ها برای شرایطی طراحی شده‌اند که مقاومت‌های معمولی خیلی زود داغ می‌شوند، افت عملکرد پیدا می‌کنند یا حتی می‌سوزند. در کاربردهایی مثل اینورتر، درایو موتور، ترمز الکتریکی، منابع تغذیه صنعتی و مدارات دشارژ، استفاده از مقاومت هیت‌سینک‌دار نه‌تنها باعث افزایش ایمنی مدار می‌شود، بلکه طول عمر قطعات دیگر را هم بالا می‌برد. اگر قصد خرید یا انتخاب این قطعه را دارید، باید فراتر از عدد اهم نگاه کنید و عواملی مثل توان، نحوه نصب، کیفیت ساخت و نوع کاربرد را هم در نظر بگیرید.
مطالب مهم مقاله…
| موضوع | نکته کلیدی |
|---|---|
| تفاوت با مقاومت معمولی | تحمل حرارتی و دفع گرمای بسیار بهتر |
| مهم‌ترین معیار انتخاب | توان یا وات تحملی در کنار مقدار اهم |
| کاربردهای اصلی | اینورتر، بریک، دشارژ خازن، منابع تغذیه صنعتی |
| نقش بدنه آلومینیومی | انتقال بهتر حرارت و کاهش ریسک سوختن |
| نشانه انتخاب اشتباه | داغی شدید، تغییر رنگ، بوی سوختگی، خطای مدار |
| نصب صحیح | اتصال کامل به شاسی، پیچ مناسب، تهویه کافی |
| ریسک خرید ارزان | خرابی زودهنگام، هزینه تعمیر و توقف سیستم |
| روش خواندن مقدار اهم | کدهایی مثل 0R1، 1R0، 4R7 روی بدنه |
مقاومت هیت‌سینک‌دار چه تفاوتی با مقاومت‌های معمولی دارد؟
مهم‌ترین تفاوت مقاومت هیت سینک دار با مقاومت‌های معمولی در توانایی آن برای تحمل حرارت و دفع مؤثر گرماست. مقاومت‌های معمولی، به‌ویژه مدل‌های کربنی یا فیلمی، معمولاً برای توان‌های پایین و شرایط کاری سبک طراحی می‌شوند؛ یعنی جایی که جریان زیاد نیست و گرمای تولیدشده در حدی نیست که باعث تخریب بدنه یا تغییر مقدار مقاومت شود. اما در مداراتی که توان تلفاتی بالاست، این مدل‌ها خیلی سریع داغ می‌شوند و عملکردشان از حالت استاندارد خارج می‌شود. مقاومت هیت‌سینک‌دار معمولاً داخل یک بدنه آلومینیومی یا فلزی قرار می‌گیرد تا حرارت ایجادشده را به سطح بیرونی منتقل کند و در صورت نصب صحیح روی شاسی یا هیت‌سینک، این گرما سریع‌تر دفع شود.
- نتیجه این طراحی، افزایش پایداری حرارتی قطعه است.
- احتمال سوختن یا افت شدید عملکرد کمتر می‌شود.
- در کاربردهای طولانی‌مدت، مدار قابل‌اعتمادتر کار می‌کند.
از نظر ظاهری هم این مقاومت‌ها اغلب بدنه‌ای مستطیلی، فلزی و مقاوم دارند و برای نصب پیچ‌دار طراحی می‌شوند. تفاوت دیگر، دقت عملکرد در شرایط بار واقعی است. بسیاری از مقاومت‌های معمولی اگر در مرز توان نامی کار کنند، خیلی زود دچار کاهش عمر می‌شوند، اما مقاومت‌های هیت‌سینک‌دار برای تحمل بارهای سنگین‌تر ساخته شده‌اند. به همین دلیل در پروژه‌های صنعتی، تابلو برق، درایوها و تجهیزات اتوماسیون، انتخاب این نوع مقاومت یک تصمیم فنی و نه صرفاً یک انتخاب ساده قطعه است. در واقع اگر مدار شما قرار است گرما تولید کند، مقاومت معمولی انتخاب اقتصادی‌تری نیست؛ چون هزینه خرابی، توقف سیستم و تعویض قطعه در آینده بیشتر خواهد شد.
این مقاومت‌ها معمولاً در کدام مدارات صنعتی به کار می‌روند؟
مقاومت هیت سینک دار بیشتر در مداراتی استفاده می‌شود که در آن‌ها انرژی الکتریکی باید به‌صورت کنترل‌شده به گرما تبدیل شود یا بخشی از ولتاژ و جریان مدار مدیریت شود. یکی از مهم‌ترین کاربردهای این قطعات در درایو موتور و اینورترها است؛ جایی که هنگام توقف یا کاهش سرعت موتور، انرژی برگشتی باید تخلیه شود تا به سایر بخش‌های مدار آسیب نرسد. در این شرایط از مقاومت‌های پرتوان برای جذب این انرژی استفاده می‌شود. کاربرد مهم دیگر در مدارات ترمز الکتریکی یا بریک است که عملکرد مقاومتی دقیق و تحمل حرارتی بالا اهمیت زیادی دارد. همچنین در مدارات دشارژ خازن، این مقاومت‌ها وظیفه دارند بار ذخیره‌شده در خازن را در مدت‌زمان مشخص تخلیه کنند، بدون اینکه خودشان بیش‌ازحد داغ شوند یا بسوزند.
رایج‌ترین حوزه‌های استفاده شامل موارد زیر است:
- اینورتر و سافت‌استارتر
- منابع تغذیه صنعتی
- تجهیزات تست و اندازه‌گیری
- سیستم‌های اتوماسیون و کنترل
- مدارات شارژ و دشارژ
- تجهیزات جوش و ماشین‌آلات صنعتی
در برخی دستگاه‌ها هم این مقاومت‌ها برای محدود کردن جریان اولیه یا ایجاد بار مصنوعی به کار می‌روند. مثلاً در تست پاور، شارژر صنعتی یا برخی مدارات حفاظتی، وجود یک مقاومت با توان بالا ضروری است. نکته مهم این است که این قطعات فقط مخصوص کارخانه‌های بزرگ نیستند؛ حتی در برخی تجهیزات نیمه‌صنعتی، آسانسورها، تابلوهای برق و دستگاه‌های الکترونیکی تخصصی هم دیده می‌شوند. بنابراین هرجا که حرارت، توان تلفاتی و پایداری مدار مطرح باشد، احتمال حضور این نوع مقاومت بسیار بالاست.
چرا وات (توان تحمل) مهم‌ترین پارامتر انتخاب این مقاومت است؟
در انتخاب مقاومت هیت سینک دار، عدد اهم فقط نیمی از ماجراست و بخش تعیین‌کننده، توان یا همان وات تحملی مقاومت است. دلیل این موضوع ساده است: مقاومت در مدار فقط یک مقدار اهمی ارائه نمی‌دهد، بلکه هنگام عبور جریان، بخشی از انرژی را به گرما تبدیل می‌کند. اگر این گرما بیشتر از توان نامی قطعه باشد، مقاومت وارد ناحیه خطر می‌شود؛ یعنی ابتدا بیش‌ازحد داغ می‌کند، بعد مقدار واقعی آن تغییر می‌کند و در نهایت ممکن است بسوزد یا به قطعات اطراف آسیب بزند. به همین خاطر، در مدارات صنعتی همیشه باید توان واقعی تلفاتی محاسبه شود، نه اینکه فقط بر اساس تجربه یا ظاهر قطعه تصمیم‌گیری شود. فرمول پایه برای این محاسبه معمولاً یکی از این دو حالت است:
- P=I2R P = I^2R
- P=V2R P = \frac{V^2}{R}
با استفاده از این فرمول‌ها می‌توان فهمید مقاومت در شرایط واقعی چه مقدار توان را باید تحمل کند. اما در عمل، انتخاب دقیق‌تر زمانی اتفاق می‌افتد که یک ضریب اطمینان هم در نظر گرفته شود. مثلاً اگر محاسبه نشان دهد مقاومت باید 15 وات را تحمل کند، انتخاب مدل 25 وات یا حتی بالاتر تصمیم منطقی‌تری است، مخصوصاً اگر تهویه ضعیف باشد یا قطعه در فضای بسته نصب شود. در واقع توان نامی فقط یک عدد روی بدنه نیست؛ این عدد تعیین می‌کند که مقاومت در شرایط واقعی پایدار می‌ماند یا به نقطه شکست می‌رسد. هرچه بار کاری شدیدتر، زمان استفاده طولانی‌تر و دمای محیط بالاتر باشد، اهمیت انتخاب وات مناسب بیشتر می‌شود. به زبان ساده، اگر اهم اشتباه انتخاب شود مدار درست کار نمی‌کند، اما اگر وات اشتباه انتخاب شود ممکن است کل مدار آسیب ببیند.
نقش هیت‌سینک آلومینیومی در جلوگیری از سوختن مقاومت
هیت‌سینک آلومینیومی در مقاومت هیت سینک دار فقط یک پوشش ظاهری نیست، بلکه بخش اصلی سیستم دفع حرارت این قطعه به حساب می‌آید. وقتی جریان از مقاومت عبور می‌کند، بخشی از انرژی الکتریکی طبق قانون ژول به گرما تبدیل می‌شود. اگر این گرما در بدنه قطعه حبس شود، دمای داخلی مقاومت بالا می‌رود و به‌مرور باعث کاهش دقت، افت پایداری و در نهایت سوختن آن می‌شود. آلومینیوم به دلیل رسانایی حرارتی مناسب، وزن کم و مقاومت خوب در برابر خوردگی، یکی از بهترین گزینه‌ها برای انتقال سریع گرما از هسته مقاومتی به محیط بیرون است. در واقع بدنه آلومینیومی کمک می‌کند حرارت از نقطه متمرکز خارج شود و روی سطح بزرگ‌تری پخش شود تا امکان خنک‌سازی بهتر فراهم شود.
- هرچه تماس بدنه مقاومت با شاسی بهتر باشد، دفع حرارت مؤثرتر می‌شود.
- استفاده از خمیر حرارتی در برخی کاربردها انتقال گرما را بهتر می‌کند.
- نصب نامناسب می‌تواند توان واقعی مقاومت را از مقدار اسمی کمتر کند.
نکته مهم اینجاست که توان نامی نوشته‌شده روی مقاومت معمولاً در شرایط نصب استاندارد تعریف می‌شود؛ یعنی زمانی که قطعه به سطح فلزی مناسب متصل شده باشد. اگر همان مقاومت بدون اتصال صحیح روی شاسی کار کند، در عمل نمی‌تواند همان توان را تحمل کند. به همین دلیل، در مدارات پرمصرف صنعتی، بدنه آلومینیومی نقش مستقیم در افزایش طول عمر قطعه و جلوگیری از خرابی زودهنگام دارد. از نگاه فنی، هرچه مدیریت دما بهتر باشد، تغییرات مقدار اهم کمتر و عملکرد مدار پایدارتر خواهد بود. بنابراین هنگام خرید، فقط به مقدار اهم و وات نگاه نکنید؛ کیفیت بدنه آلومینیومی، ابعاد آن و امکان نصب درست روی شاسی هم از عوامل بسیار مهم در انتخاب نهایی هستند.
تفاوت مقاومت ۰.۱ اهم ۲۵ وات با مدل‌های پرتوان‌تر در چیست؟
مقاومت 0.1 اهم 25 وات یکی از مدل‌های پرکاربرد در مدارات قدرت، محدودکننده جریان و برخی مسیرهای اندازه‌گیری جریان است، اما نباید تصور کرد که این مدل برای همه شرایط کافی است. تفاوت اصلی آن با مدل‌های پرتوان‌تر، فقط در عدد وات بالاتر خلاصه نمی‌شود؛ بلکه به ظرفیت دفع حرارت، تحمل بار لحظه‌ای، ابعاد فیزیکی و پایداری در کار مداوم هم مربوط است. یک مقاومت 0.1 اهم 25 وات معمولاً برای کاربردهایی مناسب است که جریان بالا وجود دارد اما مدت‌زمان بار یا شدت گرمای تولیدی هنوز در محدوده‌ای قرار دارد که با نصب صحیح و تهویه مناسب قابل کنترل باشد. اما وقتی جریان مداوم بیشتر شود یا مدار در سیکل‌های سنگین‌تری کار کند، مدل‌های 50 وات، 100 وات یا بالاتر انتخاب مطمئن‌تری هستند.
برای مقایسه سریع، جدول زیر دید بهتری می‌دهد:
| مشخصه | 0.1 اهم 25 وات | مدل‌های پرتوان‌تر |
|---|---|---|
| کاربرد عمومی | سبک تا نیمه‌سنگین | صنعتی و بار سنگین |
| ابعاد بدنه | کوچکتر | بزرگ‌تر |
| دفع حرارت | محدودتر | بهتر |
| تحمل بار مداوم | کمتر | بیشتر |
| حاشیه اطمینان حرارتی | پایین‌تر | بالاتر |
از نظر عملکرد، مدل 25 وات ممکن است در تست‌های کوتاه‌مدت کاملاً مناسب به نظر برسد، اما در کارکرد دائم، مخصوصاً در دمای محیط بالا یا فضای بسته، سریع‌تر به مرز حرارتی می‌رسد. مدل‌های پرتوان‌تر به دلیل جرم بیشتر و سطح انتقال حرارت بزرگ‌تر، در برابر شوک‌های گرمایی مقاوم‌ترند. در نتیجه اگر مهندس طراح فقط بر اساس قیمت یا ابعاد کوچکتر تصمیم بگیرد، ممکن است بعداً با داغی شدید، افت راندمان یا خرابی زودهنگام مواجه شود. انتخاب بین این دو گروه باید بر اساس محاسبه واقعی توان، شرایط نصب و نوع بار انجام شود، نه صرفاً بر اساس در دسترس بودن قطعه.
علائم داغی بیش‌ازحد که نشان‌دهنده انتخاب اشتباه مقاومت است؟
یکی از مهم‌ترین نشانه‌های انتخاب اشتباه مقاومت هیت سینک دار، بالا رفتن غیرعادی دمای بدنه در زمان کار عادی مدار است. البته گرم شدن این نوع مقاومت ذاتاً طبیعی است، چون وظیفه‌اش تبدیل انرژی به گرماست؛ اما وقتی این گرما از محدوده قابل‌قبول خارج شود، باید آن را یک هشدار جدی دانست. داغی بیش‌ازحد معمولاً به این معناست که یا توان انتخاب‌شده کمتر از نیاز واقعی مدار است، یا نصب مقاومت روی شاسی درست انجام نشده، یا تهویه محیط کافی نیست. در بعضی موارد هم مقدار اهم اشتباه باعث عبور جریان بیشتر و در نتیجه تولید گرمای بالاتر می‌شود. نشانه‌های ظاهری این مشکل می‌تواند کاملاً واضح باشد و نباید نادیده گرفته شود.
علائم رایج شامل این موارد است:
- تغییر رنگ بدنه یا تیره شدن سطح مقاومت
- بوی داغی یا بوی عایق سوخته
- شل شدن پیچ‌ها بر اثر انبساط حرارتی
- افت عملکرد یا ناپایداری مدار
- تغییر مقدار مقاومت در اندازه‌گیری
- خاموشی یا خطای مکرر دستگاه
در سطح حرفه‌ای‌تر، اگر مقاومت بیش‌ازحد داغ شود، ممکن است ابتدا روی عملکرد کلی مدار اثر بگذارد؛ مثلاً زمان دشارژ خازن تغییر کند، پاسخ ترمز الکتریکی ناپایدار شود یا حفاظت‌های داخلی دستگاه فعال شوند. در موارد شدیدتر، حرارت بالا به سیم‌ها، برد مجاور یا حتی بدنه دستگاه منتقل می‌شود و خرابی زنجیره‌ای ایجاد می‌کند. به همین دلیل در مدارات صنعتی، بررسی حرارتی فقط یک کار جانبی نیست و بخشی از فرآیند انتخاب قطعه است. اگر مقاومتی در همان ساعات یا روزهای اول استفاده بسیار داغ می‌شود، این وضعیت را نباید به حساب “طبیعی بودن” گذاشت. اغلب چنین رفتاری نشانه آن است که باید توان بالاتر، نصب بهتر یا طراحی دقیق‌تری برای مدار در نظر گرفته شود.

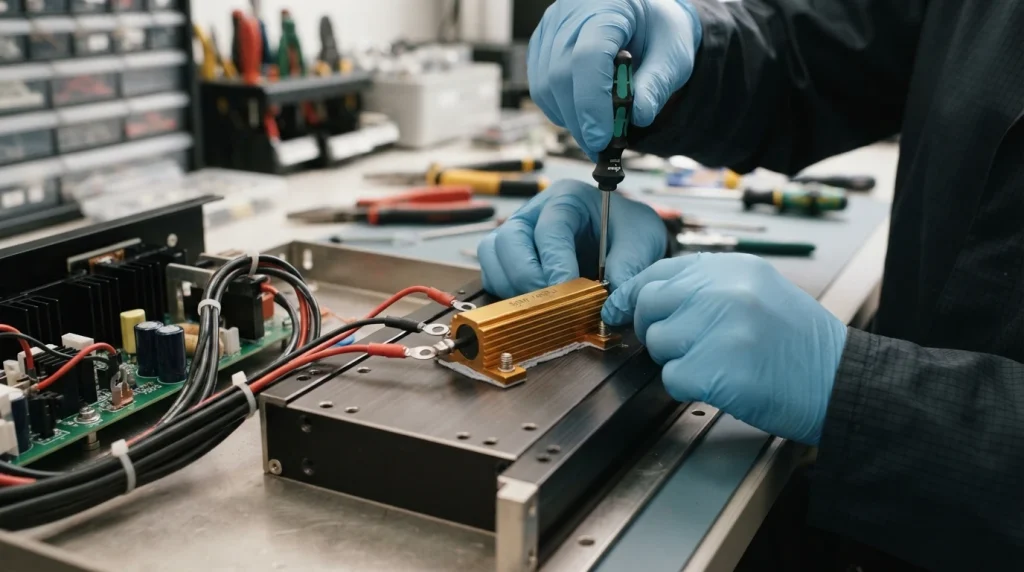

چگونه مقاومت را روی شاسی دستگاه به‌درستی نصب و پیچ کنیم؟
نصب صحیح مقاومت هیت سینک دار روی شاسی دستگاه، به اندازه انتخاب مقدار اهم و وات اهمیت دارد، چون بخش زیادی از توان واقعی این قطعه به کیفیت انتقال حرارت آن وابسته است. اگر مقاومت فقط به‌صورت ظاهری پیچ شود اما تماس حرارتی خوبی با بدنه فلزی نداشته باشد، بخش قابل‌توجهی از ظرفیت دفع گرمای آن از بین می‌رود. بهترین روش این است که مقاومت روی یک سطح فلزی صاف، تمیز و بدون برآمدگی نصب شود تا سطح تماس کامل‌تری ایجاد شود. در بسیاری از کاربردهای صنعتی، استفاده از لایه نازک خمیر حرارتی بین بدنه مقاومت و شاسی باعث می‌شود خلأهای ریز سطحی پر شده و انتقال حرارت بهتر انجام شود. همچنین پیچ‌ها باید با فشار مناسب بسته شوند؛ نه آن‌قدر شل که تماس ناقص شود و نه آن‌قدر سفت که به بدنه یا رزوه آسیب بزند.
برای نصب اصولی این موارد را رعایت کنید:
- سطح شاسی را قبل از نصب تمیز کنید.
- از پیچ و واشر مناسب استفاده کنید.
- در صورت نیاز، خمیر حرارتی نازک بزنید.
- مسیر عبور هوا را اطراف مقاومت باز بگذارید.
- سیم‌ها را طوری ببندید که به بدنه داغ نچسبند.
در پروژه‌های حرفه‌ای، فاصله مقاومت از قطعات حساس به حرارت هم باید رعایت شود. مثلاً نباید آن را نزدیک خازن الکترولیتی، کابل‌های ظریف یا قطعات پلاستیکی حساس قرار داد. اگر شاسی رنگ‌شده یا ناهموار باشد، گاهی لازم است محل تماس کمی آماده‌سازی شود تا رسانایی حرارتی بهبود پیدا کند. همچنین بعد از نصب، بهتر است در اولین راه‌اندازی دمای قطعه بررسی شود تا مطمئن شوید شرایط کاری با طراحی هماهنگ است. خیلی از خرابی‌هایی که به کیفیت پایین مقاومت نسبت داده می‌شوند، در واقع ناشی از نصب غیراستاندارد هستند. پس اگر می‌خواهید مقاومت واقعاً در توان نامی خود کار کند، باید آن را مثل یک قطعه حرارتی نصب کنید، نه فقط مثل یک قطعه الکتریکی.

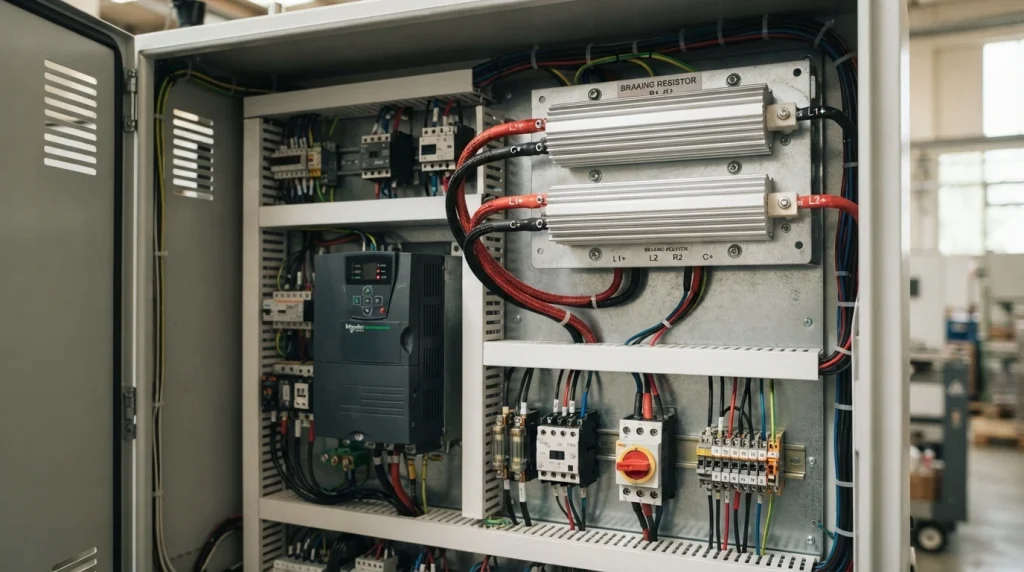

کاربرد این مقاومت‌ها در مدارات بریک و دیسشارژ خازن
یکی از شناخته‌شده‌ترین کاربردهای مقاومت هیت سینک دار در مدارات بریک و دیسشارژ خازن است؛ دو بخشی که در آن‌ها کنترل انرژی ذخیره‌شده اهمیت بسیار زیادی دارد. در مدارات بریک، به‌ویژه در اینورترها و درایوهای موتور، وقتی موتور ناگهان کاهش سرعت می‌دهد یا متوقف می‌شود، انرژی مکانیکی به انرژی الکتریکی تبدیل شده و به مدار برمی‌گردد. اگر این انرژی مدیریت نشود، ولتاژ باس DC بالا می‌رود و می‌تواند به تجهیزات آسیب بزند. اینجاست که مقاومت بریک وارد عمل می‌شود و انرژی اضافه را به گرما تبدیل می‌کند. چون این فرآیند ممکن است در زمان کوتاه اما با توان بالا رخ دهد، استفاده از مقاومت معمولی اصلاً مناسب نیست و باید از مدل‌های هیت‌سینک‌دار یا پرتوان استفاده شود.
در مدارات دشارژ خازن هم موضوع مشابهی وجود دارد. خازن‌ها می‌توانند حتی بعد از خاموش شدن دستگاه، مقدار قابل‌توجهی انرژی در خود نگه دارند. برای ایمنی کاربر، جلوگیری از شوک الکتریکی و آماده شدن سریع مدار برای سیکل بعدی، لازم است این بار الکتریکی در مدت مشخص تخلیه شود. این کار معمولاً با استفاده از مقاومت انجام می‌شود و اگر ظرفیت خازن یا ولتاژ بالا باشد، مقاومت باید توان کافی برای تحمل گرمای ناشی از دشارژ را داشته باشد.
کاربردهای رایج در این بخش شامل موارد زیر است:
- مقاومت ترمز اینورتر
- دشارژ خازن در منابع تغذیه
- تخلیه بار در سیستم‌های UPS
- مدارات ایمنی پس از قطع برق
- بار مقاومتی برای تست و پایدارسازی
در هر دو کاربرد، انتخاب اشتباه مقاومت می‌تواند باعث داغی شدید، تغییر زمان عملکرد یا حتی خرابی کل سیستم شود. به همین دلیل مهندسان معمولاً علاوه بر مقدار اهم، به انرژی پالسی، سیکل کاری و شرایط خنک‌سازی هم توجه می‌کنند. این یعنی مقاومت در این مدارات یک قطعه فرعی نیست، بلکه بخشی کلیدی از عملکرد ایمن و پایدار سیستم است.
چرا خرید مقاومت ارزان‌قیمت می‌تواند هزینه بیشتری در بلندمدت ایجاد کند؟
در ظاهر ممکن است خرید یک مقاومت هیت سینک دار ارزان‌قیمت تصمیمی اقتصادی به نظر برسد، اما در بسیاری از پروژه‌ها همین انتخاب به یکی از پرهزینه‌ترین اشتباهات تبدیل می‌شود. دلیل اصلی این موضوع، تفاوت کیفیت واقعی ساخت با مشخصاتی است که روی بدنه نوشته می‌شود. در برخی محصولات بی‌کیفیت، توان نامی اعلام‌شده با واقعیت فاصله دارد؛ یعنی قطعه‌ای که به‌عنوان 50 وات فروخته می‌شود، در عمل شاید تحمل مطمئن بسیار کمتری داشته باشد. این اختلاف معمولاً وقتی مشخص می‌شود که مقاومت در مدار واقعی، زیر بار مداوم یا در محیط گرم قرار می‌گیرد. نتیجه هم چیزی جز داغی زیاد، افت عملکرد، خرابی زودهنگام و تحمیل هزینه تعویض نیست.
هزینه‌های پنهان خرید ارزان معمولاً شامل این موارد است:
- توقف دستگاه و خواب خط تولید
- آسیب به قطعات مجاور
- نیاز به تعمیر و بازکردن دوباره سیستم
- کاهش اعتماد به عملکرد مدار
- صرف زمان بیشتر برای عیب‌یابی
در محیط صنعتی، هزینه یک خرابی فقط قیمت خود مقاومت نیست؛ گاهی توقف چندساعته دستگاه یا اعزام نیروی فنی، چندین برابر قیمت قطعه هزینه ایجاد می‌کند. علاوه بر این، مقاومت بی‌کیفیت ممکن است مقدار اهم پایداری نداشته باشد و در دمای بالا رفتار آن تغییر کند. این موضوع در مدارات حساس مثل بریک، دشارژ یا محدودکننده جریان، می‌تواند کل طراحی را از حالت مطمئن خارج کند. از نگاه خرید حرفه‌ای، همیشه باید نسبت قیمت به کیفیت، اعتبار برند، یکنواختی تولید و دیتاشیت فنی بررسی شود. بنابراین اگرچه قطعه ارزان در لحظه خرید جذاب است، اما در بلندمدت معمولاً باعث افزایش هزینه‌های نگهداری، کاهش عمر تجهیزات و ریسک عملیاتی بیشتر می‌شود. انتخاب هوشمندانه یعنی خرید قطعه‌ای که در شرایط واقعی، همان عملکردی را ارائه دهد که از آن انتظار دارید.
راهنمای سریع تشخیص مقدار اهم روی بدنه مقاومت هیت‌سینک‌دار
تشخیص مقدار اهم در مقاومت هیت سینک دار معمولاً از مقاومت‌های حلقه‌رنگی ساده‌تر است، چون در بیشتر مدل‌های صنعتی، اطلاعات اصلی به‌صورت چاپ‌شده روی بدنه فلزی درج می‌شود. این اطلاعات اغلب شامل مقدار مقاومت، توان، تلرانس و گاهی کد سری ساخت است. برای مثال ممکن است روی بدنه عبارتی مثل 0R1 25W J یا 10Ω 50W دیده شود. در این نوع نوشتار، 0R1 به معنی 0.1 اهم است و حرف R به‌جای ممیز به کار می‌رود. همچنین J معمولاً نشان‌دهنده تلرانس ±5% است. اگر مقدار با نماد K نوشته شود، به معنی کیلو‌اهم است؛ مثلاً 4K7 یعنی 4.7 کیلو‌اهم. در نتیجه، آشنایی با این الگوها کمک می‌کند بدون نیاز به اندازه‌گیری اولیه، مشخصات قطعه را سریع‌تر بخوانید و اشتباه در نصب کاهش پیدا کند.
راهنمای سریع خواندن کدها:
0R1یعنی0.1اهم1R0یعنی1اهم4R7یعنی4.7اهم10Ωیعنی10اهم4K7یعنی4.7کیلو‌اهم
با این حال در بعضی مقاومت‌ها، نوشته روی بدنه به‌مرور زمان کم‌رنگ می‌شود یا به دلیل حرارت زیاد به‌خوبی قابل خواندن نیست. در این شرایط، بهترین کار بررسی دیتاشیت، کد فنی محصول یا اندازه‌گیری با مولتی‌متر دقیق است. البته در مقاومت‌های اهم بسیار پایین مثل 0.1 اهم، اندازه‌گیری عادی با مولتی‌متر ساده ممکن است خطا داشته باشد، چون مقاومت سیم‌های پراب هم روی نتیجه اثر می‌گذارد. در چنین مواردی بهتر است از روش اندازه‌گیری چهار سیمه یا ابزار دقیق‌تر استفاده شود. برای خرید و تعمیر حرفه‌ای، فقط خواندن عدد روی بدنه کافی نیست؛ بهتر است مقدار اهم، توان و کاربرد واقعی با هم تطبیق داده شوند تا قطعه اشتباه وارد مدار نشود.
سوالات متداول
1) آیا مقاومت هیت‌سینک‌دار بدون نصب روی بدنه فلزی هم قابل استفاده است؟
بله، اما معمولاً نه با حداکثر توان نامی. بخش مهمی از دفع حرارت این مقاومت‌ها از طریق تماس با شاسی یا هیت‌سینک انجام می‌شود. بدون نصب مناسب، دمای قطعه سریع‌تر بالا می‌رود.
2) برای انتخاب وات مناسب، فقط عدد روی بدنه کافی است؟
خیر. باید توان واقعی مدار را محاسبه کنید و یک حاشیه اطمینان هم در نظر بگیرید. شرایط محیط، تهویه و نوع بار هم روی انتخاب نهایی اثر دارند.
3) آیا مقاومت ۲۵ وات همیشه از مدل ۱۰ وات بهتر است؟
نه لزوماً. اگر مدار به توان بالا نیاز نداشته باشد، استفاده از مدل بزرگ‌تر فقط ابعاد و هزینه را افزایش می‌دهد. انتخاب درست باید بر اساس نیاز واقعی باشد.
4) چرا بدنه مقاومت خیلی داغ می‌شود اما هنوز نسوخته است؟
چون این قطعات ذاتاً گرما تولید می‌کنند، اما داغ شدن بیش‌ازحد می‌تواند نشانه نصب نامناسب، تهویه ضعیف یا انتخاب اشتباه توان باشد.
5) آیا می‌توان از مقاومت هیت‌سینک‌دار در مدارهای خانگی هم استفاده کرد؟
بله، اگر مدار نیاز به توان بالا یا دفع حرارت مناسب داشته باشد. این قطعات فقط مخصوص صنعت نیستند، اما بیشتر در کاربردهای تخصصی دیده می‌شوند.
جمع‌بندی
اگر بخواهیم کاربرد مقاومت هیت سینک دار را به‌صورت خلاصه بیان کنیم، باید بگوییم این قطعه برای مداراتی ساخته شده که در آن‌ها گرما، توان تلفاتی و پایداری عملکرد اهمیت بالایی دارد. انتخاب درست آن به مقدار اهم محدود نمی‌شود و باید توان، نوع نصب، کیفیت ساخت و شرایط واقعی مدار هم بررسی شود. هرچه بار کاری سنگین‌تر باشد، اهمیت استفاده از مقاومت باکیفیت و نصب صحیح بیشتر می‌شود. اگر هدف شما خرید مطمئن و انتخاب فنی دقیق است، بررسی مشخصات محصول از فروشگاه‌ها و مجموعه‌های تخصصی مثل راد الکتریک می‌تواند ریسک خطا را کمتر کند.
