پتانسیومتر ده دور چیست؟ کاربرد + انواع و راهنمای انتخاب

پتانسیومتر ده دور یا Multi-turn Potentiometer نوعی مقاومت متغیر دقیق است که برای تغییر مقدار مقاومت از حداقل تا حداکثر به چندین دور چرخش محور نیاز دارد. این ساختار امکان تنظیم بسیار ظریف‌تری نسبت به پتانسیومتر تک دور فراهم می‌کند و در تجهیزات اندازه‌گیری، کالیبراسیون، منابع تغذیه، پنل‌های کنترل و سیستم‌های صنعتی استفاده می‌شود. هنگام انتخاب پتانسیومتر ده دور باید مقدار اهم، توان نامی، نوع مسیر مقاومتی، Linearity، Resolution، تلرانس، ابعاد مکانیکی و نوع نصب بررسی شوند.

ده دور بودن به این معنی نیست که قطعه ذاتاً از هر پتانسیومتر تک دور دقیق‌تر است؛ مزیت اصلی آن افزایش دقت تنظیم دستی است. دقت الکتریکی واقعی به مشخصاتی مانند Linearity، Tolerance، Resolution و Temperature Coefficient وابسته است. بنابراین برای خرید یا جایگزینی، فقط عبارت 10 Turn یا مقدار اهم کافی نیست.

پتانسیومتر ده دور در یک نگاه

پتانسیومتر ده دور چگونه کار می‌کند؟

پتانسیومتر یک قطعه سه‌پایه است. دو پایه به ابتدا و انتهای مسیر مقاومتی متصل‌اند و پایه سوم Wiper یا جاروبک است. با چرخاندن محور، Wiper روی مسیر مقاومتی حرکت می‌کند و مقدار مقاومت بین پایه وسط و هر یک از دو پایه انتهایی تغییر می‌کند.

در مدل ده دور، مکانیزم داخلی حرکت چند دور محور را به جابه‌جایی تدریجی Wiper تبدیل می‌کند. به همین دلیل تغییرات کوچک محور، تغییر کوچک‌تری در خروجی ایجاد می‌کنند و تنظیم نقطه مورد نظر آسان‌تر می‌شود.

تفاوت پتانسیومتر تک دور و ده دور

اگر برای مدار به تنظیم سریع و عمومی نیاز دارید، مدل‌های پتانسیومتر تک دور را نیز با مدل‌های ده دور مقایسه کنید.

چرا پتانسیومتر ده دور تنظیم دقیق‌تری دارد؟

وقتی کل بازه تغییر مقاومت در چند دور محور تقسیم می‌شود، هر حرکت کوچک دست تغییر محدودتری در موقعیت Wiper ایجاد می‌کند. به همین دلیل کاربر می‌تواند نقطه تنظیم را با کنترل بیشتری پیدا کند. این مزیت بیشتر مکانیکی و کنترلی است و نباید با Accuracy الکتریکی اشتباه گرفته شود.

برای مثال دو پتانسیومتر 10K می‌توانند هر دو ده دور باشند، اما Linearity، Tolerance، Resolution و پایداری دمایی متفاوتی داشته باشند. برای کاربردهای حساس، این پارامترها باید از دیتاشیت خوانده شوند.

انواع پتانسیومتر ده دور

پتانسیومتر Wirewound

در مدل Wirewound، مسیر مقاومتی از سیم مقاومتی ساخته می‌شود. این ساختار در بسیاری از پتانسیومترهای صنعتی دقیق استفاده می‌شود و می‌تواند پایداری و توان مناسبی ارائه دهد. با این حال Resolution آن کاملاً پیوسته نیست و به ساختار سیم‌پیچ وابسته است.

پتانسیومتر Conductive Plastic

در مدل Conductive Plastic مسیر مقاومتی از ماده رسانای پلیمری ساخته می‌شود. این فناوری می‌تواند حرکت نرم‌تر و Resolution پیوسته‌تری ارائه دهد، اما مشخصات واقعی باید از دیتاشیت همان مدل بررسی شود.

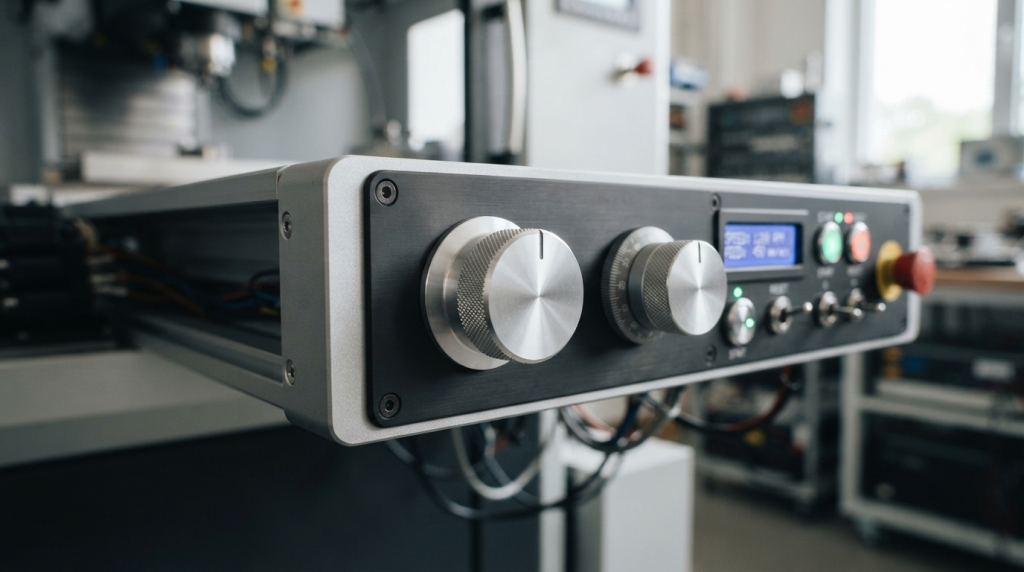

پتانسیومتر پنلی

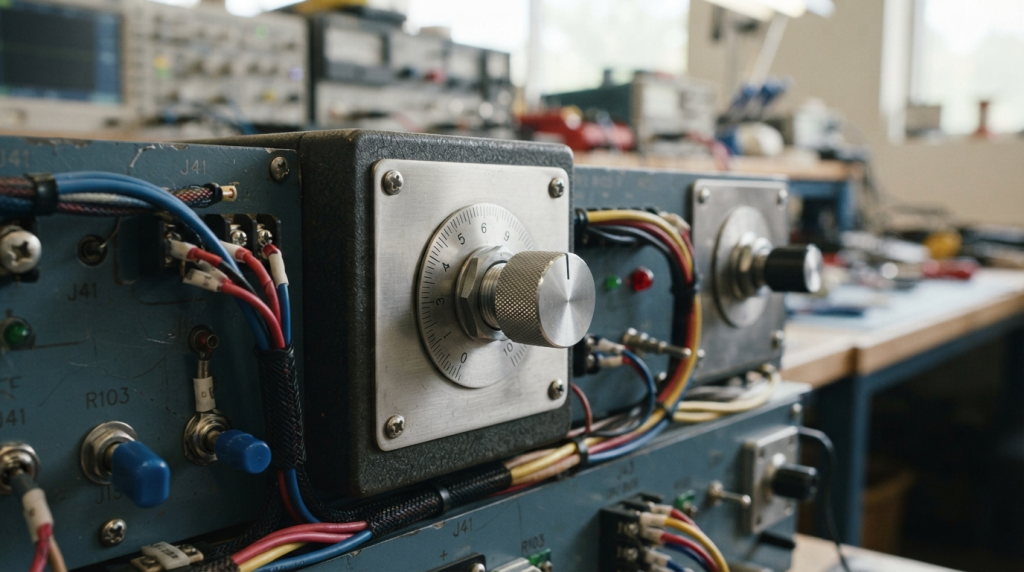

پتانسیومتر پنلی دارای شفت و رزوه نصب است و از بیرون دستگاه قابل تنظیم است. طول و قطر شفت، رزوه، ابعاد بدنه و فضای پشت پنل در انتخاب اهمیت دارند.

تریمر مولتی ترن

تریمر مولتی ترن معمولاً قطعه‌ای کوچک برای نصب روی برد است که با پیچ‌گوشتی تنظیم می‌شود. این قطعه بیشتر برای کالیبراسیون داخلی استفاده می‌شود و جایگزین مستقیم یک ولوم شفت‌دار ده دور نیست.

مقدار اهم پتانسیومتر ده دور چگونه انتخاب می‌شود؟

مقدار اهم باید بر اساس شماتیک مدار، دیتاشیت دستگاه یا مشخصات قطعه قبلی انتخاب شود. انتخاب 10K صرفاً به دلیل رایج بودن آن صحیح نیست. تغییر مقدار مقاومت می‌تواند جریان، تقسیم ولتاژ، بار ورودی و رفتار مدار را عوض کند.

این جدول فقط برای شناخت مقادیر رایج است؛ مقدار درست باید از مدار یا دیتاشیت همان تجهیز تعیین شود.

پتانسیومتر 1K، 5K و 10K چه تفاوتی دارند؟

تفاوت اصلی در مقاومت کل بین دو پایه انتهایی است. یک پتانسیومتر 1K مقاومت کل حدود 1 کیلو اهم دارد و مدل 10K حدود 10 کیلو اهم. این تفاوت روی جریان مدار و نسبت بارگذاری ورودی اثر می‌گذارد. بنابراین جایگزینی 1K با 10K یا بالعکس بدون بررسی طراحی مدار توصیه نمی‌شود.

توان نامی پتانسیومتر چیست؟

Power Rating نشان می‌دهد عنصر مقاومتی در شرایط مشخص چه مقدار توان را می‌تواند تحمل کند. این عدد به دمای محیط و شرایط نصب وابسته است و در بسیاری از دیتاشیت‌ها با افزایش دما Derating می‌شود. بنابراین عبارت 2W یا 1W به معنی تحمل همان توان در تمام دماها نیست.

پتانسیومتر ده دور معمولاً برای تنظیم و سیگنال استفاده می‌شود، نه به عنوان مقاومت قدرت. اگر قرار است جریان قابل توجهی از مسیر مقاومتی عبور کند، باید توان واقعی با P=I²R یا P=V²/R محاسبه و با دیتاشیت تطبیق داده شود.

Linearity، Resolution و Tolerance چیست؟

این پارامترها مستقل از تعداد دور هستند. یک مدل ده دور ممکن است Linearity ضعیف‌تری از مدل دیگری داشته باشد؛ بنابراین برای کالیبراسیون دقیق باید مشخصات کامل بررسی شوند.

پتانسیومتر 3590 چیست؟

خانواده 3590 یکی از شناخته‌شده‌ترین پتانسیومترهای Precision ده دور پنلی است. مدل‌های این خانواده معمولاً Wirewound هستند و با مقاومت‌های مختلف تولید می‌شوند. در بازار، ظاهر مشابه 3590 از برندهای مختلف نیز دیده می‌شود، بنابراین کد کامل قطعه و دیتاشیت سازنده باید بررسی شود.

در زمان جایگزینی 3590، فقط به عبارت 3590S یا 10 Turn اکتفا نکنید. مقدار اهم، توان، Linearity، طول شفت، ابعاد بدنه، آرایش پایه‌ها و برند باید سازگار باشند.

نحوه سیم بندی پتانسیومتر ده دور

پتانسیومتر معمولاً سه پایه دارد: دو پایه انتهایی مسیر مقاومتی و پایه Wiper. شماره پایه‌ها و جهت افزایش/کاهش مقدار در مدل‌های مختلف باید از دیتاشیت یا با مولتی متر بررسی شود.

استفاده به عنوان تقسیم کننده ولتاژ

در حالت Voltage Divider هر سه پایه استفاده می‌شوند. دو انتهای مسیر به دو سطح ولتاژ متصل شده و ولتاژ متغیر از Wiper دریافت می‌شود. این روش برای Setpoint و ورودی‌های آنالوگ رایج است.

استفاده به عنوان مقاومت متغیر

در حالت Rheostat از Wiper و یکی از پایه‌های انتهایی استفاده می‌شود. قبل از این اتصال باید جریان و توان قطعه بررسی شود تا مسیر مقاومتی بیش از حد گرم نشود.

استفاده از پتانسیومتر ده دور برای کنترل اینورتر

بعضی VFDها دارای ورودی آنالوگ ولتاژی هستند و می‌توان Setpoint سرعت را با یک پتانسیومتر خارجی تنظیم کرد. با این حال مقدار مقاومت پیشنهادی، ولتاژ مرجع، نوع ورودی آنالوگ و پایه‌بندی در برندهای مختلف متفاوت است و باید از Manual همان درایو خوانده شود.

اگر با ساختار VFD و ورودی‌های کنترلی آن آشنا نیستید، مقاله اینورتر چیست را مطالعه کنید.

پتانسیومتر ده دور چه کاربردهایی دارد؟

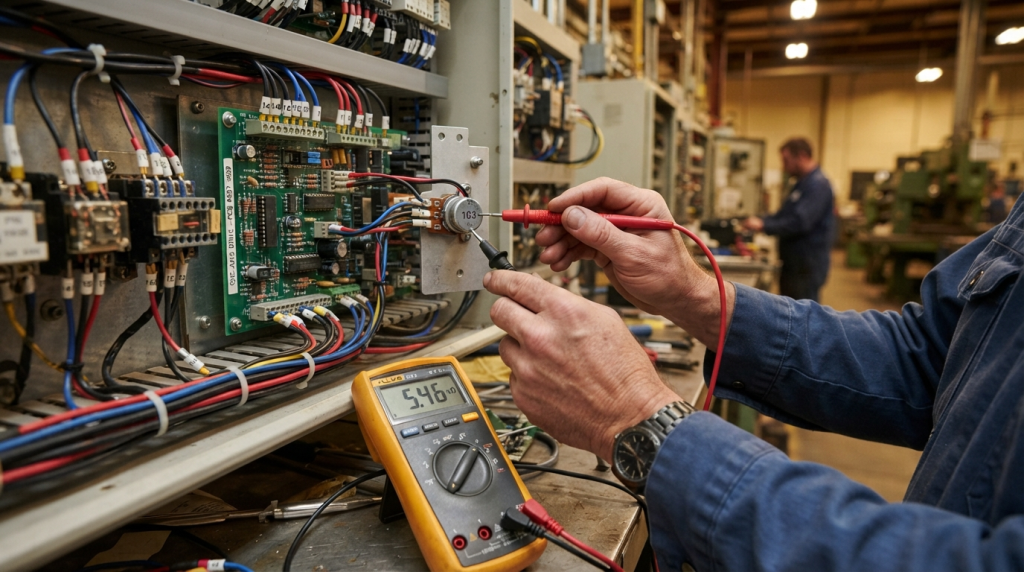

تست پتانسیومتر ده دور با مولتی متر

1. مدار را بی‌برق کنید و در صورت امکان قطعه را از اثر مسیرهای موازی جدا کنید.
2. مولتی متر را روی حالت مقاومت قرار دهید.
3. بین دو پایه انتهایی مقاومت کل را اندازه بگیرید؛ مقدار باید نزدیک مقدار نامی و در محدوده تلرانس باشد.
4. یکی از پراب‌ها را به Wiper و دیگری را به یک پایه انتهایی وصل کنید.
5. محور را آرام بچرخانید؛ مقاومت باید تدریجی و پیوسته تغییر کند.
6. پرش شدید، قطع شدن یا ناحیه مرده می‌تواند نشانه فرسودگی Wiper یا مسیر مقاومتی باشد.

علائم خرابی پتانسیومتر ده دور

• پرش ناگهانی مقدار هنگام چرخاندن محور
• قطع شدن خروجی در بخشی از مسیر
• رسیدن نداشتن به مقدار نامی مقاومت کل
• لقی غیرعادی شفت یا گیرکردن مکانیزم
• تغییر ناپایدار Setpoint در دستگاه
• صدای مکانیکی یا احساس ناصافی غیرعادی هنگام چرخش

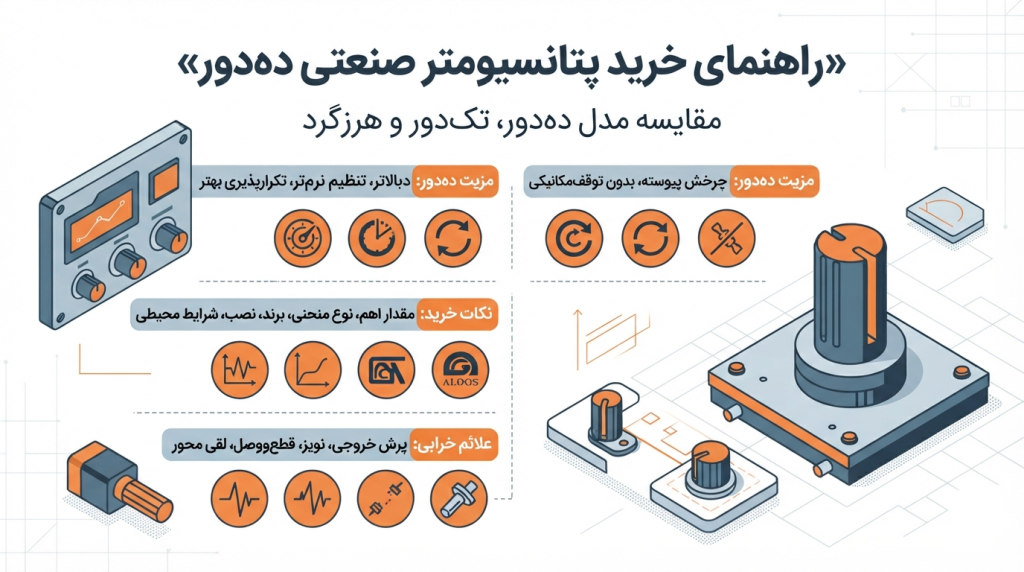

هنگام خرید پتانسیومتر ده دور چه مشخصاتی را بررسی کنیم؟

• مقدار مقاومت نامی بر حسب Ω یا kΩ
• تعداد دور واقعی
• توان نامی و شرایط Derating
• Resistance Tolerance
• Independent Linearity
• Resolution در مدل‌های Wirewound
• نوع مسیر مقاومتی: Wirewound یا Conductive Plastic
• طول و قطر شفت
• قطر رزوه و نحوه نصب
• ابعاد بدنه و فضای نصب
• آرایش پایه‌ها و جهت Wiper
• برند و کد دقیق محصول

برای مشاهده مدل‌های موجود و مقایسه گزینه‌های واقعی فروشگاه، به دسته پتانسیومتر ده دور در راد الکتریک مراجعه کنید.

اشتباهات رایج در انتخاب پتانسیومتر ده دور

• انتخاب فقط بر اساس مقدار اهم
• فرض اینکه ده دور بودن به معنی Accuracy بالاتر است
• جایگزینی 10K با 1K یا 100K بدون بررسی مدار
• نادیده گرفتن توان و Derating
• عدم بررسی Linearity و Resolution در کاربرد دقیق
• اشتباه گرفتن ولوم پنلی با تریمر بردی
• عدم بررسی ابعاد و شفت
• اتصال مستقیم به VFD یا PLC بدون بررسی Manual

سوالات متداول

پتانسیومتر ده دور چیست؟

نوعی مقاومت متغیر است که تغییر کل بازه آن طی چندین دور محور انجام می‌شود و امکان تنظیم دستی ظریف‌تری نسبت به مدل تک دور فراهم می‌کند.

آیا پتانسیومتر ده دور دقیق‌تر از تک دور است؟

از نظر تنظیم دستی معمولاً بله، اما Accuracy الکتریکی به Linearity، Tolerance، Resolution و مشخصات دیتاشیت وابسته است.

پتانسیومتر 10K ده دور برای چه کاری مناسب است؟

برای بسیاری از Setpointها و ورودی‌های آنالوگ استفاده می‌شود، اما سازگاری باید با دیتاشیت مدار یا دستگاه تأیید شود.

آیا می‌توان پتانسیومتر ده دور را به اینورتر وصل کرد؟

در صورت وجود ورودی آنالوگ مناسب و تأیید مقدار مقاومت و پایه‌بندی در Manual درایو، بله.

پتانسیومتر 3590 چیست؟

خانواده‌ای شناخته‌شده از Precision Potentiometerهای ده دور پنلی است که با مقاومت‌ها و مشخصات مختلف عرضه می‌شود.

چگونه پتانسیومتر ده دور را تست کنیم؟

با مولتی متر ابتدا مقاومت کل دو پایه انتهایی و سپس تغییر مقاومت بین Wiper و یکی از پایه‌ها هنگام چرخش بررسی می‌شود.

Wirewound و Conductive Plastic چه تفاوتی دارند؟

Wirewound از سیم مقاومتی استفاده می‌کند و Conductive Plastic مسیر پلیمری رسانا دارد؛ تفاوت در Resolution، دوام، توان و مشخصات دقیق باید از دیتاشیت بررسی شود.

آیا پتانسیومتر ده دور برای مدار قدرت مناسب است؟

معمولاً برای تنظیم و سیگنال است؛ اگر توان یا جریان قابل توجهی عبور می‌کند باید Power Rating و شرایط حرارتی دقیقاً بررسی شوند.

جمع بندی

پتانسیومتر ده دور زمانی انتخاب مناسبی است که تنظیم ظریف و کنترل دقیق‌تر Setpoint نسبت به مدل تک دور نیاز باشد. برای انتخاب صحیح باید علاوه بر مقدار اهم، توان، Linearity، Resolution، تلرانس، ساختار مقاومتی و ابعاد مکانیکی بررسی شوند. برای مشاهده مدل‌های موجود، می‌توانید دسته پتانسیومتر ده دور راد الکتریک را بررسی و مشخصات مدل‌ها را با نیاز مدار تطبیق دهید.
