مقاومت آلومینیومی آرکول یکی از انواع مقاومت‌های Wirewound با بدنه آلومینیومی است که برای کاربردهای صنعتی، مدارهای قدرت، منابع تغذیه، Precharge، تخلیه انرژی و مدار ترمز اینورتر استفاده می‌شود. مهم‌ترین مزیت این ساختار، انتقال بهتر حرارت از عنصر مقاومتی به بدنه و سپس به هیت سینک یا شاسی است؛ اما توان نامی کامل بسیاری از مدل‌های ARCOL HS فقط زمانی قابل استفاده است که نصب حرارتی طبق دیتاشیت انجام شود.
برای انتخاب مقاومت آرکول نباید تنها به مقدار اهم و وات درج‌شده روی بدنه توجه کرد. نوع سری، Tolerance، TCR، Pulse Capability، دمای کار، منحنی Derating، شرایط نصب و Duty Cycle نیز باید متناسب با مدار بررسی شوند.
مشخصات مهم
| موضوع | خلاصه |
| سری رایج | ARCOL HS Series |
| ساختار | Aluminium Housed Wirewound |
| پارامترهای اصلی | Ohm، Watt، Tolerance، TCR، Pulse، Derating |
| توان نامی | در بسیاری از مدل‌ها وابسته به نصب صحیح روی هیت سینک |
| کاربردها | Braking، Precharge، Bleeder، Load، Current Limiting |
| نکته خرید | انتخاب فقط براساس اهم و وات کافی نیست |

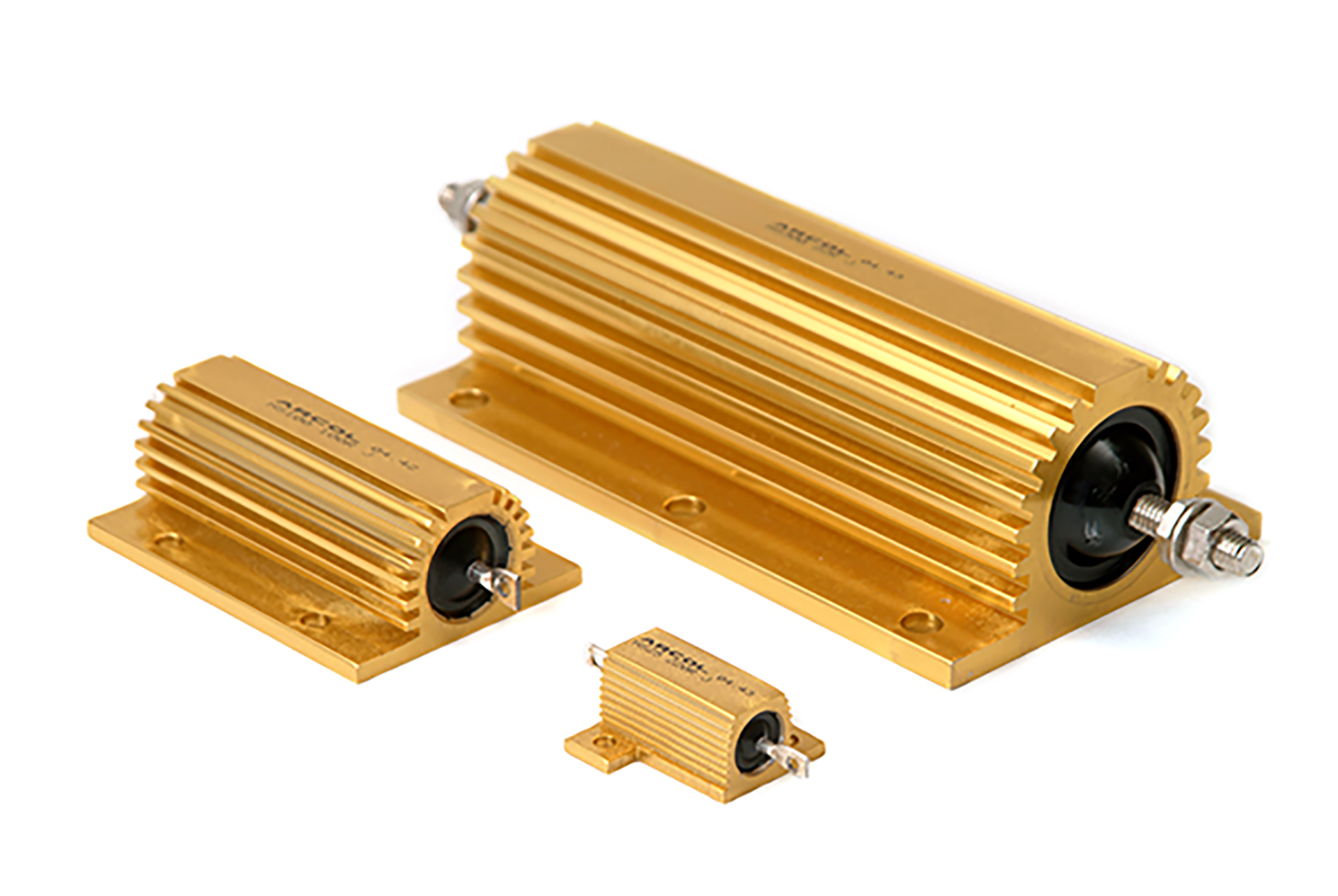

مقاومت آلومینیومی آرکول چیست؟

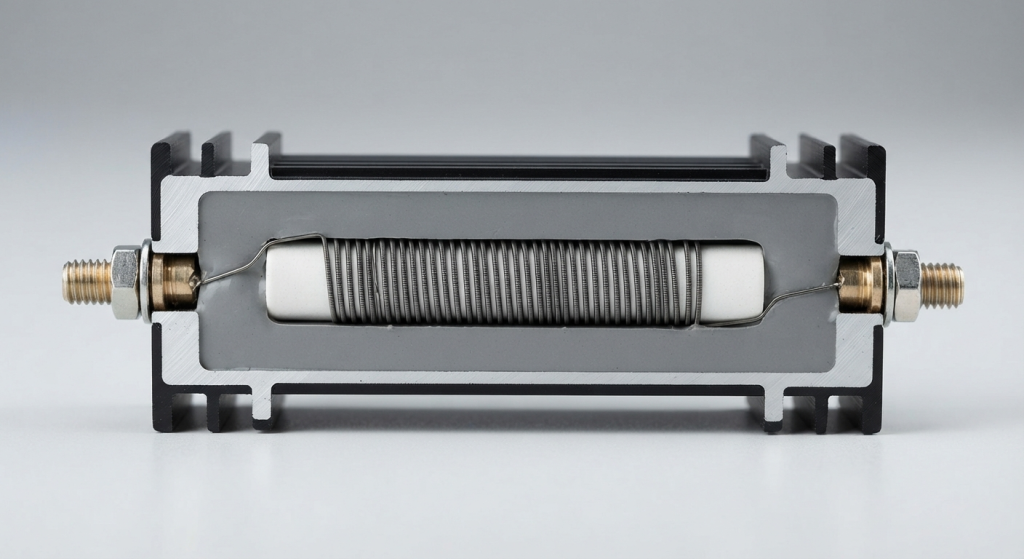

ARCOL نام یک برند شناخته‌شده در حوزه مقاومت‌های قدرت است. مقاومت‌های Aluminium Housed این برند در سری‌های مختلف عرضه می‌شوند و بسیاری از مدل‌های HS دارای ساختار Wirewound هستند. بدنه آلومینیومی نقش مهمی در انتقال حرارت دارد و امکان نصب مستقیم روی هیت سینک یا شاسی فلزی را فراهم می‌کند.
نوع دقیق عنصر مقاومتی، ساختار سیم‌پیچ، عایق و مواد داخلی بسته به سری و Part Number متفاوت است؛ بنابراین بهتر است از تعمیم یک ترکیب آلیاژی ثابت به تمام مدل‌های آرکول خودداری شود.
سری ARCOL HS چیست؟
سری HS از خانواده مقاومت‌های Aluminium Housed آرکول است که برای کاربردهای قدرت و Pulse طراحی شده است. این سری در توان‌ها و مقادیر اهم متنوع عرضه می‌شود و برای نصب روی هیت سینک طراحی شده است.
- بدنه آلومینیومی مقاوم
- ساختار Wirewound در بسیاری از مدل‌ها
- مناسب برای نصب مستقیم روی هیت سینک
- توانایی مناسب در بارهای پالسی
- رنج وسیع اهم و توان بسته به مدل
- Toleranceهای مختلف بسته به Part Number
توان‌های رایج سری HS
| سری توان | بازه اهم نمونه |
| 10W | تقریباً R005 تا 10K بسته به مدل |
| 25W | تقریباً R005 تا 36K |
| 50W | تقریباً R01 تا 86K |
| 100W | تقریباً R01 تا 70K |
| 150W | تقریباً R01 تا 100K |
| 250W | تقریباً R01 تا 50K |
| 300W | تقریباً R01 تا 68K |
این بازه‌ها برای آشنایی اولیه هستند و برای خرید نهایی باید جدول رسمی همان سری و Part Number بررسی شود.
چرا بدنه آلومینیومی مهم است؟
عنصر مقاومتی هنگام عبور جریان، انرژی الکتریکی را به گرما تبدیل می‌کند. بدنه آلومینیومی کمک می‌کند این گرما سریع‌تر به سطح نصب منتقل شود. مزیت اصلی این طراحی زمانی کامل می‌شود که سطح تماس مناسب، خمیر یا پد حرارتی مناسب و هیت سینک کافی وجود داشته باشد.
پس بدنه آلومینیومی را نباید به معنی «هیت سینک مستقل و کامل» در نظر گرفت. در بسیاری از مدل‌ها توان نامی اعلام‌شده سازنده مشروط به نصب روی هیت سینک مشخص است.
آیا مقاومت آرکول بدون هیت سینک توان نامی خود را تحمل می‌کند؟
در بسیاری از مدل‌های سری HS پاسخ خیر است. توان نامی Full Rated Power معمولاً در شرایط مشخص نصب روی هیت سینک تعریف می‌شود. بدون هیت سینک، توان قابل استفاده می‌تواند بسیار کمتر باشد و دمای بدنه به‌سرعت افزایش پیدا کند.
برای همین قبل از انتخاب مقاومت باید هم نمودار Derating و هم شرایط Thermal Mounting همان مدل را بررسی کرد.
Derating در مقاومت آرکول چیست؟
Derating یعنی کاهش توان مجاز با افزایش دمای محیط یا دمای بدنه. یک مقاومت ممکن است در دمای پایین توان نامی کامل را تحمل کند، اما در دمای بالاتر باید با توان کمتری کار کند.
دمای نهایی و نقطه صفر شدن توان در سری‌های مختلف یکسان نیست. بعضی خانواده‌ها تا حدود 200 درجه و بعضی مدل‌های توان بالاتر تا دماهای بیشتر منحنی Derating متفاوت دارند. بنابراین یک دمای ثابت برای تمام ARCOLها اعلام نکنید.
Tolerance چیست؟
Tolerance نشان می‌دهد مقدار واقعی مقاومت چقدر می‌تواند از مقدار نامی فاصله داشته باشد. در سری‌های ARCOL ممکن است تلورانس‌هایی مانند ±1%، ±5% یا ±10% بسته به مدل و مقدار اهم ارائه شود.
برای مدارهایی که مقدار مقاومت روی جریان، ولتاژ یا عملکرد حفاظتی تأثیر زیادی دارد، Tolerance پایین‌تر اهمیت بیشتری پیدا می‌کند.
TCR در مقاومت آرکول چیست؟
TCR یا Temperature Coefficient of Resistance نشان می‌دهد مقدار مقاومت با تغییر دما چقدر تغییر می‌کند و معمولاً با ppm/°C بیان می‌شود. در بعضی مدل‌های ARCOL HS مقدار TCR بسته به Resistance Range متفاوت است.
در کاربردهای اندازه‌گیری، تقسیم ولتاژ، Precharge دقیق یا مدارهای حساس به تغییر دما، بررسی TCR مهم‌تر از صرفاً انتخاب اهم و وات است.
Pulse Capability چیست؟
بعضی مقاومت‌های ARCOL HS برای تحمل بارهای پالسی طراحی شده‌اند. Pulse Capability به این معنی نیست که هر مقاومت می‌تواند برای هر مدت، چند برابر توان نامی را تحمل کند. مدت پالس، انرژی، فاصله زمانی بین پالس‌ها، مقدار اهم، دمای محیط و شرایط خنک کاری روی تحمل واقعی اثر دارند.
برای کاربردهایی مثل Precharge یا ترمز اینورتر که انرژی به‌صورت پالسی وارد مقاومت می‌شود، نمودار Pulse و Overload دیتاشیت باید بررسی شود.
Voltage Rating و Dielectric Strength
در مقاومت قدرت فقط وات مهم نیست. حداکثر ولتاژ قابل اعمال بین ترمینال‌ها و همچنین Dielectric Strength بین عنصر مقاومتی و بدنه باید با مدار هماهنگ باشد. در ولتاژهای بالا ممکن است محدودیت ولتاژی زودتر از محدودیت توان تعیین‌کننده شود.
مقاومت آرکول در مدار Precharge
در مدار Precharge، مقاومت برای محدود کردن جریان اولیه شارژ خازن‌های DC Link استفاده می‌شود. در این کاربرد باید انرژی اولیه، زمان شارژ، تعداد سیکل‌های روشن و خاموش و Pulse Capability مقاومت بررسی شوند.
اگر مقاومت Precharge فقط بر اساس توان دائم انتخاب شود، ممکن است در پالس‌های کوتاه ولی پرانرژی آسیب ببیند.

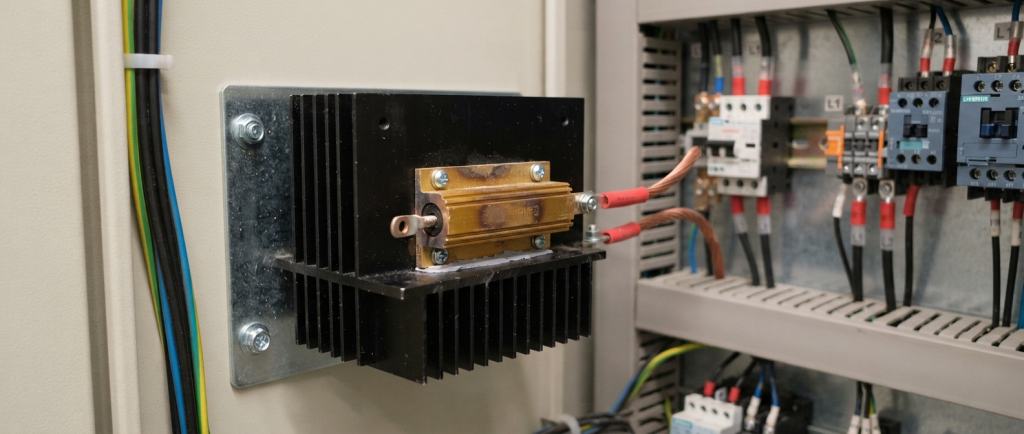

مقاومت آرکول در مدار ترمز اینورتر
در مدار Dynamic Braking، انرژی برگشتی موتور به DC Bus از طریق مقاومت ترمز به گرما تبدیل می‌شود. در این کاربرد مقدار اهم، Peak Power، Average Power، Duty Cycle، زمان ترمز و شرایط خنک‌کاری مهم هستند.
برای آشنایی با ساختار DC Bus و عملکرد درایو، مقاله اینورتر صنعتی را مطالعه کنید.
برای جزئیات بیشتر درباره انتخاب اهم، توان و Duty Cycle، مقاله راهنمای انتخاب مقاومت هیت سینک دار را ببینید.
تفاوت مقاومت آرکول با مقاومت سرامیکی معمولی
| ویژگی | ARCOL Aluminium Housed | مقاومت سرامیکی معمولی |
| انتقال حرارت | بهتر با نصب روی شاسی/هیت سینک | محدودتر |
| نصب صنعتی | پیچ‌شونده و مکانیکی پایدار | بسته به ساختار |
| Pulse Capability | در بسیاری از سری‌ها مناسب‌تر | وابسته به نوع |
| Power Density | معمولاً بالاتر با خنک کاری مناسب | معمولاً پایین‌تر |
| کاربرد VFD | بسیار رایج در مدل‌های مناسب | محدودتر |

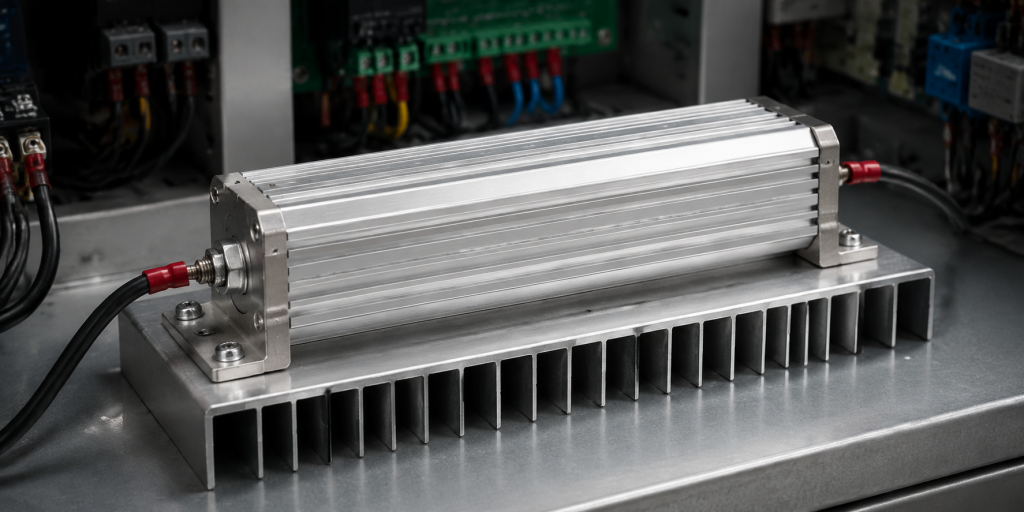

HS400 تا HS600 چه کاربردی دارند؟
خانواده‌های توان بالاتر ARCOL مانند HS400، HS500 و HS600 برای کاربردهای قدرت بالا طراحی شده‌اند و در بعضی Applicationها به‌عنوان Braking Resistor برای Frequency Converter استفاده می‌شوند.
در این مدل‌ها نیز اختلاف بین توان با هیت سینک و بدون هیت سینک می‌تواند قابل توجه باشد؛ بنابراین Heat Sink Design بخشی از انتخاب مقاومت است، نه یک موضوع جانبی.
چطور مقدار اهم را انتخاب کنیم؟
مقدار اهم باید از عملکرد مدار به دست آید. در مدار ترمز اینورتر، حداقل مقاومت مجاز Brake Chopper و DC Bus Voltage مهم‌اند. در Precharge، جریان اولیه و زمان شارژ معیار هستند. در Bleeder یا Load Resistor نیز ولتاژ و توان دائم تعیین‌کننده‌اند.
فرمول‌های ساده مانند P=V²/R یا P=I²R مفید هستند، اما باید شرایط واقعی Duty Cycle و Pulse نیز لحاظ شوند.
چطور توان مقاومت را انتخاب کنیم؟
توان مناسب برابر با Watt نوشته‌شده روی بدنه نیست. باید Average Power، Peak Power، زمان پالس، Duty Cycle، دمای محیط و کیفیت نصب حرارتی را بررسی کرد.
- Average Power
- Peak Power
- Pulse Energy
- Duty Cycle
- Ambient Temperature
- Heat Sink Thermal Resistance
- Mounting Surface

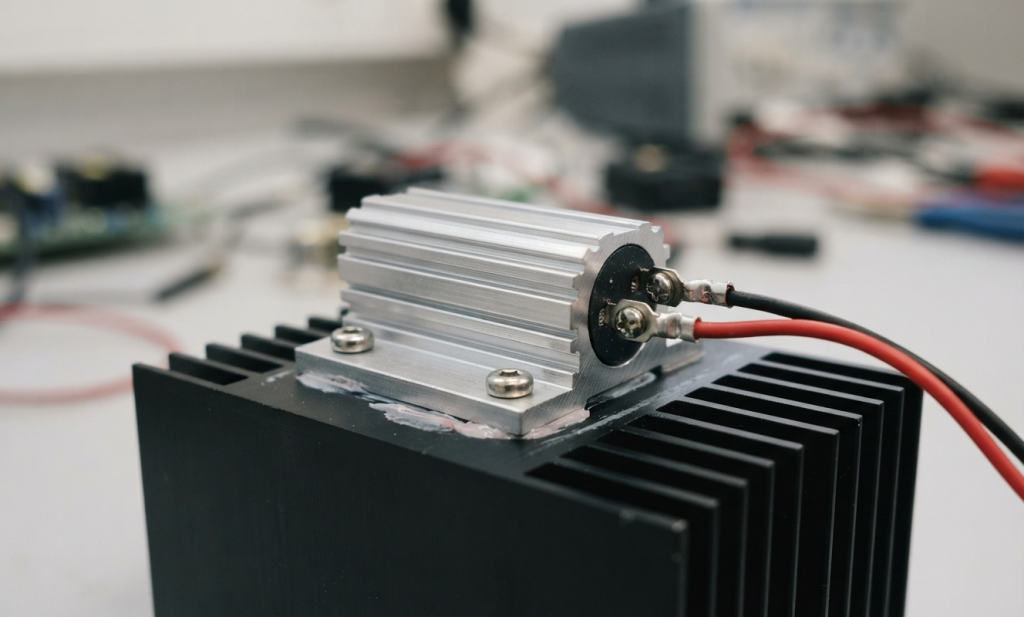

نصب صحیح مقاومت آرکول
- سطح هیت سینک باید صاف و تمیز باشد.
- Thermal Compound یا واسط حرارتی مناسب استفاده شود.
- پیچ‌ها با گشتاور مناسب بسته شوند.
- بدنه مقاومت نباید تحت تنش مکانیکی قرار گیرد.
- فاصله کافی از قطعات حساس به حرارت رعایت شود.
- تهویه و مسیر جریان هوا بررسی شود.
چطور مدل جایگزین انتخاب کنیم؟
| پارامتر | باید تطبیق داده شود؟ |
| Resistance Value | بله |
| Rated Power | بله |
| Pulse Rating | بله |
| Tolerance | بله |
| TCR | در کاربردهای حساس بله |
| Maximum Voltage | بله |
| Dimensions | بله |
| Mounting Hole | بله |
| Derating Curve | بله |
| Thermal Requirements | بله |
اصالت مقاومت آرکول را چگونه بررسی کنیم؟
ظاهر قطعه به تنهایی برای تشخیص اصالت کافی نیست. بهتر است Part Number، Series، Resistance Code، Tolerance Code، ابعاد، دیتاشیت و Traceability فروشنده بررسی شوند.
- Part Number کامل
- Series و Wattage
- کد اهم و تلورانس
- ابعاد و فاصله سوراخ‌ها
- تطبیق با دیتاشیت
- بسته‌بندی و Traceability
مشاهده مقاومت‌های آرکول و هیت سینک دار
برای مشاهده مدل‌های موجود و مقایسه مقاومت‌های آلومینیومی می‌توانید به صفحه خرید مقاومت هیت سینک دار در راد الکتریک مراجعه کنید.
اشتباهات رایج در انتخاب مقاومت آرکول
- انتخاب فقط بر اساس اهم و وات
- فرض اینکه بدنه آلومینیومی به تنهایی هیت سینک کامل است
- استفاده از توان نامی بدون بررسی Derating
- نادیده گرفتن Pulse Capability
- نادیده گرفتن TCR در مدارهای حساس
- بی‌توجهی به Maximum Voltage
- جایگزینی دو مدل فقط بر اساس شکل ظاهری
- عدم استفاده از Thermal Compound و نصب مناسب
چک‌لیست خرید مقاومت آلومینیومی آرکول
| مشخصه | اطلاعات موردنیاز |
| سری | HS / HS400-600 / مدل دقیق |
| مقدار مقاومت | Ohm |
| توان | Watt + شرایط Heatsink |
| Tolerance | ±1% / ±5% / … |
| TCR | طبق دیتاشیت |
| Pulse | Energy / Duration / Repetition |
| Voltage | حداکثر ولتاژ کاربرد |
| Thermal | Derating + Heatsink |
| ابعاد | طول، عرض، فاصله سوراخ‌ها |
| کاربرد | Braking / Precharge / Load / Bleeder |
سوالات متداول
مقاومت آلومینیومی آرکول چیست؟
مقاومت قدرت Aluminium Housed است که در بسیاری از مدل‌ها ساختار Wirewound دارد و برای نصب روی هیت سینک طراحی شده است.
آیا مقاومت آرکول بدون هیت سینک توان نامی را تحمل می‌کند؟
در بسیاری از مدل‌های HS خیر؛ توان کامل نامی وابسته به نصب حرارتی صحیح است.
TCR چیست؟
ضریب تغییر مقدار مقاومت با دما است و در مدارهای حساس اهمیت دارد.
آیا 100 وات روی بدنه یعنی همیشه می‌توان 100 وات تلف کرد؟
خیر. دما، Derating، هیت سینک و Duty Cycle باید بررسی شوند.
آیا مقاومت آرکول برای اینورتر مناسب است؟
بله، در مدل‌های مناسب می‌تواند برای Dynamic Braking یا کاربردهای قدرت استفاده شود، اما اهم، توان و Pulse Rating باید با درایو سازگار باشند.
آرکول درست است یا آکرول؟
نام برند ARCOL است و در فارسی «آرکول» شکل صحیح‌تر و رایج‌تر است.
جمع بندی
مقاومت آلومینیومی آرکول فقط یک مقاومت پرقدرت با بدنه فلزی نیست؛ عملکرد واقعی آن به اهم، توان، Tolerance، TCR، Pulse Capability، Derating و کیفیت نصب حرارتی وابسته است. در بسیاری از مدل‌های ARCOL HS، استفاده از هیت سینک مناسب برای رسیدن به توان نامی ضروری است.
در راد الکتریک می‌توانید مدل‌های مختلف مقاومت آلومینیومی و هیت سینک دار را از نظر اهم، توان و مشخصات فنی مقایسه کنید و گزینه مناسب مدار، اینورتر یا سیستم قدرت را انتخاب کنید.
