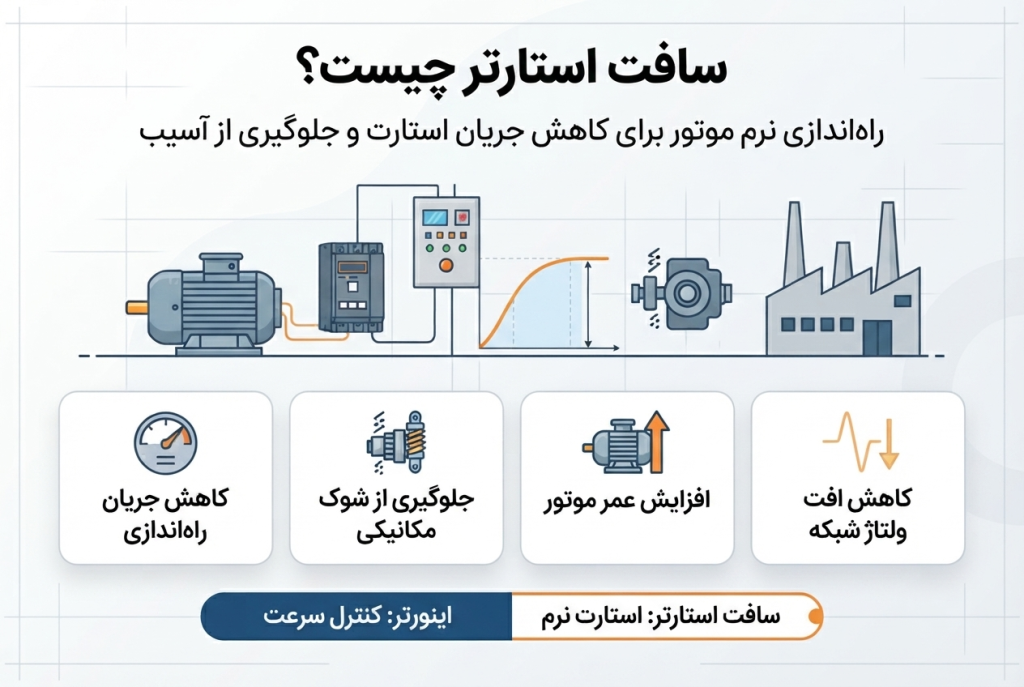

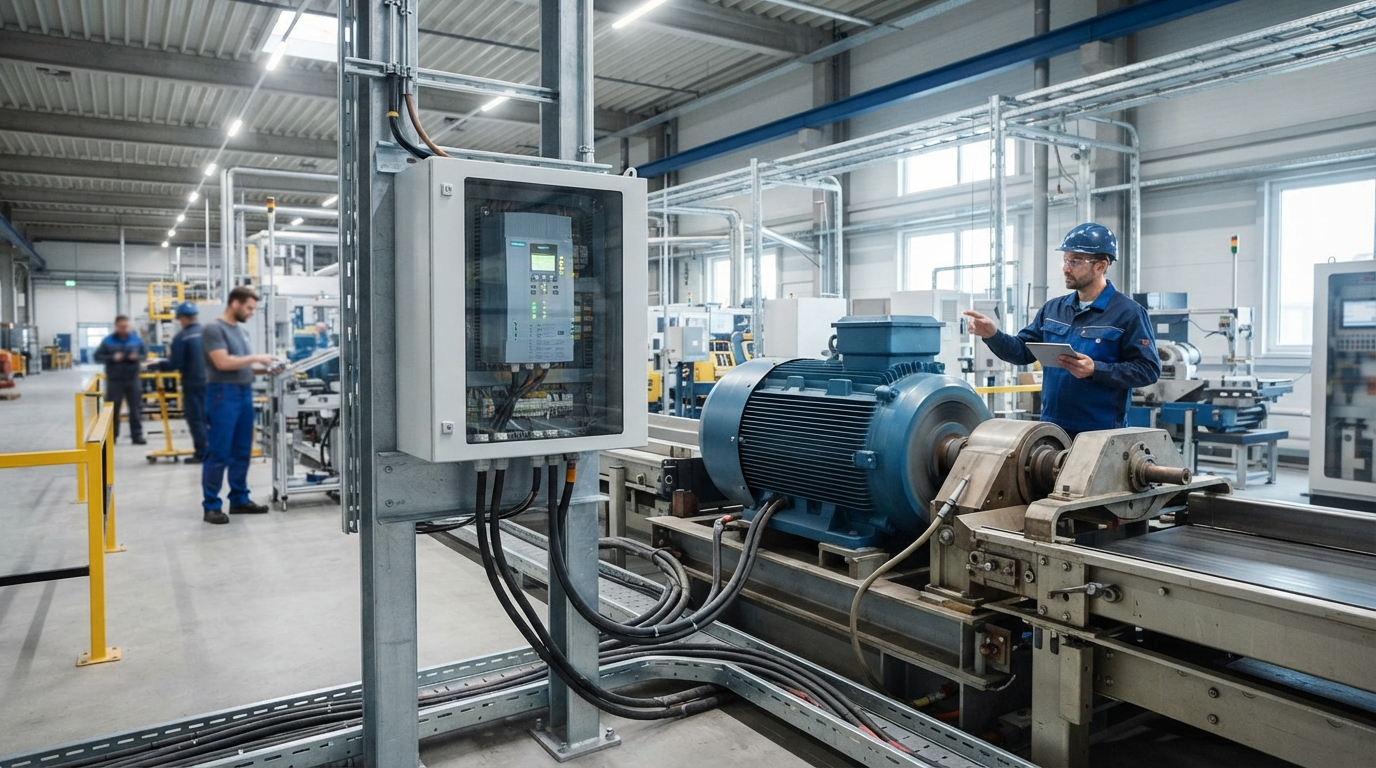

سافت استارتر چیست؟
سافت استارتر یا Soft Starter یک راه‌انداز الکترونیکی برای موتور AC است که هنگام استارت، ولتاژ مؤثر موتور را به صورت تدریجی افزایش می‌دهد تا جریان هجومی و ضربه مکانیکی کاهش پیدا کند. در بسیاری از مدل‌ها قابلیت Soft Stop نیز وجود دارد. سافت استارتر برای کنترل دائمی سرعت موتور طراحی نشده است؛ اگر تغییر سرعت حین کار لازم باشد، معمولاً VFD یا اینورتر انتخاب مناسب‌تری است.
در موتورهای القایی بزرگ، وصل مستقیم برق می‌تواند جریان راه‌اندازی بالایی ایجاد کند و هم‌زمان به کوپلینگ، تسمه، گیربکس، پمپ و سایر اجزای مکانیکی تنش وارد کند. Soft Starter با کنترل زاویه آتش تریستورهای قدرت، ولتاژ RMS موتور را در زمان استارت مدیریت می‌کند و اجازه می‌دهد موتور با شتاب کنترل‌شده‌تری به سرعت نامی برسد.
| پاسخ کوتاه: سافت استارتر موتور را نرم راه می‌اندازد، اما سرعت آن را در حین کار کنترل نمی‌کند. مهم‌ترین کاربرد آن، کاهش تنش الکتریکی و مکانیکی هنگام استارت و استپ است. |
سافت استارتر در یک نگاه
| موضوع | خلاصه |
| وظیفه اصلی | کاهش تنش الکتریکی و مکانیکی هنگام راه‌اندازی موتور |
| عنصر قدرت رایج | SCR / Thyristor |
| کنترل سرعت دائم | خیر |
| Soft Stop | در بسیاری از مدل‌ها موجود |
| Bypass | داخلی یا خارجی، بسته به مدل |
| کاربرد رایج | پمپ، فن، کمپرسور، نوار نقاله و ماشین‌آلات |
| پارامتر مهم انتخاب | جریان نامی موتور، نوع بار و Duty |
| رقیب/جایگزین در برخی پروژه‌ها | VFD یا روش‌های الکترومکانیکی راه‌اندازی |
سافت استارتر چگونه کار می‌کند؟
در یک Soft Starter سه‌فاز، معمولاً در مسیر فازهای موتور تریستورهای قدرت قرار می‌گیرند. کنترلر با تغییر زاویه آتش این تریستورها، بخش هدایت هر نیم‌سیکل AC را تغییر می‌دهد و در نتیجه ولتاژ RMS مؤثر روی موتور کنترل می‌شود.
- در لحظه شروع، زاویه آتش طوری تنظیم می‌شود که ولتاژ مؤثر موتور پایین‌تر باشد.
- با پیشرفت Ramp Up، هدایت SCRها بیشتر و ولتاژ موتور تدریجاً افزایش می‌یابد.
- موتور با جریان و ضربه مکانیکی کنترل‌شده‌تری شتاب می‌گیرد.
- پس از رسیدن به شرایط Run، در بسیاری از مدل‌ها مسیر Bypass فعال می‌شود تا تلفات روی SCRها کاهش یابد.
چرا موتور به Soft Starter نیاز دارد؟

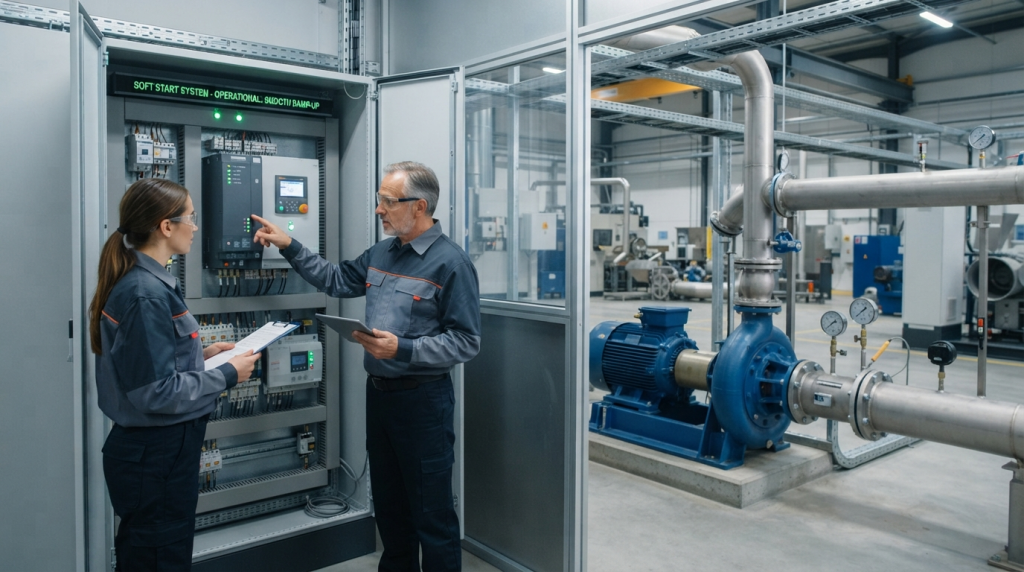

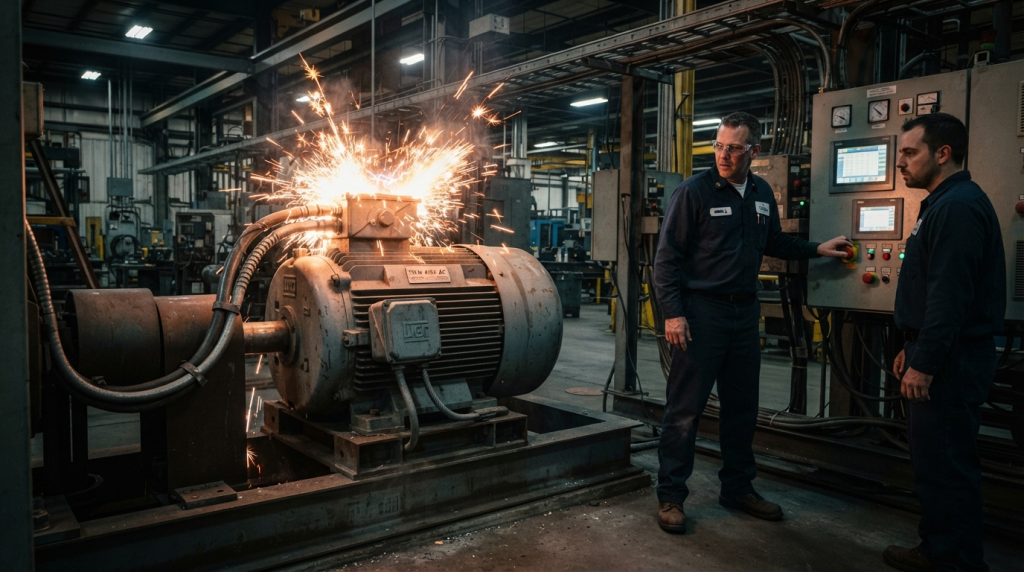

در روش Direct-On-Line یا DOL، موتور مستقیماً به شبکه متصل می‌شود و ممکن است جریان راه‌اندازی چند برابر جریان نامی ایجاد شود. مقدار دقیق به طراحی موتور، بار و شبکه وابسته است. این جریان بالا می‌تواند افت ولتاژ، تنش حرارتی و فشار مکانیکی بیشتری ایجاد کند.
Soft Starter زمانی ارزش بیشتری دارد که هدف اصلی کاهش شوک استارت باشد، اما نیاز به کنترل دائمی سرعت وجود نداشته باشد. در پمپ‌ها، کنترل راه‌اندازی و توقف می‌تواند به کاهش ضربه هیدرولیکی کمک کند؛ در نوار نقاله و گیربکس نیز شروع نرم می‌تواند تنش مکانیکی را کمتر کند.
تریستور SCR در سافت استارتر چه نقشی دارد؟
SCR یا Thyristor کلید نیمه‌هادی قدرتی است که پس از دریافت پالس Gate در یک نیم‌سیکل هدایت می‌کند و تا کاهش جریان به زیر Hold Current روشن می‌ماند. در Soft Starter، کنترل زمان تحریک SCR تعیین می‌کند چه مقدار از موج AC به موتور برسد.
با نزدیک شدن زاویه آتش به ابتدای نیم‌سیکل، بخش بیشتری از موج به موتور اعمال می‌شود و ولتاژ RMS افزایش پیدا می‌کند. همین اصل پایه Ramp Voltage و Current Limiting در بسیاری از سافت استارترها است.
رابطه ولتاژ و گشتاور در راه‌اندازی
در موتور القایی و در شرایط ساده‌شده، گشتاور الکترومغناطیسی در ناحیه راه‌اندازی تقریباً با مربع ولتاژ متناسب است. بنابراین کاهش زیاد ولتاژ می‌تواند گشتاور استارت را به شدت کم کند.
به همین دلیل تنظیم Initial Voltage روی کمترین مقدار ممکن همیشه بهترین انتخاب نیست. اگر گشتاور بار بالا باشد، موتور ممکن است دیر شتاب بگیرد، در جریان بالا باقی بماند یا حتی نتواند راه بیفتد. تنظیمات باید بر اساس مشخصات موتور، بار و دستورالعمل سازنده انجام شوند.
Ramp Up، Current Limit و Soft Stop چیست؟
Ramp Up
Ramp Up مدت زمانی است که Soft Starter ولتاژ یا فرمان کنترلی را از مقدار اولیه به شرایط کامل راه‌اندازی می‌رساند. زمان کوتاه‌تر استارت سریع‌تر و زمان بلندتر استارت نرم‌تری ایجاد می‌کند، اما باید با گشتاور بار هماهنگ باشد.
Current Limit
در حالت Current Limit، کنترلر تلاش می‌کند جریان موتور از حد تنظیم‌شده بیشتر نشود. اگر Limit خیلی پایین انتخاب شود، موتور ممکن است گشتاور کافی برای شتاب گرفتن نداشته باشد. اگر خیلی بالا باشد، مزیت محدودکردن جریان کم می‌شود.
Soft Stop
Soft Stop در مدل‌های دارای این قابلیت، ولتاژ موتور را هنگام توقف به صورت کنترل‌شده کاهش می‌دهد. این قابلیت مخصوصاً در پمپ‌ها می‌تواند برای کاهش تغییرات ناگهانی فشار مفید باشد. Soft Stop به معنی کنترل سرعت دقیق در تمام مدت کار نیست.
Current Limit بهتر است یا Voltage Ramp؟
| روش | ویژگی | مناسب برای |
| Voltage Ramp | افزایش تدریجی ولتاژ در زمان تنظیم‌شده | بارهای قابل پیش‌بینی و راه‌اندازی نرم عمومی |
| Current Limit | محدودکردن جریان به سقف مشخص | شبکه‌های حساس یا بارهایی که کنترل جریان مهم است |
| ترکیبی | استفاده از Ramp به همراه محدودیت جریان | بسیاری از کاربردهای صنعتی مدرن |
هیچ‌کدام ذاتاً بهتر نیستند. انتخاب و تنظیم به نوع بار، ظرفیت شبکه و ویژگی‌های Soft Starter بستگی دارد.
بای پس سافت استارتر چیست؟

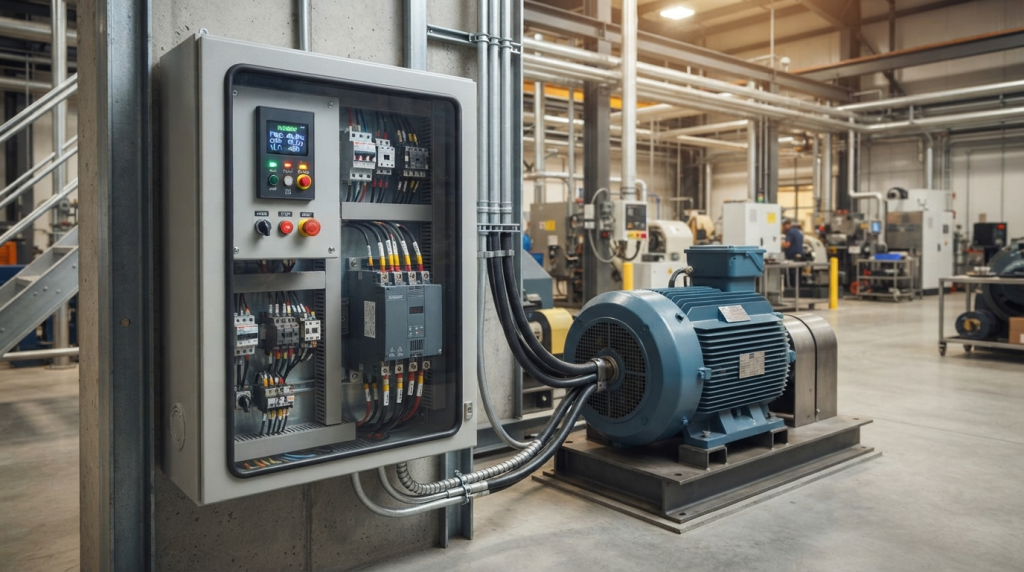

پس از پایان استارت، عبور مداوم جریان از تریستورها باعث ایجاد تلفات و گرما می‌شود. به همین دلیل بسیاری از Soft Starterها از Bypass Contactor استفاده می‌کنند تا در حالت Run مسیر اصلی جریان از کنتاکتور عبور کند و SCRها از مدار قدرت اصلی کنار بروند.
- کاهش تلفات در حالت Run
- کاهش دمای تجهیزات قدرت
- کاهش نیاز حرارتی در تابلو
- بهبود راندمان بهره‌برداری
وجود Bypass به معنی حذف حفاظت‌های موتور، اتصال کوتاه یا اضافه‌بار نیست. طراحی حفاظت باید مستقل و مطابق دستورالعمل سازنده انجام شود.
سافت استارتر چه کاربردهایی دارد؟
| کاربرد | دلیل استفاده |
| پمپ | کاهش جریان استارت و امکان Soft Stop در مدل مناسب |
| فن | راه‌اندازی نرم بدون نیاز به کنترل سرعت دائم |
| کمپرسور | کاهش شوک مکانیکی در صورت مناسب بودن نوع بار |
| نوار نقاله | شروع نرم و کاهش ضربه به گیربکس و تسمه |
| میکسر | کنترل بهتر مرحله شروع |
| ماشین‌آلات صنعتی | کاهش تنش استارت در موتورهای بزرگ |
مزایا و معایب سافت استارتر
| مزایا | محدودیت‌ها |
| کاهش جریان هجومی نسبت به DOL | کنترل دائمی سرعت ندارد |
| کاهش شوک مکانیکی | برای همه بارهای سنگین مناسب نیست مگر درست انتخاب شود |
| Soft Stop در مدل‌های مناسب | نیازمند تنظیم صحیح |
| ساختار ساده‌تر از VFD در بسیاری از کاربردها | کنترل فرکانس ندارد |
| هزینه معمولاً کمتر از VFD | صرفه‌جویی انرژی دائمی هدف اصلی آن نیست |
تفاوت سافت استارتر و اینورتر
| ویژگی | Soft Starter | VFD |
| راه‌اندازی نرم | بله | بله |
| توقف نرم | در مدل مناسب | بله |
| کنترل سرعت دائم | خیر | بله |
| کنترل فرکانس | خیر | بله |
| پیچیدگی | کمتر | بیشتر |
| هزینه | معمولاً کمتر | معمولاً بیشتر |
| کاربرد اصلی | کاهش تنش استارت | کنترل سرعت و فرایند |
اگر پروژه به کنترل سرعت حین کار نیاز دارد، راهنمای اینورتر چیست را مطالعه کنید تا تفاوت VFD با Soft Starter را دقیق‌تر ببینید.
تفاوت سافت استارتر و ستاره‌مثلث
راه‌اندازی ستاره‌مثلث با تغییر آرایش سیم‌پیچ‌های موتور، جریان و گشتاور راه‌اندازی را کاهش می‌دهد. Soft Starter این کار را به صورت الکترونیکی و قابل تنظیم انجام می‌دهد. در ستاره‌مثلث یک Transition مشخص بین دو حالت وجود دارد، اما در Soft Starter افزایش ولتاژ به صورت تدریجی کنترل می‌شود.
برای ستاره‌مثلث، موتور باید امکان اتصال مناسب شش ترمینال را داشته باشد. در Soft Starter نیز مشخصات ولتاژ، سیم‌بندی و روش اتصال باید با موتور و دستگاه سازگار باشند.
تفاوت سافت استارتر و DOL
در DOL موتور مستقیماً به ولتاژ کامل شبکه وصل می‌شود. این روش ساده و اقتصادی است، اما جریان و ضربه راه‌اندازی بالاتری دارد. Soft Starter بین شبکه و موتور قرار می‌گیرد و مرحله شتاب‌گیری را کنترل می‌کند.
آیا سافت استارتر دور موتور را کنترل می‌کند؟
خیر. وظیفه اصلی Soft Starter کنترل مرحله راه‌اندازی و در برخی مدل‌ها توقف نرم است. پس از پایان Ramp، موتور معمولاً با فرکانس شبکه کار می‌کند. برای تغییر سرعت موتور در حین کار باید از تجهیزی مانند VFD استفاده شود.
برای پمپ سافت استارتر بهتر است یا اینورتر؟
اگر پمپ بیشتر اوقات با سرعت نامی کار می‌کند و هدف اصلی کاهش جریان استارت و ضربه هیدرولیکی است، Soft Starter می‌تواند گزینه مناسبی باشد. اگر دبی یا فشار باید با تغییر سرعت موتور کنترل شود، VFD معمولاً انتخاب کامل‌تری است.
در پمپ‌های سانتریفیوژ، تغییر سرعت با VFD می‌تواند روی مصرف انرژی و کنترل فرایند اثر زیادی داشته باشد، در حالی که Soft Starter پس از پایان استارت کنترل سرعت مداوم انجام نمی‌دهد.
انواع سافت استارتر
کنترل دو فاز و سه فاز
در برخی Soft Starterها کنترل قدرت روی دو فاز و در برخی روی هر سه فاز انجام می‌شود. سه‌فاز کنترل‌شده معمولاً امکان کنترل متقارن‌تر و قابلیت‌های بیشتری فراهم می‌کند، اما انتخاب باید بر اساس طراحی سازنده و کاربرد انجام شود.
Standard Duty و Heavy Duty
Standard Duty معمولاً برای بارهایی با استارت سبک‌تر و زمان شتاب کوتاه‌تر مناسب است. Heavy Duty برای بارهایی با گشتاور بالاتر، زمان استارت بیشتر یا تعداد استارت سنگین‌تر انتخاب می‌شود. برچسب Heavy Duty یک تعریف یکسان جهانی برای تمام برندها نیست؛ باید جدول Current Rating و Duty Cycle همان مدل بررسی شود.
Internal Bypass و External Bypass
در مدل Internal Bypass، کنتاکتور بای‌پس داخل تجهیز قرار دارد. در مدل External Bypass، طراح تابلو کنتاکتور جداگانه را طبق دیاگرام سازنده اضافه می‌کند. هر دو ساختار می‌توانند مناسب باشند؛ تفاوت اصلی در معماری تابلو، انعطاف طراحی و مشخصات دستگاه است.
برای موتور چند کیلوواتی چه سافت استارتری لازم است؟
انتخاب فقط بر اساس kW صحیح نیست. مهم‌ترین پارامتر، جریان نامی موتور و شرایط کاری واقعی است. دو موتور با توان مشابه ممکن است جریان، راندمان، نوع بار و زمان استارت متفاوتی داشته باشند.
- Full Load Current یا جریان نامی موتور
- ولتاژ و فرکانس شبکه
- نوع بار: پمپ، فن، نوار نقاله، سنگ‌شکن و…
- گشتاور مورد نیاز هنگام استارت
- زمان شتاب
- تعداد استارت در ساعت
- دمای محیط و ارتفاع
- Standard Duty یا Heavy Duty
- نیاز به Bypass داخلی یا خارجی
- نوع حفاظت و امکانات ارتباطی
برای مشاهده مدل‌های موجود و مقایسه مشخصات فنی، از صفحه خرید سافت استارتر استفاده کنید.
In-Line و Inside Delta چیست؟
در اتصال In-Line، Soft Starter در مسیر خط و موتور قرار می‌گیرد و جریان خط از تجهیز عبور می‌کند. در Inside Delta، دستگاه داخل اتصال مثلث موتور قرار می‌گیرد و جریان عبوری از هر شاخه کمتر از جریان خط است.
Inside Delta فقط زمانی قابل استفاده است که موتور شش ترمینال مناسب داشته باشد و خود Soft Starter نیز این نوع اتصال را پشتیبانی کند. Wiring باید دقیقاً طبق راهنمای همان مدل انجام شود.
تنظیمات اصلی سافت استارتر
- Initial Voltage یا Initial Torque
- Ramp Up Time
- Current Limit
- Ramp Down / Soft Stop
- Kick Start در برخی مدل‌ها
- Motor Current Setting
- Overload Class در مدل‌های دارای حفاظت
- Bypass Control
- Start/Stop Logic
مقادیر تنظیمی عمومی و ثابت برای همه موتورهای صنعتی وجود ندارد. راه‌اندازی باید با اطلاعات موتور، بار و دستورالعمل سازنده انجام شود.
خطاهای رایج در انتخاب و نصب
- انتخاب فقط بر اساس kW و نادیده گرفتن جریان موتور
- انتخاب مدل Standard Duty برای بار Heavy Duty
- کاهش بیش از حد Initial Voltage و از دست رفتن گشتاور
- Current Limit بسیار پایین و طولانی شدن استارت
- تهویه ناکافی تابلو
- نادیده گرفتن تعداد استارت در ساعت
- سیم‌بندی اشتباه Bypass
- استفاده از Inside Delta بدون پشتیبانی مدل
- فرض اینکه Soft Starter جایگزین حفاظت موتور است
- انتظار کنترل دائمی سرعت از Soft Starter
آیا سافت استارتر مصرف برق را کاهش می‌دهد؟
هدف اصلی سافت استارتر کاهش انرژی مصرفی دائمی موتور نیست. این تجهیز بیشتر برای مدیریت راه‌اندازی و توقف استفاده می‌شود. پس از فعال شدن Bypass، موتور تقریباً به شکل عادی از شبکه تغذیه می‌شود.
اگر هدف کاهش مصرف انرژی از طریق کاهش سرعت فن یا پمپ در بار جزئی است، VFD معمولاً ابزار مناسب‌تری است.
سوالات متداول
سافت استارتر چیست؟
راه‌انداز الکترونیکی موتور AC است که با کنترل ولتاژ مؤثر در زمان استارت، جریان هجومی و تنش مکانیکی را کاهش می‌دهد.
Soft Starter با چه قطعه‌ای قدرت را کنترل می‌کند؟
در بسیاری از مدل‌ها از SCR یا Thyristor برای کنترل زاویه آتش و ولتاژ RMS موتور استفاده می‌شود.
آیا سافت استارتر دور موتور را کنترل می‌کند؟
خیر؛ برای کنترل دائم سرعت و فرکانس موتور باید از VFD استفاده شود.
بای پس سافت استارتر چیست؟
مسیر یا کنتاکتوری است که پس از پایان استارت، جریان اصلی را از SCRها عبور نمی‌دهد تا تلفات و گرما کاهش یابد.
برای انتخاب سافت استارتر kW کافی است؟
خیر. جریان نامی موتور، نوع بار، Duty، زمان استارت و شرایط محیطی مهم‌تر هستند.
Current Limit چه کاری انجام می‌دهد؟
جریان موتور را در زمان استارت تا حد تنظیم‌شده محدود می‌کند، اما اگر بیش از حد پایین انتخاب شود ممکن است موتور گشتاور کافی نداشته باشد.
سافت استارتر برای پمپ بهتر است یا اینورتر؟
اگر فقط شروع و توقف نرم لازم باشد Soft Starter مناسب است؛ اگر کنترل دبی یا فشار با تغییر سرعت لازم باشد VFD معمولاً مناسب‌تر است.
Soft Stop چیست؟
کاهش کنترل‌شده ولتاژ در مرحله توقف است و در پمپ‌ها می‌تواند به کاهش تغییر ناگهانی فشار کمک کند.
Inside Delta چیست؟
اتصالی است که Soft Starter داخل مدار مثلث موتور قرار می‌گیرد و فقط در صورت پشتیبانی موتور و دستگاه قابل استفاده است.
آیا Soft Starter جایگزین فیوز و حفاظت موتور است؟
خیر. حفاظت اتصال کوتاه، اضافه‌بار و سایر الزامات باید بر اساس طراحی سیستم و دستورالعمل سازنده مستقل در نظر گرفته شوند.
جمع‌بندی
سافت استارتر راه‌حلی مناسب برای زمانی است که موتور باید با جریان و تنش مکانیکی کمتر راه‌اندازی شود، اما کنترل دائمی سرعت مورد نیاز نیست. مهم‌ترین اجزای تصمیم‌گیری شامل جریان نامی موتور، نوع بار، Duty، زمان استارت، تعداد استارت، نیاز به Soft Stop و نوع Bypass هستند.
برای پروژه‌هایی که سرعت موتور باید در حین کار تغییر کند، VFD انتخاب مناسب‌تری است. برای پروژه‌هایی که هدف فقط Start/Stop نرم است، Soft Starter معمولاً ساده‌تر و اقتصادی‌تر خواهد بود.
