خلاصه انتخاب IGBT تکی
| معیار | آنچه باید تطبیق داده شود |
| نوع قطعه | IGBT دیسکریت یا ماژول تک‌سوئیچ قدرت |
| ولتاژ | VCES با حاشیه مناسب نسبت به باس و اضافه‌ولتاژهای گذرا |
| جریان | IC در دمای واقعی، جریان پالسی و محدودیت ترمینال یا پکیج |
| تلفات | VCE sat، انرژی روشن و خاموش‌شدن و فرکانس کاری |
| گیت | VGE، Qg، مقاومت گیت و سازگاری با درایور |
| دیود | وجود، نوع و سرعت دیود موازی یا نیاز به دیود خارجی |
| حرارت | Tj، RthJC، هیت‌سینک، ماده رابط و جریان هوا |
| حفاظت | SOA، اتصال کوتاه، DESAT، اسنابر و فیوز مناسب |
| نصب | پین‌آوت، پکیج، ابعاد، پیچ‌ها و عایق‌کاری |
IGBT تکی چیست؟
IGBT مخفف Insulated Gate Bipolar Transistor و به معنی ترانزیستور دوقطبی با گیت عایق است. این قطعه مانند MOSFET با ولتاژ گیت کنترل می‌شود، اما مسیر هدایت آن برای کاربردهای قدرت و ولتاژ بالا طراحی شده است. با اعمال ولتاژ مناسب میان گیت و امیتر روشن می‌شود و جریان از کلکتور به امیتر عبور می‌کند. با تخلیه بار گیت و کاهش ولتاژ آن، قطعه خاموش می‌شود.
واژه تکی یعنی پکیج موردنظر یک کلید اصلی IGBT دارد. این تعریف درباره مدار داخلی است، نه الزاماً اندازه ظاهری. یک قطعه تکی ممکن است ترانزیستور کوچک دیسکریت برای نصب روی برد باشد یا ماژول بزرگ صنعتی با ترمینال‌های پیچی و چند تراشه موازی داخلی که همگی به عنوان یک سوئیچ عمل می‌کنند.
تفاوت IGBT تکی دیسکریت و ماژول IGBT تکی
| ویژگی | IGBT دیسکریت | ماژول تک‌سوئیچ |
| ساختار | معمولاً یک تراشه یا ساختار تک‌کلید در بدنه کوچک | ممکن است چند تراشه موازی داخلی داشته باشد، اما خروجی یک کلید است |
| پکیج متداول | TO-220، TO-247، TO-264 و مدل‌های SMD | ماژول‌های عایق‌دار با ترمینال یا باس‌بار پیچی |
| محدوده کاربرد | برد دستگاه جوش، منبع تغذیه و اینورترهای کم تا متوسط | درایو، UPS، اینورتر و مبدل‌های صنعتی پرتوان |
| نصب حرارتی | روی هیت‌سینک با عایق یا بدنه عایق‌شده طبق دیتاشیت | کف ماژول روی هیت‌سینک با الگوی نصب و گشتاور مشخص |
| تعویض | پین‌آوت و نوع بدنه بسیار مهم است | ابعاد، فاصله پیچ‌ها، ترمینال‌ها و مدار داخلی نیز حیاتی است |

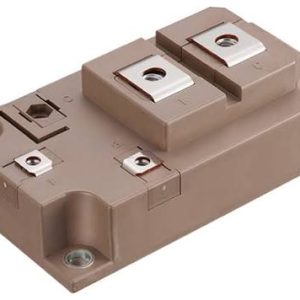

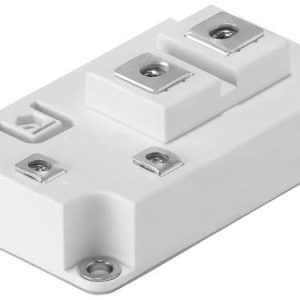

مدل‌های سری FZ برخی سازندگان و مدل‌هایی با کد GA در بعضی خانواده‌ها نمونه‌هایی از ماژول تک‌سوئیچ هستند؛ اما ساختار دقیق هر کد باید از نماد داخلی دیتاشیت تأیید شود. از روی پیشوند یا ظاهر نمی‌توان نتیجه قطعی گرفت.
IGBT تکی چگونه کار می‌کند
گیت IGBT در حالت پایدار تقریباً جریان DC پیوسته نمی‌خواهد، اما ظرفیت‌های داخلی آن هنگام هر سوئیچ باید شارژ و تخلیه شوند. درایور گیت، پالس ولتاژ و جریان لازم را فراهم می‌کند. سرعت این فرایند روی زمان روشن و خاموش‌شدن، تلفات، dv/dt، di/dt، اضافه‌ولتاژ و نویز الکترومغناطیسی اثر دارد. مقاومت گیت، اندوکتانس مسیر و چیدمان مدار از عوامل اصلی شکل موج هستند.
IGBT برای کار خطی طولانی طراحی نشده مگر آنکه دیتاشیت صراحتاً چنین کاربردی را پوشش دهد. در بیشتر مبدل‌ها قطعه میان حالت خاموش و هدایت سوئیچ می‌کند. عبور آهسته یا طولانی از ناحیه فعال می‌تواند تلفات لحظه‌ای و دمای پیوند را به شدت افزایش دهد.
کاربردهای IGBT تکی
- اینورتر و درایو کنترل دور موتور
- دستگاه جوش و برش اینورتری
- UPS و مبدل DC به AC
- منبع تغذیه سوئیچینگ پرقدرت
- کوره و گرم‌کن القایی
- اینورتر خورشیدی و سامانه ذخیره انرژی
- شارژر صنعتی و مبدل DC به DC
- تجهیزات کشش، خودرو برقی و سروودرایو
- تعمیر بردهای صنعتی و جایگزینی قطعات سوخته
شرایط انتخاب در هر کاربرد متفاوت است. دستگاه جوش به تحمل جریان پالسی و رفتار اتصال کوتاه حساس است؛ درایو موتور به دیود هرزگرد، تلفات و چرخه بار وابسته است؛ و UPS یا اینورتر خورشیدی به راندمان و قابلیت اطمینان پیوسته نیاز دارد. نام کاربرد به تنهایی مدل مناسب را مشخص نمی‌کند.
مهم‌ترین مشخصات در خرید IGBT تکی
ولتاژ کلکتور به امیتر VCES
VCES حداکثر ولتاژ قابل بلوکه‌شدن در شرایط تعریف‌شده دیتاشیت است. این عدد نباید دقیقاً برابر ولتاژ باس انتخاب شود. اضافه‌ولتاژ ناشی از اندوکتانس مسیر، خاموش‌شدن سریع، بازیابی دیود و تغییرات شبکه باید در طراحی لحاظ شود. حاشیه ولتاژ به توپولوژی، اسنابر، چیدمان باس و شرایط خطا وابسته است و یک درصد ثابت برای همه مدارها ندارد.
جریان کلکتور IC
جریان درج‌شده در نام محصول معمولاً تحت دمای کیس و شرایط آزمون مشخص معتبر است. با افزایش دما، توانایی عبور جریان کاهش می‌یابد. جریان RMS واقعی، جریان پیک، دیوتی‌سایکل، محدودیت سیم‌ها یا ترمینال‌ها و تلفات حرارتی باید هم‌زمان بررسی شوند. مقایسه دو مدل فقط با عدد آمپر می‌تواند گمراه‌کننده باشد.
افت ولتاژ حالت روشن VCE sat
VCE sat یکی از عوامل اصلی تلفات هدایتی است، اما باید در جریان، ولتاژ گیت و دمای مشابه مقایسه شود. این پارامتر با دما و نقطه کاری تغییر می‌کند. مدلی با افت کمتر الزاماً در کل مدار کم‌تلفات‌تر نیست؛ زیرا ممکن است انرژی سوئیچینگ یا بار گیت بیشتری داشته باشد.
تلفات سوئیچینگ Eon و Eoff
انرژی روشن‌شدن و خاموش‌شدن همراه با فرکانس سوئیچینگ، بخش مهمی از گرمای تولیدشده را تعیین می‌کند. مقادیر دیتاشیت به ولتاژ، جریان، دمای پیوند، مقاومت گیت و مدار آزمون وابسته‌اند. برای مقایسه باید شرایط آزمون نزدیک باشند. تغییر مقاومت گیت می‌تواند تلفات و اضافه‌ولتاژ را هم‌زمان تغییر دهد.
بار گیت Qg و ولتاژ VGE
Qg ظرفیت لازم برای انتخاب توان و جریان درایور را نشان می‌دهد. ولتاژ روشن، ولتاژ خاموش و حداکثر مجاز VGE باید دقیقاً رعایت شوند. عبور گذرای ولتاژ گیت از حد مجاز نیز می‌تواند به اکسید گیت آسیب بزند. در قطعات موازی، مقاومت گیت جداگانه و مسیر متقارن اهمیت دارد.
دیود موازی یا Freewheeling Diode
برخی IGBTهای تکی دیود سریع موازی داخلی دارند و برخی بدون دیود عرضه می‌شوند. در بارهای القایی و توپولوژی‌های نیم‌پل، مشخصات دیود شامل جریان، افت ولتاژ، زمان و بار بازیابی معکوس بر عملکرد اثر دارد. وجود دیود را باید از شماتیک و دیتاشیت تأیید کرد؛ عبارت IGBT تکی به تنهایی وجود آن را تضمین نمی‌کند.
محدوده عملکرد ایمن و اتصال کوتاه
SOA محدوده مجاز ترکیب ولتاژ، جریان و زمان را نشان می‌دهد. بعضی مدل‌ها تحمل اتصال کوتاه مشخصی دارند، اما این زمان کوتاه و وابسته به شرایط دیتاشیت است. مدار حفاظت باید خطا را در همان محدوده تشخیص دهد و خاموش‌سازی کنترل‌شده انجام دهد. هر IGBT برای تحمل اتصال کوتاه طراحی نشده است.
پکیج و پین‌آوت IGBT تکی
پکیج‌های TO-247، TO-220، TO-264 و نسخه‌های SMD از نمونه‌های رایج قطعات دیسکریت‌اند. ترتیب پایه‌های Gate، Collector و Emitter باید از دیتاشیت همان کد و پسوند بررسی شود. در بسیاری از پکیج‌ها تب فلزی به کلکتور متصل است، اما نباید این موضوع بدون دیتاشیت تعمیم داده شود. نصب روی هیت‌سینک ممکن است به عایق الکتریکی و بوش مناسب نیاز داشته باشد.
در ماژول تک‌سوئیچ، علاوه بر ترمینال‌های اصلی، ممکن است پایه Gate، Auxiliary Emitter یا Kelvin Emitter و سنسور دما وجود داشته باشد. اتصال درایور به امیتر کمکی می‌تواند اثر اندوکتانس مسیر قدرت را کم کند. شماره‌گذاری ترمینال‌ها و گشتاور پیچ‌ها باید مطابق نقشه سازنده باشد.
برند و خانواده قطعه چه اهمیتی دارد
سازندگانی مانند Infineon، Fuji Electric، Mitsubishi Electric، Semikron Danfoss، onsemi، STMicroelectronics و IXYS/Littelfuse خانواده‌های متنوعی از IGBT عرضه کرده‌اند. برند به تنهایی معیار انتخاب نیست؛ نسل تراشه، پسوند کد، پکیج، وضعیت تولید و دیتاشیت همان قطعه اهمیت دارد. یک کد نزدیک از همان برند نیز ممکن است از نظر سرعت، دیود، پین‌آوت یا مشخصات حرارتی متفاوت باشد.
IGBT تکی 600 ولت یا 1200 ولت
کلاس‌های 600 و 1200 ولت در بازار رایج‌اند، اما انتخاب آن‌ها باید از ولتاژ واقعی باس و تنش گذرا شروع شود. در شبکه یکسان نیز نوع یکسوسازی، اصلاح ضریب توان، توپولوژی و شرایط بازیابی انرژی می‌تواند ولتاژ روی کلید را تغییر دهد. مدل 1200 ولت جایگزین خودکار مدل 600 ولت نیست؛ زیرا افت هدایت، سرعت، بار گیت، پکیج و تلفات می‌تواند متفاوت باشد.
مرز IGBT تکی با ماژول‌های چندکلیده
| ساختار | مدار داخلی | کاربرد متداول |
| تکی | یک کلید IGBT، با دیود موازی یا بدون آن | شاخه مستقل، چاپر، تعمیر یا طراحی انعطاف‌پذیر |
| دوبل | معمولاً دو کلید در آرایش نیم‌پل یا ساختار مشخص | یک بازوی اینورتر و مبدل‌های قدرت |
| Six Pack | شش کلید برای پل سه‌فاز | اینورتر سه‌فاز و درایو موتور |
| IPM | کلیدها همراه بخشی از درایو و حفاظت | طراحی فشرده با الزامات کنترلی مشخص |
IGBT تکی مالک نیاز یک سوئیچ مستقل است؛ چه به‌صورت قطعه دیسکریت و چه ماژول تک‌کلید پرقدرت. ماژول دوبل برای یک بازوی نیم‌پل و Six Pack برای پل کامل سه‌فاز ساخته می‌شود. بنابراین صفحه IGBT تکی بر انتخاب یک کلید، پکیج دیسکریت یا ماژولی، دیود موازی، تب کلکتور، نصب و امکان موازی‌سازی همان سوئیچ تمرکز دارد. شماتیک دیتاشیت معیار نهایی تشخیص است.
تفاوت IGBT تکی و MOSFET
IGBT و MOSFET هر دو با گیت کنترل می‌شوند، اما رفتار هدایت، سرعت، تلفات و محدوده مناسب ولتاژ و فرکانس آن‌ها متفاوت است. IGBT در بسیاری از کاربردهای ولتاژ و توان بالاتر مزیت دارد، در حالی که MOSFET سیلیکونی معمولاً در فرکانس‌های بالاتر و ولتاژهای پایین‌تر سریع‌تر است. انتخاب به نقطه کاری وابسته است، نه یک قانون مطلق. توضیح کامل‌تر در مقاله تفاوت IGBT و ماسفت آمده است.
آیا دو IGBT هم‌آمپر جایگزین یکدیگرند
خیر. برای جایگزینی باید VCES، IC در دمای مشابه، VCE sat، Eon و Eoff، Qg، VGE، دیود موازی، SOA، اتصال کوتاه، Tj، RthJC، پین‌آوت و پکیج تطبیق داده شوند. سرعت بسیار متفاوت می‌تواند مدار درایور، اسنابر و EMI را تحت تأثیر قرار دهد. مدل قوی‌تر روی کاغذ نیز ممکن است در مدار موجود عملکرد بدتری داشته باشد.
چگونه معادل IGBT تکی را پیدا کنیم
- کد کامل و تمام پسوندهای روی بدنه را ثبت کنید.
- شماتیک، پین‌آوت و وجود دیود موازی را کنترل کنید.
- کلاس ولتاژ و حاشیه لازم نسبت به باس را تطبیق دهید.
- جریان دائم و پالسی را در دمای کیس و شرایط واقعی مقایسه کنید.
- VCE sat و انرژی‌های Eon و Eoff را در شرایط آزمون نزدیک بسنجید.
- Qg، ولتاژ گیت و مقاومت پیشنهادی را با درایور موجود تطبیق دهید.
- SOA، تحمل اتصال کوتاه و حداکثر دمای پیوند را بررسی کنید.
- RthJC، سطح تماس، هیت‌سینک و روش نصب را ارزیابی کنید.
- ابعاد، ارتفاع، فاصله سوراخ‌ها و گشتاور ترمینال‌ها را کنترل کنید.
- پس از نصب، شکل موج VGE و VCE و دمای واقعی را در بار محدود آزمایش کنید.
برای استخراج دقیق پارامترها، راهنمای دیتاشیت IGBT مبنای مناسبی برای مقایسه کد اصلی و جایگزین است.
خنک‌کاری و نصب صحیح IGBT تکی
- سطح هیت‌سینک و کف قطعه تمیز، صاف و بدون تاب باشد.
- ماده رابط حرارتی با نوع و ضخامت توصیه‌شده استفاده شود.
- در پکیج غیرعایق، پد و بوش عایق مناسب همراه با تست عایقی به کار رود.
- پیچ‌ها با ترتیب و گشتاور سازنده بسته شوند؛ فشار بیش از حد می‌تواند بدنه یا زیرلایه را آسیب بزند.
- وزن باس‌بار و کابل به ترمینال ماژول منتقل نشود.
- جریان هوا، دمای محیط، آلودگی و ارتفاع محل نصب در محاسبه حرارتی لحاظ شود.
- دمای کیس و هیت‌سینک زیر بار واقعی اندازه‌گیری شود.
توان قابل دفع فقط با اندازه هیت‌سینک تعیین نمی‌شود. مقاومت حرارتی پیوند به کیس، رابط حرارتی، هیت‌سینک و محیط یک زنجیره است. دمای پیوند باید از مجموع تلفات هدایتی و سوئیچینگ و امپدانس حرارتی در چرخه بار محاسبه شود.
دلایل متداول سوختن IGBT تکی
- اضافه‌ولتاژ کلکتور به امیتر هنگام خاموش‌شدن
- اضافه‌جریان یا اتصال کوتاه و واکنش کند حفاظت
- ولتاژ گیت نامناسب یا تجاوز از حد VGE
- روشن‌شدن ناخواسته بر اثر Miller و dv/dt
- Dead Time ناکافی در نیم‌پل
- مقاومت گیت یا درایور نامتناسب
- هیت‌سینک، خمیر حرارتی یا جریان هوای ناکافی
- شل‌بودن اتصال قدرت و افزایش دمای موضعی
- دیود هرزگرد، اسنابر یا خازن باس معیوب
- اتصال موازی نامتقارن و تقسیم جریان نامناسب
- قطعه تقلبی، آسیب‌دیده یا نامتناسب با کاربرد
اگر قطعه جدید بدون بررسی درایور، اسنابر، دیود، باس DC، بار و خنک‌کاری نصب شود، احتمال خرابی مجدد وجود دارد. سوختن IGBT معمولاً یک نشانه از خطای مجموعه قدرت است، نه همیشه علت اولیه خرابی.
روش تست اولیه IGBT تکی
مولتی‌متر می‌تواند اتصال کوتاه شدید میان کلکتور و امیتر یا خرابی آشکار گیت را نشان دهد، اما سلامت کامل، تحمل ولتاژ، رفتار دینامیکی و عملکرد زیر بار را اثبات نمی‌کند. تست باید پس از تخلیه ایمن خازن باس و جداکردن اثر مسیرهای موازی انجام شود. گیت در برابر الکتریسیته ساکن حساس است و باید با حفاظت ESD جابه‌جا شود.
در تست دینامیکی، منبع محدودشده، درایور مناسب، بار کنترل‌شده و پروب ایمن لازم است. اتصال زمین اسیلوسکوپ به نقاط شناور می‌تواند اتصال کوتاه و خطر برق‌گرفتگی ایجاد کند. اندازه‌گیری تجهیزات قدرت باید توسط فرد متخصص انجام شود.
IGBT تکی برای دستگاه جوش چگونه انتخاب می‌شود
در دستگاه جوش باید توپولوژی، ولتاژ باس، فرکانس، تعداد قطعات موازی، شکل موج جریان، دیود داخلی و مدار درایو مشخص باشد. کدهایی با جریان و ولتاژ مشابه ممکن است از نظر سرعت و رفتار اتصال کوتاه متفاوت باشند. اگر چند IGBT موازی‌اند، بهتر است قطعات از یک کد و گرید سازگار باشند و مقاومت گیت، مسیر امیتر و خنک‌کاری آن‌ها متقارن طراحی شود.
قیمت IGBT تکی به چه عواملی بستگی دارد
قیمت IGBT تکی به برند، کد و پسوند، کلاس ولتاژ، جریان، نسل فناوری، سرعت، دیود موازی، پکیج، وضعیت تولید، اصالت، نو یا استوک‌بودن و موجودی بازار وابسته است. دو مدل 40 آمپر و 1200 ولت ممکن است به دلیل تفاوت در تلفات، Qg، دیود، دما و پکیج قیمت متفاوتی داشته باشند. قیمت و موجودی باید برای کد کامل و در زمان استعلام بررسی شود.
برای استعلام خرید چه اطلاعاتی ارسال شود
| اطلاعات | علت نیاز |
| کد کامل و پسوند | جلوگیری از اشتباه میان نسخه‌های نزدیک |
| عکس واضح نوشته و بدنه | تشخیص پکیج و وضعیت ظاهری |
| مدل دستگاه و کاربرد | شناخت توپولوژی و شرایط بار |
| ولتاژ باس و فرکانس | بررسی تنش ولتاژی و سوئیچینگ |
| تعداد قطعات و آرایش مدار | تشخیص تکی، موازی، نیم‌پل یا پل کامل |
| مشخصات درایور گیت | تطبیق VGE، Qg و سرعت |
| ابعاد و پین‌آوت | تطبیق مکانیکی و اتصالات |
| شرح خرابی قبلی | کمک به جلوگیری از تکرار خرابی |
خرید IGBT تکی از راد الکتریک
برای انتخاب IGBT تکی در راد الکتریک، کد کامل قطعه، تصویر واضح لیبل، مدل دستگاه، ولتاژ باس و تعداد موردنیاز را ارسال کنید. در قطعات جایگزین، تطبیق دیتاشیت، پین‌آوت، پکیج، گیت، تلفات و خنک‌کاری باید هم‌زمان انجام شود. برای معیارهای عمومی‌تر انتخاب، راهنمای خرید IGBT صنعتی نیز قابل استفاده است.
سؤالات متداول درباره IGBT تکی
آیا IGBT تکی همان ترانزیستور سوزنی است
همیشه نه. در بازار گاهی مدل‌های دیسکریت پایه‌دار را تکی یا سوزنی می‌نامند، اما ماژول صنعتی تک‌سوئیچ نیز IGBT تکی محسوب می‌شود. پکیج و کد کامل باید مشخص باشد.
آیا IGBT تکی دیود داخلی دارد
بعضی مدل‌ها دیود موازی سریع دارند و بعضی بدون دیودند. نماد داخلی و پارامترهای دیود در دیتاشیت معیار نهایی است.
IGBT تکی چند پایه دارد
قطعات دیسکریت معمولاً پایه‌های Gate، Collector و Emitter دارند، اما شکل و تعداد اتصالات کمکی در ماژول‌ها متفاوت است. پین‌آوت از روی دیتاشیت بررسی شود.
آیا مدل با آمپر بالاتر جایگزین مستقیم است
خیر. ولتاژ، تلفات، بار گیت، سرعت، دیود، پکیج، پین‌آوت و شرایط حرارتی نیز باید سازگار باشند.
فرق IGBT تکی و دوبل چیست
مدل تکی یک کلید خروجی دارد؛ مدل دوبل دو کلید با آرایش داخلی مشخص، معمولاً نیم‌پل، دارد. شماتیک داخلی تعیین‌کننده است.
آیا IGBT تکی به هیت‌سینک نیاز دارد
در کاربردهای قدرت معمولاً بله. نوع هیت‌سینک و عایق براساس تلفات، RthJC، دمای محیط و حد Tj تعیین می‌شود.
چرا IGBT جدید دوباره می‌سوزد
خرابی درایور، اسنابر، دیود، بار، باس، Dead Time یا خنک‌کاری می‌تواند باقی مانده باشد. علت اصلی باید پیش از تعویض برطرف شود.
آیا می‌توان IGBT را با مولتی‌متر کامل تست کرد
خیر. مولتی‌متر فقط بعضی خرابی‌های آشکار را نشان می‌دهد و عملکرد سوئیچینگ، تحمل ولتاژ و سلامت زیر بار را تأیید نمی‌کند.
برای خرید فقط کد روی بدنه کافی است
کد کامل ضروری است، اما برای جایگزینی بهتر است عکس، مدل دستگاه، دیتاشیت قطعه قبلی و شرایط مدار نیز ارائه شود.
جمع‌بندی
IGBT تکی ممکن است یک ترانزیستور دیسکریت یا یک ماژول تک‌سوئیچ پرقدرت باشد. انتخاب صحیح با تشخیص این ساختار و کد کامل آغاز می‌شود. سپس ولتاژ، جریان در دمای واقعی، VCE sat، تلفات سوئیچینگ، Qg، دیود موازی، SOA، پکیج و مسیر حرارتی بررسی می‌شوند. جایگزینی براساس آمپر، ولتاژ یا ظاهر به تنهایی قابل اعتماد نیست و نتیجه باید در مدار واقعی با شکل موج و دمای کنترل‌شده تأیید شود.
