برای خرید پل دیود سه فاز IXYS نباید فقط به عدد آمپر روی ماژول توجه کرد. پارامترهایی مثل VRRM، جریان متوسط IdAV، جریان هجومی IFSM، مقدار I²t، افت ولتاژ مستقیم، مقاومت حرارتی، دمای کیس، نوع پکیج و آرایش ترمینال‌ها باید با شرایط مدار و دیتاشیت مدل قبلی تطبیق داده شوند. در ورودی اینورترها و منابع تغذیه سه فاز، انتخاب اشتباه پل دیود می‌تواند باعث افزایش دما، خرابی بخش یکسوساز یا ایجاد فشار اضافی روی DC Bus شود.
IXYS یکی از برندهای شناخته‌شده در حوزه نیمه‌هادی‌های قدرت است و سری‌های VUO این شرکت در بسیاری از یکسوسازهای صنعتی، اینورترها، درایوها و منابع تغذیه استفاده می‌شوند. در این راهنما معیارهای اصلی انتخاب، تفاوت مدل‌ها، نحوه خواندن دیتاشیت، تست و جایگزینی پل دیود سه فاز IXYS را بررسی می‌کنیم.
پل دیود سه فاز IXYS در یک نگاه
| موضوع | نکته مهم |
| VRRM | حداکثر ولتاژ معکوس تکرارشونده؛ باید با شبکه و ترنزینت‌ها سازگار باشد |
| IdAV | جریان متوسط خروجی؛ وابسته به شرایط حرارتی و دمای کیس |
| IFSM | تحمل جریان هجومی کوتاه‌مدت؛ جریان دائم نیست |
| I²t | تحمل انرژی پالس و پارامتر مهم برای هماهنگی حفاظتی |
| VF | افت ولتاژ مستقیم و عامل تلفات هدایت |
| Rth | مقاومت حرارتی و عامل کلیدی در انتخاب هیت سینک |
| Package/Pinout | باید با نصب و ترمینال‌های مدل قبلی سازگار باشد |
پل دیود سه فاز IXYS چیست؟
پل دیود سه فاز مجموعه‌ای از شش دیود قدرت است که برق AC سه فاز را به DC تبدیل می‌کند. در هر لحظه دو دیود از پل در مسیر هدایت قرار می‌گیرند و خروجی DC برای تغذیه باس DC، خازن‌ها و مراحل بعدی مدار استفاده می‌شود.
در بسیاری از اینورترهای صنعتی، ساختار کلی ورودی به صورت شبکه سه فاز، پل دیود، DC Link و سپس مرحله IGBT است. بنابراین سلامت Rectifier مستقیماً بر ولتاژ باس DC و عملکرد کل درایو اثر می‌گذارد.
برای درک بهتر ساختار ورودی و باس DC در درایو، مقاله اینورتر چیست را مطالعه کنید.

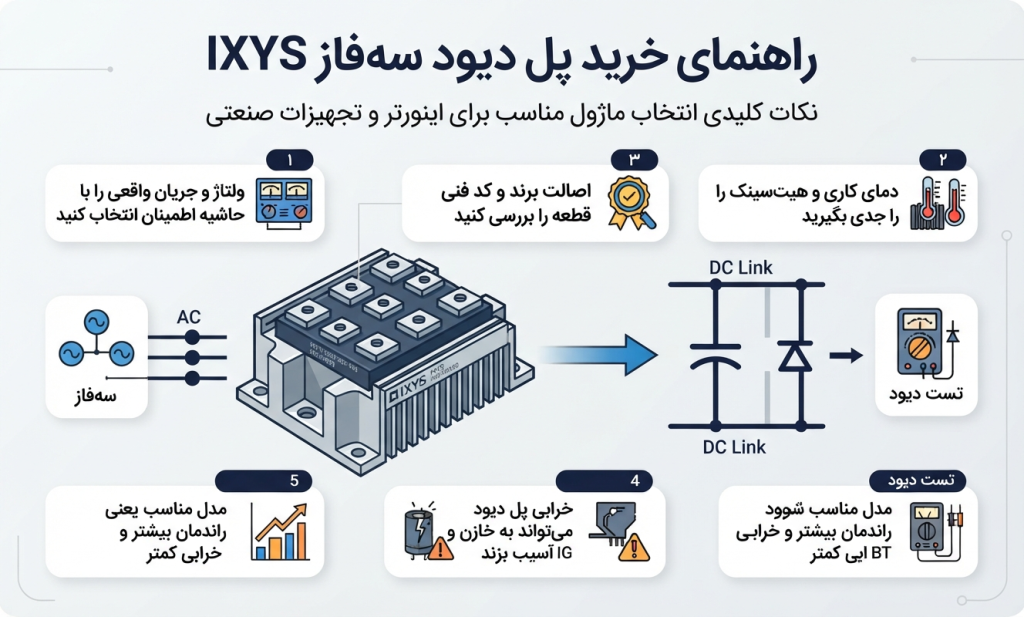

قبل از خرید پل دیود IXYS چه مشخصاتی را بررسی کنیم؟
- Part Number کامل مدل فعلی
- VRRM
- IdAV یا جریان متوسط
- IFSM
- I²t
- Forward Voltage یا VF
- RthJC / RthCH
- حداکثر دمای Junction
- Isolation Voltage در مدل‌های ایزوله
- Package و ابعاد
- Pinout و آرایش ترمینال‌ها
- روش نصب و گشتاور پیچ طبق دیتاشیت
دو مدل با آمپر و ولتاژ مشابه الزاماً جایگزین مستقیم یکدیگر نیستند. اگر ابعاد، فاصله پایه‌ها یا ترمینال‌های AC و DC متفاوت باشند، نصب فیزیکی و سیم‌بندی می‌تواند مشکل ایجاد کند.
پل دیود سه فاز چگونه کار می‌کند؟
در یک پل شش پالسه سه فاز، در هر بازه زمانی دیودی از فاز دارای ولتاژ بالاتر و دیودی از فاز دارای ولتاژ پایین‌تر هدایت می‌کنند. نتیجه یک ولتاژ DC پالسی با Ripple کمتر از یکسوساز تک فاز است. وجود خازن‌های DC Link باعث هموارتر شدن باس DC می‌شود، اما هم‌زمان می‌تواند در لحظه وصل جریان هجومی بالایی ایجاد کند.
به همین دلیل پارامترهای Surge Current، I²t و مدار Precharge در بسیاری از درایوهای صنعتی اهمیت دارند.
VRRM در پل دیود IXYS چیست؟
VRRM یا Repetitive Peak Reverse Voltage بیشترین ولتاژ معکوس تکرارشونده‌ای است که دیود طبق شرایط دیتاشیت می‌تواند تحمل کند. این پارامتر نباید با ولتاژ نامی شبکه اشتباه گرفته شود.
برای انتخاب کلاس ولتاژی باید ولتاژ خط، ولتاژ پیک، ترنزینت‌های شبکه، توپولوژی مدار و Margin طراحی بررسی شوند. یک قانون ثابت مثل «برای شبکه 400 ولت همیشه 1200 ولت» برای همه پروژه‌ها معتبر نیست؛ دیتاشیت و دستورالعمل سازنده تجهیز مرجع اصلی است.
IdAV یا جریان نامی پل دیود چیست؟
IdAV یا Average Output Current جریان متوسطی است که پل دیود در شرایط حرارتی مشخص می‌تواند عبور دهد. این Rating معمولاً در یک دمای کیس یا هیت سینک تعریف می‌شود. بنابراین عدد 55A روی یک سری به معنی تحمل 55 آمپر در هر دما و هر نوع نصب نیست.
هرچه دمای محیط یا کیس بالاتر برود، توانایی دفع حرارت کمتر می‌شود و جریان مجاز می‌تواند کاهش پیدا کند. هنگام جایگزینی علاوه بر IdAV باید منحنی‌های Derating و Rth در دیتاشیت بررسی شوند.
IFSM چیست و چرا مهم است؟
IFSM یا Non-Repetitive Peak Forward Surge Current نشان می‌دهد دیود در یک پالس کوتاه‌مدت مشخص چه جریان هجومی را تحمل می‌کند. این پارامتر برای جریان‌های لحظه‌ای هنگام شارژ DC Link یا شرایط گذرای کوتاه اهمیت دارد.
IFSM جریان دائم نیست. انتخاب پل دیود فقط به دلیل IFSM بالا و بدون توجه به IdAV یا شرایط حرارتی اشتباه است.
I²t در دیتاشیت پل دیود چیست؟
I²t شاخصی برای انرژی حرارتی پالس جریان در شرایط مشخص است و در طراحی هماهنگی حفاظتی با فیوزهای نیمه‌هادی اهمیت دارد. اگر فیوز دیرتر از ظرفیت حرارتی مجاز Rectifier عمل کند، ماژول ممکن است قبل از قطع مدار آسیب ببیند.
برای شناخت بهتر کلاس‌های حفاظتی و انتخاب فیوز صنعتی، مقاله کلاس بندی فیوزها را ببینید.
افت ولتاژ مستقیم VF چه تاثیری دارد؟
هنگامی که دیود هدایت می‌کند، بین آند و کاتد افت ولتاژ وجود دارد. این افت به جریان و دمای Junction وابسته است و بخشی از تلفات حرارتی پل را ایجاد می‌کند. در یک پل سه فاز معمولاً دو دیود هم‌زمان در مسیر هدایت هستند، بنابراین تلفات مجموع دیودهای فعال باید در تحلیل حرارتی لحاظ شود.
برای مقایسه دو مدل، VF را فقط در شرایط تست مشابه مقایسه کنید؛ اختلاف جریان یا دمای تست می‌تواند مقایسه مستقیم را بی‌معنی کند.
Rth و دمای کاری چه اهمیتی دارند؟
Rth یا Thermal Resistance نشان می‌دهد گرما با چه مقاومتی از Junction به Case و سپس به هیت سینک منتقل می‌شود. هرچه مسیر حرارتی ضعیف‌تر باشد، دمای Junction در یک توان تلفاتی مشخص بیشتر می‌شود.
- RthJC: Junction to Case
- RthCH: Case to Heatsink در صورت اعلام سازنده
- Tj max: حداکثر دمای مجاز Junction
- Tc: دمای کیس در شرایط Rating
انتخاب هیت سینک باید بر اساس تلفات واقعی، دمای محیط و مقاومت حرارتی کل مسیر انجام شود، نه فقط بر اساس اندازه ظاهری ماژول.
مدل‌های پرکاربرد IXYS کدام‌اند؟
در خانواده VUO مدل‌های مختلفی با کلاس‌های جریان و ولتاژ متفاوت وجود دارند. از نمونه‌های شناخته‌شده بازار می‌توان به VUO50، VUO52، VUO55، VUO82، VUO110 و VUO160 اشاره کرد. مشخصات عددی هر کد باید از دیتاشیت همان Part Number خوانده شود.
| سری | کاربرد انتخابی | نکته |
| VUO50 | کلاس جریان حدود 50A | نسخه‌های ولتاژی مختلف دارد؛ Part Number کامل مهم است |
| VUO52 | کلاس جریان حدود 55A | برای ورودی اینورتر و منابع DC در سری‌های مختلف استفاده می‌شود |
| VUO55 | کلاس جریان بالاتر از 50A | مشخصات دقیق فقط از دیتاشیت همان پسوند |
| VUO82 | کاربردهای جریان بالاتر | ولتاژ، پکیج و Thermal را تطبیق دهید |
| VUO110 | درایو و یکسوسازهای توان بالاتر | شرایط هیت سینک تعیین‌کننده است |
| VUO160 | کاربردهای صنعتی پرجریان | هماهنگی مکانیکی و حرارتی ضروری است |
تفاوت VUO50 و VUO52 چیست؟
این دو خانواده ممکن است از نظر جریان اسمی نزدیک باشند، اما تفاوت می‌تواند در Package، ولتاژهای قابل سفارش، مشخصات حرارتی و برخی پارامترهای الکتریکی باشد. بنابراین جایگزینی فقط با دیدن «50 یا 52» روی کد محصول انجام نشود.
Part Number کامل، مثلاً پسوند مربوط به Voltage Class و Package، باید با دیتاشیت مدل قبلی مقایسه شود.
برای شبکه سه فاز چه کلاس ولتاژی انتخاب شود؟
کلاس ولتاژی باید با بیشترین ولتاژ معکوس واقعی روی دیودها، ترنزینت‌های شبکه و Margin طراحی هماهنگ باشد. در تجهیزات صنعتی، سازنده درایو یا منبع تغذیه معمولاً کلاس مناسب Rectifier را بر اساس توپولوژی خود تعیین کرده است.
اگر پل دیود در حال تعویض است، بهترین نقطه شروع همان Part Number اصلی یا مدلی با مشخصات معادل و تأییدشده است. افزایش بی‌دلیل Voltage Class نیز همیشه بدون اثر نیست؛ ممکن است پارامترهای دیگر یا Package متفاوت باشند.
برای اینورتر چند آمپر پل دیود لازم است؟
جریان ورودی اینورتر به توان موتور، راندمان، ولتاژ شبکه، Power Factor و رفتار DC Link وابسته است. بنابراین انتخاب Rectifier فقط از روی توان موتور یا جریان خروجی اینورتر دقیق نیست.
اگر در حال تعمیر درایو هستید، Part Number اصلی و دیتاشیت مرجع مطمئن‌تری هستند. در طراحی جدید باید جریان RMS و متوسط یکسوساز، شرایط حرارتی و جریان هجومی محاسبه شوند.
آیا آمپر بیشتر همیشه بهتر است؟
خیر. آمپر بالاتر می‌تواند Margin حرارتی بیشتری ایجاد کند، اما اگر Package، Pinout، Voltage Class یا مشخصات دینامیکی سازگار نباشند، ماژول جایگزین مناسبی نیست. همچنین ماژول بزرگ‌تر ممکن است به هیت سینک یا چیدمان متفاوت نیاز داشته باشد.
چگونه مدل جایگزین پل دیود IXYS پیدا کنیم؟
- Part Number کامل قطعه اصلی را ثبت کنید.
- VRRM را با مدل جایگزین مقایسه کنید.
- IdAV و شرایط دمایی Rating را بررسی کنید.
- IFSM و I²t را مقایسه کنید.
- VF و مشخصات حرارتی را بررسی کنید.
- Package، ابعاد و Pinout را تطبیق دهید.
- Isolation Voltage و روش Mounting را بررسی کنید.
- در صورت استفاده داخل VFD، با Manual یا BOM سازنده درایو تطبیق نهایی انجام دهید.
پکیج و Pinout چه اهمیتی دارد؟
در یک پل دیود سه فاز معمولاً سه ترمینال AC و دو ترمینال DC مثبت و منفی وجود دارد، اما ترتیب و شکل فیزیکی این ترمینال‌ها بین سری‌ها متفاوت است. اشتباه در Pinout می‌تواند باعث اتصال کوتاه و خرابی فوری شود.
قبل از نصب، علامت‌های ~، + و – روی ماژول و دیاگرام دیتاشیت را بررسی کنید. هرگز صرفاً بر اساس محل ظاهری ترمینال‌ها سیم‌بندی نکنید.

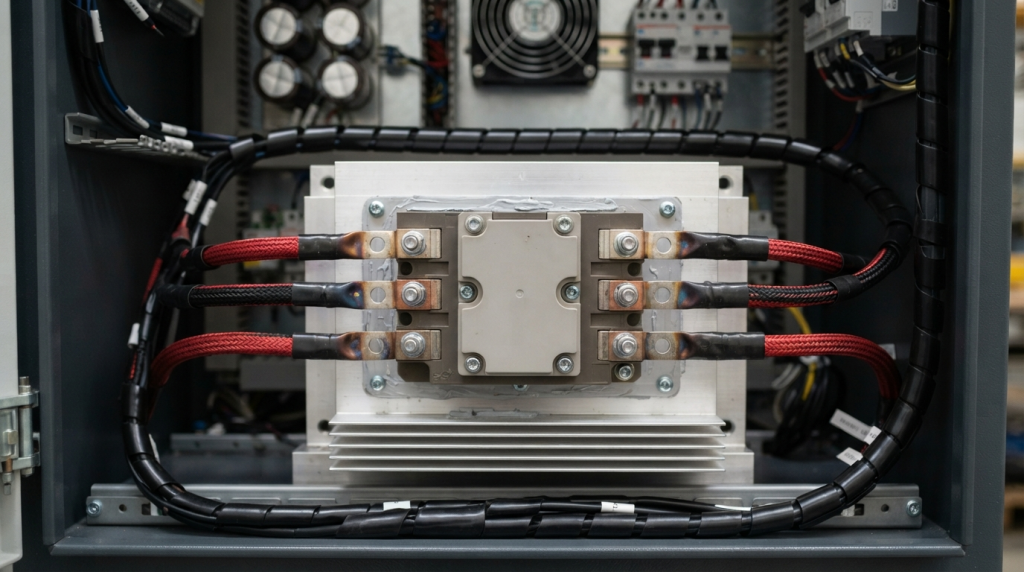

نصب پل دیود IXYS روی هیت سینک
- سطح تماس باید صاف و تمیز باشد.
- Thermal Interface Material طبق توصیه سازنده استفاده شود.
- پیچ‌ها با ترتیب و گشتاور توصیه‌شده بسته شوند.
- فشار بیش از حد می‌تواند به پکیج یا DCB آسیب بزند.
- هوادهی و دمای محیط در انتخاب هیت سینک لحاظ شوند.
گشتاور پیچ یک عدد عمومی برای تمام پل‌های IXYS نیست. مقدار دقیق باید از دیتاشیت همان Package استخراج شود.
علائم خرابی پل دیود سه فاز
- اتصال کوتاه بین AC و خروجی DC
- سوختن فیوز ورودی
- بالا نیامدن صحیح DC Bus
- گرمای غیرعادی ماژول
- عدم تقارن ورودی یا Ripple غیرعادی
- آسیب ظاهری، ترک یا تغییر رنگ ناشی از حرارت
این علائم به تنهایی خرابی قطعه را اثبات نمی‌کنند و باید با اندازه‌گیری و بررسی مدار تأیید شوند.

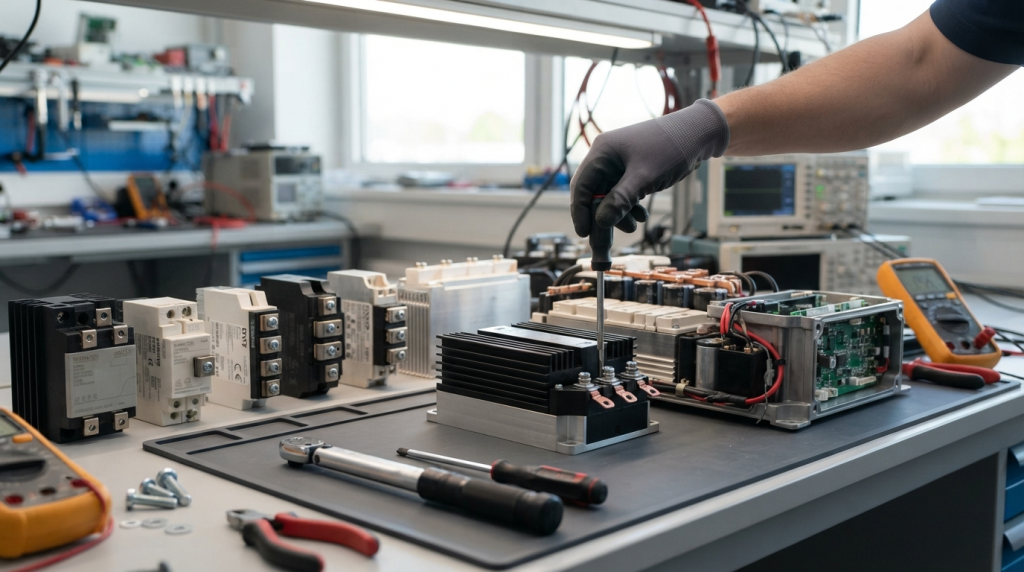

تست پل دیود سه فاز IXYS با مولتی متر
- برق دستگاه را کامل قطع کنید.
- از تخلیه کامل خازن‌های DC Link مطمئن شوید.
- در صورت امکان ماژول را از مسیرهای موازی مدار ایزوله کنید.
- مولتی متر را روی Diode Test قرار دهید.
- هر شاخه بین ترمینال AC و DC+ / DC- را در دو جهت بررسی کنید.
- افت ولتاژ مستقیم و OL جهت معکوس را مقایسه کنید.
- اتصال کوتاه دوطرفه یا Open غیرعادی را بررسی کنید.
تست داخل مدار ممکن است تحت تاثیر خازن‌ها، مقاومت‌ها یا مسیرهای موازی نتیجه اشتباه بدهد. برای نتیجه قطعی‌تر باید اثر مدار حذف شود.
پل دیود IXYS اصل را چگونه تشخیص دهیم؟
تشخیص اصالت فقط از روی رنگ چاپ، وزن یا ظاهر بدنه قابل اتکا نیست. معیارهای بهتر شامل Part Number کامل، تطبیق ابعاد و Pinout با دیتاشیت، Traceability فروشنده، بسته‌بندی معتبر و بررسی مشخصات الکتریکی است.
اگر قطعه برای تعمیر اینورتر حساس استفاده می‌شود، منبع خرید قابل ردیابی و تطبیق دقیق دیتاشیت اهمیت بیشتری از تشخیص‌های ظاهری دارد.
چک لیست خرید پل دیود سه فاز IXYS
- Part Number کامل
- برند IXYS / Littelfuse و اصالت منبع
- VRRM
- IdAV و شرایط دمایی
- IFSM
- I²t
- VF
- Rth
- Tj max
- Isolation Voltage
- Package
- Pinout
- ابعاد نصب
- نوع هیت سینک و شرایط خنک‌کاری
خرید پل دیود مناسب برای تعمیر یا طراحی صنعتی
اگر هدف تعویض قطعه سوخته است، بهترین مسیر شروع از کد کامل ماژول قبلی است. اگر مدل دقیق موجود نیست، جایگزین باید بر اساس مجموعه مشخصات الکتریکی، حرارتی و مکانیکی انتخاب شود، نه فقط بر اساس آمپر و ولتاژ.
برای مشاهده محصولات موجود و مقایسه مدل‌ها، وارد دسته خرید پل دیود شوید.
سوالات متداول
پل دیود سه فاز IXYS چیست؟
ماژول یکسوساز قدرتی شامل شش دیود است که AC سه فاز را به DC تبدیل می‌کند و در درایو، اینورتر و منابع تغذیه صنعتی کاربرد دارد.
برای انتخاب پل دیود IXYS فقط آمپر کافی است؟
خیر. VRRM، IdAV، IFSM، I²t، Rth، VF، Package و Pinout نیز باید بررسی شوند.
IFSM همان جریان نامی است؟
خیر. IFSM جریان هجومی کوتاه‌مدت است و برای کار دائم استفاده نمی‌شود.
I²t چه کاربردی دارد؟
در تحلیل تحمل انرژی پالس و هماهنگی حفاظتی با فیوز نیمه‌هادی اهمیت دارد.
آیا می‌توان مدل آمپر بالاتر را جایگزین کرد؟
فقط اگر ولتاژ، پکیج، Pinout، مشخصات حرارتی و سایر پارامترها نیز سازگار باشند.
آیا پل دیود IXYS حتماً به هیت سینک نیاز دارد؟
در کاربردهای قدرت معمولاً دفع حرارت مناسب ضروری است؛ شرایط دقیق نصب و Thermal Design باید از دیتاشیت همان مدل استخراج شود.
چطور پل دیود خراب را تست کنیم؟
با Diode Test می‌توان هر شاخه را بررسی کرد، اما تست داخل مدار ممکن است تحت تاثیر مسیرهای موازی باشد.
برای شبکه 400 ولت چه VRRM لازم است؟
یک عدد ثابت برای همه طراحی‌ها وجود ندارد. باید توپولوژی، ترنزینت و الزامات سازنده تجهیز بررسی شوند.
جمع بندی
برای خرید پل دیود سه فاز IXYS، تطبیق Part Number و پارامترهای VRRM، IdAV، IFSM، I²t، Rth، Package و Pinout مهم‌تر از انتخاب صرف بر اساس آمپر است. در تعمیر اینورتر نیز باید شرایط حرارتی و مشخصات مدل اصلی مبنای جایگزینی قرار گیرد.
