کلاس بندی فیوزها چیست؟ بررسی کامل انواع فیوز+ مشخصات و کاربردها

فیوز یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای الکتریکی و الکترونیکی است که وظیفه دارد در زمان بروز اضافه‌بار یا اتصال کوتاه، مسیر جریان را قطع کند و از آسیب دیدن تجهیزات، سیم‌کشی و حتی بروز خطرات جدی‌تر جلوگیری کند. با اینکه عملکرد کلی فیوز ساده به نظر می‌رسد، اما در عمل انواع مختلفی از فیوزها برای شرایط کاری متفاوت طراحی شده‌اند و هرکدام ویژگی‌ها، ساختار و کاربرد خاص خود را دارند. به همین دلیل، شناخت دقیق کلاس بندی فیوزها برای تکنسین‌ها، مهندسان برق، فعالان حوزه اتوماسیون صنعتی و حتی خریداران تجهیزات برقی اهمیت زیادی دارد. در این مقاله، دسته بندی فیوزها را از جنبه‌های مختلف مانند سطح ولتاژ، نوع جریان، ساختار، عملکرد و مشخصات فنی بررسی می‌کنیم تا بتوانید دیدی کامل و کاربردی نسبت به انتخاب و استفاده از انواع فیوز به دست آورید. اگر قصد خرید، انتخاب یا مقایسه فیوز مناسب را دارید، این راهنما به شما کمک می‌کند تفاوت مدل‌ها را بهتر بشناسید و انتخاب دقیق‌تری داشته باشید.

مطالب مهم مقاله…

فیوز چیست و چه نقشی در حفاظت مدار دارد؟

فیوز یک قطعه حفاظتی است که در مسیر مدار قرار می‌گیرد تا در صورت عبور جریان بیشتر از حد مجاز، با ذوب شدن المان داخلی خود، مدار را قطع کند. این عملکرد ساده اما بسیار مهم، از تجهیزات الکتریکی در برابر آسیب‌های ناشی از اضافه‌بار و اتصال کوتاه محافظت می‌کند. در واقع اگر فیوز در مدار وجود نداشته باشد، افزایش ناگهانی جریان می‌تواند باعث داغ شدن سیم‌ها، سوختن قطعات، آسیب به دستگاه‌ها و حتی ایجاد آتش‌سوزی شود. به همین دلیل، فیوز را باید یکی از ابتدایی‌ترین و در عین حال ضروری‌ترین اجزای ایمنی در سیستم‌های برقی دانست. نقش فیوز فقط به قطع جریان محدود نمی‌شود، بلکه انتخاب صحیح آن می‌تواند سطح ایمنی مدار را به شکل قابل توجهی افزایش دهد. برای مثال، در یک تابلو برق صنعتی یا مدار کنترلی، استفاده از فیوز نامناسب ممکن است باعث شود یا مدار زودتر از حد لازم قطع شود یا در زمان خطر، عملکرد حفاظتی کافی نداشته باشد. به طور کلی، اهمیت فیوز در سه نکته اصلی خلاصه می‌شود:

• حفاظت از تجهیزات در برابر جریان اضافی
• جلوگیری از آسیب به سیم‌کشی و اجزای مدار
• افزایش ایمنی کلی سیستم الکتریکی

به همین دلیل، شناخت درست عملکرد فیوز مقدمه‌ای ضروری برای درک بهتر انواع فیوزها و نحوه طبقه بندی آن‌ها است.

کلاس بندی فیوزها بر چه اساسی انجام می‌شود؟

کلاس بندی فیوزها بر اساس چند معیار اصلی انجام می‌شود و دقیقا به همین دلیل است که هنگام انتخاب فیوز نمی‌توان تنها به آمپر آن توجه کرد. در عمل، هر فیوز را باید با توجه به شرایط مدار، نوع بار، ولتاژ کاری، نوع جریان و سرعت عملکرد انتخاب کرد. به بیان ساده، دسته بندی فیوزها کمک می‌کند بدانیم هر نوع فیوز برای چه کاربردی ساخته شده و در چه محیطی بهترین بازده را دارد. یکی از رایج‌ترین روش‌های طبقه بندی فیوزها، تقسیم آن‌ها بر اساس سطح ولتاژ است؛ یعنی فیوزهای فشار ضعیف و فیوزهای فشار قوی. روش مهم دیگر، تقسیم‌بندی بر اساس نوع جریان است که شامل فیوزهای AC و DC می‌شود. همچنین از نظر ساختار، فیوزها می‌توانند در مدل‌های کارتریجی، شیشه‌ای، سرامیکی، مینیاتوری یا HRC قرار بگیرند. از نظر عملکرد نیز معمولا با فیوزهای تندکار، کندکار، محدودکننده جریان و قابل تنظیم مجدد روبه‌رو هستیم. مهم‌ترین مبانی طبقه بندی فیوزها را می‌توان این‌طور خلاصه کرد:

• سطح ولتاژ کاری
• نوع جریان مدار
• ساختار و فرم فیزیکی
• سرعت قطع و رفتار عملکردی
• نوع کاربرد در صنعت، ساختمان یا تجهیزات الکترونیکی

شناخت این معیارها باعث می‌شود انتخاب فیوز از حالت حدسی خارج شود و به یک تصمیم فنی و دقیق تبدیل شود.

مشخصات فنی فیوزها چیست؟

برای شناخت دقیق انواع فیوزها، باید مشخصات فنی آن‌ها را نیز به‌خوبی بشناسیم، چون بخش مهمی از تفاوت بین مدل‌های مختلف دقیقا در همین پارامترها مشخص می‌شود. اولین مشخصه مهم، جریان نامی است؛ یعنی حداکثر جریانی که فیوز می‌تواند در شرایط عادی بدون قطع شدن تحمل کند. دومین پارامتر مهم، ولتاژ نامی است که نشان می‌دهد فیوز برای چه سطح ولتاژی طراحی شده و در چه محدوده‌ای می‌تواند به‌صورت ایمن عمل کند. پارامتر مهم دیگر، قدرت قطع یا ظرفیت شکست است که مشخص می‌کند فیوز در زمان وقوع اتصال کوتاه تا چه سطحی از جریان خطا را می‌تواند بدون خطر قطع کند. علاوه بر این، زمان ذوب یا سرعت عملکرد فیوز نیز اهمیت زیادی دارد، زیرا بعضی از مدارها به فیوز تندکار و بعضی دیگر به فیوز کندکار نیاز دارند. در فیوزهای صنعتی، پارامتر I²T هم مهم است، چون مقدار انرژی عبوری تا لحظه قطع را نشان می‌دهد. به طور خلاصه، مشخصات فنی مهم فیوز شامل این موارد است:

• جریان نامی
• ولتاژ نامی
• قدرت قطع
• زمان عملکرد یا زمان ذوب
• پارامتر I²T
• محدوده دمای کاری

شناخت این مشخصات کمک می‌کند در زمان خرید یا انتخاب فیوز، فقط به نام یا ظاهر محصول اکتفا نکنیم و انتخابی دقیق‌تر داشته باشیم.

انواع فیوزها بر اساس سطح ولتاژ

یکی از مهم‌ترین روش‌های دسته بندی فیوزها، تقسیم آن‌ها بر اساس سطح ولتاژ کاری است. در این روش، فیوزها معمولا به دو گروه اصلی فیوزهای فشار ضعیف یا LV و فیوزهای فشار قوی یا HV تقسیم می‌شوند. فیوزهای فشار ضعیف بیشتر در مدارهایی با ولتاژ پایین‌تر از 1000 ولت به کار می‌روند و در تابلوهای برق، تجهیزات صنعتی، سیستم‌های توزیع و حتی برخی کاربردهای ساختمانی استفاده فراوانی دارند. در مقابل، فیوزهای فشار قوی برای شبکه‌ها و تجهیزاتی طراحی شده‌اند که با ولتاژهای بالاتر کار می‌کنند و معمولا در پست‌ها، شبکه‌های قدرت و تجهیزات توزیع انرژی دیده می‌شوند. تفاوت این دو گروه فقط در عدد ولتاژ نیست، بلکه در ساختار، ابعاد، قدرت قطع و نوع کاربرد نیز تفاوت‌های مهمی دارند. در فیوزهای فشار قوی، توان مهار جریان خطا و کنترل قوس الکتریکی اهمیت بسیار بیشتری پیدا می‌کند و به همین دلیل طراحی آن‌ها تخصصی‌تر است. در انتخاب فیوز بر اساس سطح ولتاژ، توجه به این موارد ضروری است:

• تطابق ولتاژ نامی فیوز با ولتاژ مدار
• بررسی شرایط بهره‌برداری و نوع نصب
• در نظر گرفتن قدرت قطع مورد نیاز
• توجه به محیط استفاده، مانند صنعتی یا شبکه توزیع

به طور کلی، اگر سطح ولتاژ مدار به‌درستی در انتخاب فیوز لحاظ نشود، عملکرد حفاظتی آن با اختلال روبه‌رو می‌شود و احتمال آسیب به تجهیزات افزایش پیدا می‌کند.

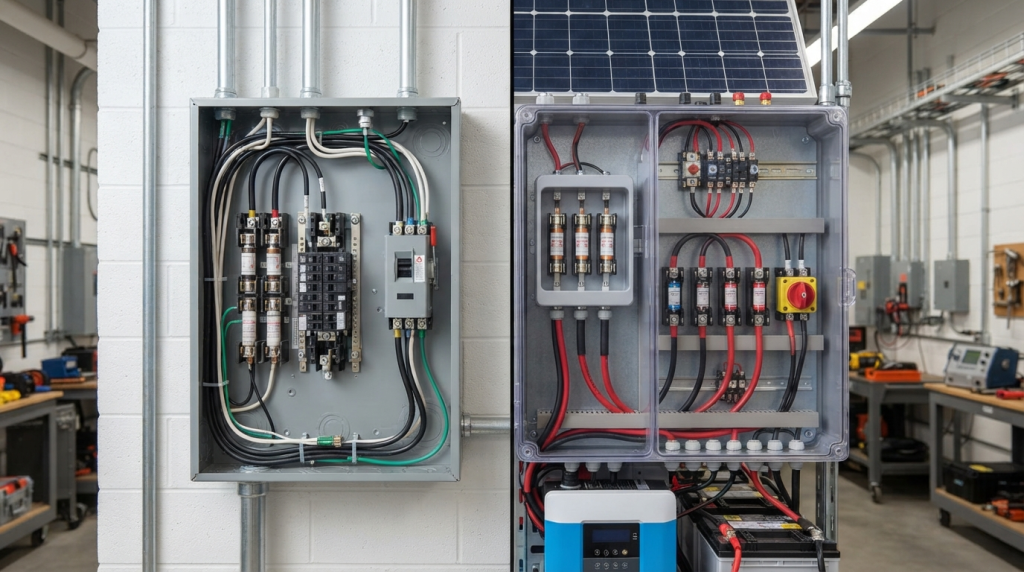

انواع فیوزها بر اساس نوع جریان

یکی دیگر از رایج‌ترین روش‌های طبقه بندی فیوزها، تقسیم آن‌ها بر اساس نوع جریان مدار است؛ یعنی فیوزهای AC و فیوزهای DC. این دسته بندی از نظر عملکرد عملی بسیار مهم است، زیرا رفتار جریان متناوب و جریان مستقیم در زمان بروز خطا با یکدیگر تفاوت دارد. در مدارهای AC، جریان به‌صورت متناوب تغییر می‌کند و در هر سیکل از نقطه صفر عبور می‌کند؛ همین ویژگی باعث می‌شود خاموش شدن قوس الکتریکی در بسیاری از مواقع آسان‌تر باشد. اما در مدارهای DC، جریان جهت ثابتی دارد و از صفر عبور نمی‌کند، به همین دلیل کنترل و خاموش کردن قوس در زمان قطع، دشوارتر است. به همین علت، فیوزهای DC معمولا طراحی متفاوتی دارند و در بسیاری از موارد فاصله الکترودها، ابعاد بدنه و ساختار داخلی آن‌ها با فیوزهای AC فرق می‌کند. از نظر کاربرد نیز، فیوزهای AC در شبکه برق شهری، تابلوهای توزیع و بسیاری از تجهیزات عمومی استفاده می‌شوند، در حالی که فیوزهای DC بیشتر در سیستم‌های خورشیدی، باتری‌ها، خودروها، تجهیزات مخابراتی و برخی مدارهای الکترونیکی کاربرد دارند. در زمان انتخاب بین این دو، باید به چند نکته توجه شود:

• نوع جریان مدار
• میزان ولتاژ و جریان کاری
• شرایط قطع قوس
• نوع بار و محل استفاده

به همین دلیل، استفاده از فیوز AC به جای DC یا برعکس، یک اشتباه فنی جدی محسوب می‌شود و می‌تواند ایمنی مدار را کاهش دهد.

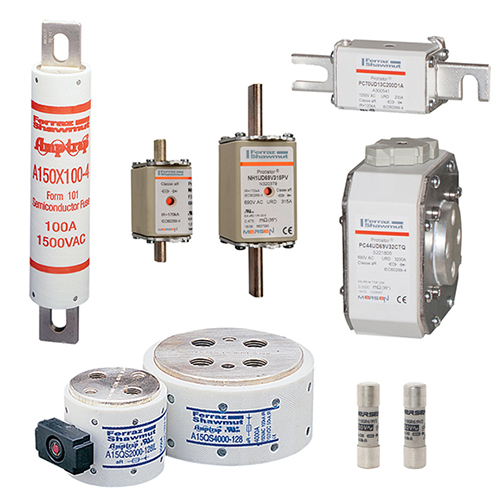

انواع فیوزها بر اساس ساختار و شکل

از نظر ساختار و فرم فیزیکی نیز فیوزها در مدل‌های متنوعی تولید می‌شوند و هرکدام برای کاربرد خاصی مناسب هستند. یکی از شناخته‌شده‌ترین مدل‌ها، فیوز کارتریجی است که در صنایع، تابلوهای برق و تجهیزات مختلف بسیار پرکاربرد است. این نوع فیوز معمولا در بدنه‌ای محصور قرار دارد و به دلیل ایمنی و قدرت عملکرد مناسب، در بسیاری از مدارهای حفاظتی استفاده می‌شود. فیوزهای شیشه‌ای بیشتر در تجهیزات الکترونیکی و لوازم سبک دیده می‌شوند و به دلیل شفاف بودن بدنه، وضعیت داخلی آن‌ها راحت‌تر قابل مشاهده است. فیوزهای سرامیکی نیز در شرایطی استفاده می‌شوند که تحمل حرارتی و استحکام بیشتر نیاز باشد. در کنار این موارد، فیوزهای مینیاتوری، سوئیچی، سیم‌کشی مجدد، Drop Out و Striker نیز هرکدام کاربردهای تخصصی‌تری دارند. انتخاب ساختار مناسب فقط به شکل ظاهری مربوط نیست، بلکه باید با نوع نصب، شدت جریان، فضای در دسترس و محیط کاری متناسب باشد. به طور معمول، هنگام بررسی ساختار فیوز باید این موارد را در نظر گرفت:

• نوع محفظه و جنس بدنه
• روش نصب و تعویض
• شرایط محیطی و حرارتی
• نوع کاربرد صنعتی یا الکترونیکی

در نتیجه، ساختار فیزیکی فیوز نقش مهمی در ایمنی، سهولت نگهداری و عملکرد آن دارد و نباید تنها بر اساس ظاهر یا قیمت انتخاب شود.

طبقه بندی فیوزها بر اساس عملکرد

در یک تقسیم‌بندی مهم دیگر، فیوزها بر اساس رفتار عملکردی و سرعت واکنش به جریان خطا دسته‌بندی می‌شوند. در این روش، معمولا با فیوزهای تندکار، کندکار، محدودکننده جریان، غیرمحدودکننده و قابل تنظیم مجدد روبه‌رو هستیم. فیوز تندکار برای مدارهایی مناسب است که حتی افزایش کوتاه‌مدت جریان هم می‌تواند به تجهیزات آن‌ها آسیب بزند؛ مانند برخی بردهای الکترونیکی و قطعات حساس. در مقابل، فیوز کندکار برای مدارهایی به‌کار می‌رود که در لحظه راه‌اندازی، جریان اولیه بالایی دارند؛ مانند موتورها، ترانس‌ها یا بعضی بارهای القایی. اگر در این مدارها از فیوز تندکار استفاده شود، ممکن است فیوز بدون وجود خطای واقعی، مدار را قطع کند. فیوز محدودکننده جریان نیز به‌گونه‌ای طراحی می‌شود که در زمان بروز خطا، شدت جریان عبوری را در زمان بسیار کوتاه کاهش دهد و از آسیب شدید به مدار جلوگیری کند. در برخی کاربردها، فیوزهای قابل تنظیم مجدد نیز استفاده می‌شوند که پس از رفع خطا، به حالت اولیه بازمی‌گردند. برای شناخت بهتر این دسته، این معیارها مهم هستند:

• سرعت واکنش به اضافه‌جریان
• تحمل جریان لحظه‌ای راه‌اندازی
• میزان محدودسازی جریان خطا
• امکان تعویض یا بازیابی مجدد

به همین دلیل، درک رفتار عملکردی فیوز اهمیت زیادی دارد، چون انتخاب نادرست در این بخش می‌تواند باعث خطاهای مکرر یا ضعف در حفاظت واقعی مدار شود.

راهنمای انتخاب فیوز مناسب

انتخاب فیوز مناسب فقط به دانستن نام انواع فیوز محدود نمی‌شود، بلکه نیازمند بررسی دقیق شرایط کاری مدار است. اولین قدم، تعیین جریان نامی مناسب است؛ یعنی فیوز باید بتواند جریان عادی مدار را تحمل کند، اما در برابر اضافه‌بار یا اتصال کوتاه به‌موقع عمل کند. قدم بعدی، بررسی ولتاژ نامی است که باید با ولتاژ واقعی مدار تطابق داشته باشد. سپس باید قدرت قطع فیوز را با سطح جریان خطای احتمالی مقایسه کرد، زیرا در مدارهای صنعتی و پرقدرت، انتخاب فیوزی با قدرت قطع پایین می‌تواند خطرناک باشد. نوع بار نیز بسیار مهم است؛ برای مثال، مدارهای موتوری، بارهای مقاومتی، تجهیزات الکترونیکی و سیستم‌های DC هرکدام شرایط متفاوتی دارند. علاوه بر این، محیط نصب مانند دمای بالا، رطوبت، گردوغبار یا محدودیت فضا می‌تواند روی انتخاب نهایی تاثیر بگذارد. در زمان خرید یا انتخاب فیوز، بهتر است این چک‌لیست را در نظر بگیرید:

• جریان نامی مدار چقدر است؟
• ولتاژ کاری AC است یا DC؟
• قدرت قطع مورد نیاز چه میزان است؟
• بار مورد نظر موتوری، مقاومتی یا الکترونیکی است؟
• شرایط محیطی نصب چگونه است؟

اگر این عوامل به‌صورت همزمان بررسی شوند، انتخاب فیوز دقیق‌تر، ایمن‌تر و اقتصادی‌تر خواهد بود و احتمال خرابی تجهیزات یا قطع ناخواسته مدار کاهش پیدا می‌کند.

جدول مقایسه انواع فیوزها

برای درک بهتر تفاوت‌ها، جدول زیر یک مقایسه کاربردی میان مهم‌ترین انواع فیوزها ارائه می‌دهد. این جدول کمک می‌کند هنگام مطالعه یا انتخاب، تصویری سریع و روشن از جایگاه هر نوع فیوز داشته باشید.

این جدول جایگزین توضیح تخصصی نیست، اما برای جمع‌بندی اولیه و تصمیم‌گیری سریع بسیار مفید است.

سوالات متداول

۱. کلاس بندی فیوزها بر چه اساسی انجام می‌شود؟

بر اساس ۴ عامل اصلی: سطح ولتاژ، نوع جریان (AC/DC)، ساختار فیزیکی و سرعت عملکرد. انتخاب دقیق مستلزم در نظر گرفتن هم‌زمان این موارد است.

۲. تفاوت فیوز AC و DC در چیست؟

در مدارهای AC، جریان از صفر عبور می‌کند و قطع قوس آسان‌تر است. در DC به دلیل جریان پیوسته، فیوز باید ساختار داخلی متفاوت و فاصله بیشتری برای مهار قوس الکتریکی داشته باشد.

۳. تفاوت فیوز فشار ضعیف (LV) و فشار قوی (HV) چیست؟

تفاوت فقط در ولتاژ نیست؛ فیوزهای HV باید قدرت قطع (Breaking Capacity) بسیار بالاتر و عایق‌بندی تخصصی‌تری داشته باشند تا در برابر انرژی عظیم قوس الکتریکی در ولتاژهای بالا مقاوم باشند.

۴. چه زمانی از فیوز تندکار یا کندکار استفاده می‌کنیم؟

فیوز تندکار برای قطعات الکترونیکی حساس (قطع آنی) و فیوز کندکار برای بارهای دارای جریان هجومی (مثل موتورها) طراحی شده تا از قطع کاذب هنگام راه‌اندازی جلوگیری شود.

۵. مهم‌ترین معیارها برای انتخاب فیوز چیست؟

بررسی دقیق این ۴ مورد الزامی است: جریان نامی (آمپر)، ولتاژ نامی، قدرت قطع (تحمل اتصال کوتاه) و نوع بار (مقاومتی یا القایی).

جمع بندی

کلاس بندی فیوزها یکی از موضوعات مهم در انتخاب صحیح تجهیزات حفاظتی برق است. فیوزها بر اساس عواملی مانند سطح ولتاژ، نوع جریان، ساختار و نحوه عملکرد دسته‌بندی می‌شوند و شناخت این تفاوت‌ها به انتخاب دقیق‌تر کمک می‌کند. همچنین بررسی مشخصاتی مثل جریان نامی، ولتاژ نامی و قدرت قطع در کنار نوع کاربرد، نقش مهمی در عملکرد ایمن مدار دارد. در مجموع، هرچه آشنایی با انواع فیوزها بیشتر باشد، انتخاب مطمئن‌تر و بهره‌برداری بهتری از تجهیزات برقی خواهید داشت. اگر در این زمینه به دنبال انتخاب مناسب‌تر هستید، راد الکتریک می‌تواند مرجع خوبی برای بررسی و مقایسه انواع فیوزها باشد.
