دیتاشیت IGBT سند فنی رسمی سازنده است که محدوده‌های الکتریکی، حرارتی و سوئیچینگ قطعه را مشخص می‌کند. پارامترهایی مانند VCES، IC، VCE(sat)، VGE(th)، Qg، Eon/Eoff، Rth و Tj نشان می‌دهند IGBT در چه ولتاژ، جریان، دما و شرایط سوئیچینگ می‌تواند کار کند. برای انتخاب یا جایگزینی IGBT نباید فقط ولتاژ و جریان نامی را مقایسه کرد؛ شرایط تست، تلفات، درایور گیت، SOA، پکیج و مشخصات حرارتی نیز باید بررسی شوند.
اگر دیتاشیت را فقط به چشم یک جدول از اعداد نگاه کنیم، احتمال انتخاب اشتباه بالا می‌رود. روش درست این است که ابتدا ساختار دیتاشیت را بشناسیم، سپس Maximum Ratings، مشخصات استاتیک، دینامیک، حرارتی و نمودارها را در کنار Test Conditions تحلیل کنیم. در این راهنما همین مسیر را قدم‌به‌قدم طی می‌کنیم.
دیتاشیت IGBT در یک نگاه
| بخش | پارامترهای مهم | کاربرد |
| Absolute Maximum Ratings | VCES، IC، ICM، VGE max، Tj | تشخیص حدود غیرقابل عبور |
| Static Characteristics | VCE(sat)، VGE(th)، Leakage | بررسی رفتار روشن و خاموش |
| Dynamic Characteristics | Qg، td(on)، tr، td(off)، tf | طراحی گیت و سرعت سوئیچینگ |
| Switching Energy | Eon، Eoff | تخمین تلفات سوئیچینگ |
| Thermal | RthJC، RthCH، Tj | طراحی هیت‌سینک و حرارت |
| Safe Operating Area | SOA، RBSOA، SCSOA | بررسی محدوده کار ایمن |
| Diode | VF، trr، Qrr | تحلیل دیود داخلی یا موازی |
| Graphs | Output، Transfer، Gate Charge، Energy | تحلیل نقطه کاری واقعی |
دیتاشیت IGBT چیست؟
دیتاشیت یا Data Sheet سندی است که سازنده برای یک قطعه مشخص منتشر می‌کند و اطلاعاتی مانند ولتاژ مجاز، جریان، تلفات، دما، پکیج، شرایط تست و نمودارهای عملکرد را در اختیار طراح قرار می‌دهد. در قطعات قدرت مثل IGBT، دیتاشیت فقط برای شناسایی قطعه نیست؛ پایه تصمیم طراحی حرارتی، انتخاب Gate Driver، حفاظت و بررسی جایگزین مناسب است.
برای مشاهده محصولات واقعی و مقایسه مدل‌های موجود می‌توانید به دسته خرید IGBT صنعتی مراجعه کنید؛ اما مقاله حاضر روی خواندن و تفسیر دیتاشیت تمرکز دارد.
چگونه دیتاشیت IGBT را بخوانیم؟
بهترین روش این است که دیتاشیت را از بالا تا پایین خطی نخوانیم. ابتدا بخش‌های کلیدی را به ترتیب زیر بررسی کنیم:
- Part Number، نوع IGBT و پکیج
- Absolute Maximum Ratings
- Static Characteristics
- Dynamic / Switching Characteristics
- Thermal Characteristics
- Diode Characteristics
- SOA / RBSOA / SCSOA
- نمودارهای Typical Characteristics
- Test Conditions
- Package Drawing، Pinout و Mounting Information
این ترتیب کمک می‌کند قبل از غرق شدن در نمودارها، اول بفهمیم قطعه از نظر کلاس ولتاژ، جریان، دما و ساختار اصلاً برای کاربرد ما مناسب هست یا خیر.
Absolute Maximum Ratings چیست؟
Absolute Maximum Ratings حدودی هستند که نباید از آن‌ها عبور کرد. این اعداد شرایط کاری پیشنهادی نیستند. طراحی حرفه‌ای باید حاشیه کافی داشته باشد و اثر Overshoot، دما، تکرار پالس، Inductance مسیر و شرایط گذرا را در نظر بگیرد.
در این بخش معمولاً VCES، IC، ICM، VGE، توان تلفاتی و Tj max دیده می‌شوند. اگر فقط به مقدار بزرگ این اعداد نگاه کنیم، ممکن است قطعه‌ای را انتخاب کنیم که در نقطه کاری واقعی تلفات یا حاشیه ایمنی نامناسبی دارد.
VCES چیست؟
VCES حداکثر ولتاژ Collector-Emitter در حالت مسدود بودن IGBT و معمولاً با Gate اتصال‌کوتاه‌شده به Emitter یا شرایط تعریف‌شده سازنده است. این پارامتر کلاس ولتاژی قطعه را نشان می‌دهد، اما انتخاب آن نباید با یک درصد حاشیه ثابت برای تمام طراحی‌ها انجام شود.
Overshoot ناشی از Inductance مسیر، توپولوژی مبدل، Snubber، ولتاژ باس، دمای کاری و استاندارد طراحی تعیین می‌کنند چه کلاس ولتاژی مناسب است. بنابراین قانون عمومی مثل «همیشه 20 یا 30 درصد بالاتر» جای تحلیل واقعی مدار را نمی‌گیرد.
IC و ICM چه تفاوتی دارند؟
IC معمولاً جریان پیوسته Collector تحت شرایط حرارتی مشخص است، در حالی که ICM یا Pulsed Collector Current به جریان پالسی در مدت و Duty مشخص اشاره دارد. مقایسه این دو عدد بدون دیدن شرایط دما و Pulse Duration می‌تواند گمراه‌کننده باشد.
در ماژول‌های قدرت، جریان قابل استفاده واقعی اغلب توسط دمای Junction، مقاومت حرارتی، نوع Cooling و تلفات محدود می‌شود؛ بنابراین عدد نامی جریان به تنهایی ظرفیت واقعی سیستم را مشخص نمی‌کند.
VCE(sat) چیست و چرا مهم است؟
VCE(sat) افت ولتاژ Collector-Emitter در حالت روشن و تحت شرایط مشخص جریان، دمای Junction و Gate Voltage است. این پارامتر یکی از مهم‌ترین عوامل تلفات هدایتی IGBT محسوب می‌شود.
برای تخمین ساده می‌توان نوشت:
Pcond ≈ VCE(sat) × IC
این رابطه یک تقریب است و در کاربرد واقعی باید شکل موج جریان و Duty Cycle هم در نظر گرفته شوند. مهم‌تر از خود عدد VCE(sat)، شرایط تست آن است. دو IGBT را فقط وقتی مقایسه کنید که IC، Tj و VGE آن‌ها نزدیک به هم باشند.
VGE(th) چیست و چرا ولتاژ روشن‌شدن کامل نیست؟
VGE(th) یا Gate-Emitter Threshold Voltage ولتاژی است که در شرایط تست بسیار کم‌جریان، مسیر Collector شروع به هدایت می‌کند. این مقدار به معنی Gate Drive مناسب برای روشن‌کردن کامل IGBT نیست.
ولتاژ واقعی درایو باید از Recommended Operating Conditions، Switching Characteristics یا Application Note همان سازنده گرفته شود. نسل‌ها و فناوری‌های مختلف IGBT می‌توانند Gate Drive متفاوتی داشته باشند.
VGE max چیست؟
VGE max حداکثر ولتاژ مجاز بین Gate و Emitter است. عبور از این حد می‌تواند اکسید گیت را آسیب بزند. در طراحی Gate Driver باید Overshoot مثبت و منفی، Inductance مسیر گیت و مقاومت Gate بررسی شوند تا ولتاژ گیت داخل محدوده مجاز بماند.
برای ارتباط این پارامترها با مدار درایو، مقاله درایور IGBT سمیکرون را ببینید.
Qg یا Gate Charge چیست؟
Qg مقدار بار الکتریکی مورد نیاز برای تغییر وضعیت Gate است. این پارامتر به طراح کمک می‌کند قدرت و جریان مورد نیاز Gate Driver را ارزیابی کند. Qg بیشتر معمولاً به انرژی و جریان بیشتری برای سوئیچ سریع نیاز دارد، اما Qg پایین‌تر به‌تنهایی به معنی IGBT بهتر نیست.
Gate Charge باید در کنار Gate Resistance، Driver Current، Miller Plateau، سرعت مطلوب سوئیچینگ، EMI و تلفات بررسی شود. کاهش بیش از حد مقاومت Gate می‌تواند سرعت سوئیچینگ را بالا ببرد ولی Overshoot و EMI را نیز افزایش دهد.
Eon و Eoff چه چیزی را نشان می‌دهند؟
Eon انرژی تلف‌شده هنگام روشن شدن و Eoff انرژی تلف‌شده هنگام خاموش شدن IGBT است. این مقادیر تحت شرایط تست مشخص شامل ولتاژ باس، جریان، دما، Gate Resistance و Gate Voltage اندازه‌گیری می‌شوند.
برای یک تخمین ساده:
Psw ≈ (Eon + Eoff) × fsw
اما اگر شرایط مدار واقعی با شرایط دیتاشیت فاصله زیادی داشته باشد، استفاده مستقیم از این فرمول می‌تواند خطا ایجاد کند. برای مقایسه دو قطعه باید Eon/Eoff را تحت شرایط نزدیک به هم مقایسه کرد.
td(on)، tr، td(off) و tf چیست؟
این پارامترها زمان‌های تأخیر و تغییر وضعیت IGBT را نشان می‌دهند. td(on) تأخیر روشن‌شدن، tr زمان افزایش جریان یا تغییر اصلی هنگام روشن‌شدن، td(off) تأخیر خاموش‌شدن و tf زمان افت جریان است. تعریف دقیق هر پارامتر می‌تواند بین سازندگان کمی متفاوت باشد، بنابراین نمودار Test Circuit و Definition همان دیتاشیت را بررسی کنید.
RthJC و مشخصات حرارتی چیست؟
RthJC مقاومت حرارتی Junction-to-Case را نشان می‌دهد و بیان می‌کند انتقال گرما از Junction به Case با چه مقاومت حرارتی انجام می‌شود. هرچه تلفات بیشتر باشد، اختلاف دمای Junction و Case نیز افزایش پیدا می‌کند.
در تخمین ساده:
ΔT ≈ P × Rth

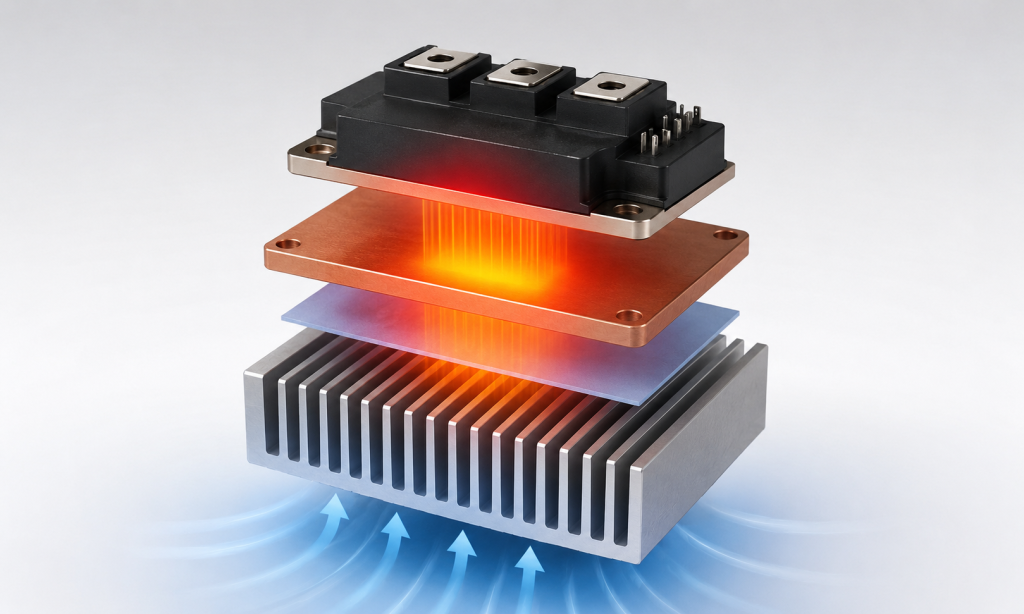

برای طراحی کامل باید مسیر حرارتی Junction → Case → Heatsink → Ambient و همچنین Interface Material، فشار نصب و جریان هوا بررسی شوند.
Tj max چیست؟
Tj max حداکثر دمای مجاز Junction است. رسیدن مداوم به این مرز هدف طراحی نیست. طراح باید با در نظر گرفتن تلفات، دمای محیط، Cooling و Transient Thermal Impedance حاشیه حرارتی کافی ایجاد کند.
SOA، RBSOA و SCSOA چیست؟
Safe Operating Area محدوده‌هایی را نشان می‌دهد که قطعه در آن می‌تواند تحت شرایط مشخص ولتاژ، جریان و زمان کار کند. این بخش در IGBTهای قدرت برای بررسی رخدادهای گذرا بسیار مهم است.
FBSOA
Forward Bias Safe Operating Area محدوده کار ایمن در بایاس مستقیم را نشان می‌دهد.
RBSOA
Reverse Bias Safe Operating Area محدوده ایمنی هنگام خاموش‌شدن و شرایطی است که هم‌زمان ولتاژ و جریان می‌توانند بالا باشند.
SCSOA
Short Circuit Safe Operating Area رفتار قطعه در شرایط اتصال کوتاه و مدت قابل تحمل را مشخص می‌کند. این اطلاعات فقط تحت شرایط تست اعلام‌شده معتبر هستند و برای طراحی حفاظت باید Application Note سازنده نیز بررسی شود.
مشخصات دیود داخلی IGBT را چگونه بخوانیم؟
بسیاری از IGBTهای ماژولی یا قطعات مورد استفاده در اینورترها همراه دیود Freewheel ارائه می‌شوند. پارامترهایی مانند VF، Qrr، trr و جریان دیود می‌توانند روی تلفات و رفتار سوئیچینگ سیستم اثر بگذارند. هنگام جایگزینی، فقط بخش IGBT را مقایسه نکنید؛ دیود همراه نیز باید بررسی شود.
نمودارهای دیتاشیت IGBT را چگونه تحلیل کنیم؟
نمودارهای Typical Characteristics نشان می‌دهند رفتار قطعه در جریان، ولتاژ، دما و Gate Drive مختلف چگونه تغییر می‌کند. چند نمودار مهم عبارت‌اند از:
- Output Characteristics
- Transfer Characteristics
- VCE(sat) vs IC
- VCE(sat) vs Temperature
- Gate Charge Curve
- Switching Energy vs IC
- Switching Energy vs RG
- Thermal Impedance Curve
این نمودارها معمولاً Typical هستند، نه تضمین Worst-case. بنابراین برای تعیین حدود ایمنی باید بخش‌های Guaranteed / Maximum Ratings و شرایط تست نیز بررسی شوند.
تفاوت Typical و Maximum چیست؟
Typical مقدار معمولی یا نمونه‌ای است که سازنده تحت شرایط مشخص مشاهده کرده است و لزوماً Worst-case تضمین‌شده نیست. Maximum یا Minimum در پارامترهای مشخص، حدود تضمین‌شده یا مطلق را نشان می‌دهند. استفاده از Typical برای طراحی Worst-case بدون حاشیه مناسب اشتباه است.
چرا Test Conditions مهم‌تر از خود عدد هستند؟
تقریباً هر پارامتر مهم دیتاشیت در یک شرایط تست مشخص اندازه‌گیری شده است. مثلاً VCE(sat) به IC، Tj و VGE وابسته است؛ Eon/Eoff نیز به VDC، IC، RG، VGE و دما وابسته‌اند. بنابراین مقایسه دو عدد بدون یکسان بودن شرایط تست ممکن است نتیجه اشتباه ایجاد کند.
Preliminary و Final Datasheet چه فرقی دارند؟
بعضی سازندگان در مراحل مختلف توسعه محصول از وضعیت‌هایی مثل Target Data، Preliminary Data و Final Data استفاده می‌کنند. Target یا Preliminary ممکن است هنوز شامل پارامترهای نهایی تضمین‌شده نباشد. برای طراحی نهایی و خرید صنعتی، نسخه معتبر و جدید دیتاشیت سازنده اولویت دارد.
تفاوت دیتاشیت IGBT ماژول و دیسکریت
در IGBT دیسکریت معمولاً تمرکز بیشتری روی مشخصات یک ترانزیستور و دیود آن است؛ در ماژول‌های قدرت، علاوه بر چیپ‌ها، ساختار داخلی، ترمینال‌ها، عایق، پکیج، Baseplate، مقاومت حرارتی ماژول و گاهی NTC نیز اهمیت دارد. به همین دلیل جایگزینی یک ماژول فقط با مقایسه ولتاژ و جریان ممکن نیست.
چگونه دو IGBT را با دیتاشیت مقایسه کنیم؟
برای مقایسه واقعی، یک جدول با شرایط تست نزدیک بسازید و این موارد را کنار هم قرار دهید:
| پارامتر | IGBT A | IGBT B | نکته مقایسه |
| VCES | حاشیه ولتاژ و Overshoot | ||
| IC / ICM | شرایط دما و پالس | ||
| VCE(sat) | IC، Tj و VGE یکسان | ||
| Qg | نیاز Gate Driver | ||
| Eon / Eoff | شرایط تست یکسان | ||
| RthJC | طراحی حرارتی | ||
| Tj max | حاشیه دمایی | ||
| SOA / RBSOA | شرایط گذرا | ||
| Package / Pinout | سازگاری مکانیکی و الکتریکی |
چگونه جایگزین مناسب IGBT پیدا کنیم؟
جایگزینی IGBT باید مرحله‌ای انجام شود. ابتدا کلاس ولتاژ و جریان، سپس پکیج و Pinout، بعد تلفات هدایتی و سوئیچینگ، Gate Drive، مشخصات حرارتی، SOA و دیود بررسی شوند. قطعه‌ای که فقط VCES و IC مشابه دارد ممکن است از نظر Gate Charge یا Switching Energy کاملاً متفاوت باشد.
برای مرحله تجاری انتخاب و مقایسه محصولات، از راهنمای خرید IGBT صنعتی استفاده کنید.
چک‌لیست انتخاب IGBT از روی دیتاشیت
- شماره دقیق قطعه و Revision دیتاشیت
- VCES و حاشیه ولتاژ واقعی مدار
- IC/ICM در دمای واقعی
- VCE(sat) در نقطه کاری
- Gate Drive و VGE مناسب
- Qg و توانایی Driver
- Eon/Eoff در شرایط نزدیک به مدار
- RthJC و مسیر خنک‌کاری
- Tj max و حاشیه حرارتی
- SOA / RBSOA / SCSOA
- مشخصات دیود
- Package، Pinout و Mounting
- نسخه و وضعیت Final/Preliminary دیتاشیت
اشتباهات رایج هنگام خواندن دیتاشیت IGBT
- انتخاب فقط بر اساس VCES و IC
- استفاده از VGE(th) به عنوان ولتاژ درایو
- مقایسه VCE(sat) در شرایط تست متفاوت
- نادیده گرفتن Qg و توان Driver
- استفاده مستقیم از Eon/Eoff بدون تطبیق شرایط تست
- نادیده گرفتن SOA و اتصال کوتاه
- طراحی بر اساس Typical به جای Worst-case
- نادیده گرفتن Thermal Impedance و دمای محیط
- جایگزینی ماژول فقط بر اساس ابعاد و جریان
- استفاده از نسخه قدیمی یا Preliminary دیتاشیت
سوالات متداول
دیتاشیت IGBT چیست؟
سند فنی رسمی سازنده است که مشخصات الکتریکی، حرارتی، سوئیچینگ، پکیج و شرایط تست IGBT را ارائه می‌کند.
VCES در IGBT چیست؟
حداکثر ولتاژ Collector-Emitter در حالت مسدود و تحت شرایط تعریف‌شده سازنده است. انتخاب کلاس ولتاژ باید Overshoot و توپولوژی واقعی را هم در نظر بگیرد.
VCE(sat) چرا مهم است؟
یکی از پارامترهای اصلی تلفات هدایتی است و باید در جریان، دما و Gate Voltage مشابه نقطه کاری مقایسه شود.
VGE(th) همان ولتاژ روشن شدن IGBT است؟
خیر. Threshold فقط شروع هدایت را نشان می‌دهد و Gate Drive واقعی باید از شرایط توصیه‌شده دیتاشیت گرفته شود.
Qg چه تاثیری دارد؟
Gate Charge روی نیاز جریان Driver، سرعت سوئیچینگ، EMI و تلفات اثر می‌گذارد.
Eon و Eoff چیست؟
انرژی تلف‌شده در هر رویداد روشن و خاموش‌شدن هستند و برای تخمین Switching Loss استفاده می‌شوند.
RthJC چیست؟
مقاومت حرارتی از Junction به Case است و برای محاسبه دمای Junction و طراحی خنک‌کاری اهمیت دارد.
SOA چیست؟
Safe Operating Area محدوده‌های ایمن ولتاژ، جریان و زمان را تحت شرایط مشخص نشان می‌دهد.
آیا دو IGBT با ولتاژ و جریان یکسان جایگزین هم هستند؟
خیر. Gate Drive، VCEsat، Qg، Eon/Eoff، حرارت، SOA، پکیج و Pinout هم باید تطبیق داده شوند.
برای خرید IGBT کدام بخش دیتاشیت مهم‌تر است؟
بستگی به کاربرد دارد؛ ولی VCES، جریان، تلفات هدایتی و سوئیچینگ، Gate، حرارت، SOA و پکیج باید به صورت یک مجموعه بررسی شوند.
جمع‌بندی
خواندن دیتاشیت IGBT یعنی تحلیل یک سیستم از محدودیت‌ها و شرایط، نه حفظ چند عدد. VCES و IC فقط نقطه شروع هستند. VCE(sat)، Qg، Eon/Eoff، Rth، Tj، SOA، دیود، Gate Drive و Test Conditions تعیین می‌کنند یک IGBT در مدار واقعی چه رفتاری خواهد داشت.
اگر هدف انتخاب یا جایگزینی قطعه است، ابتدا دیتاشیت فنی را تحلیل کنید و سپس وارد مقایسه تجاری شوید. این تفکیک باعث می‌شود مقاله حاضر مالک Intent «دیتاشیت IGBT چیست / آموزش خواندن دیتاشیت» باقی بماند و صفحات Category و خرید روی Intent تراکنشی رتبه بگیرند.
