در بسیاری از پروژه‌های صنعتی، آزمایشگاهی و کنترلی، انتخاب یک قطعه ظاهراً ساده مثل پتانسیومتر می‌تواند روی دقت تنظیم، پایداری سیگنال و حتی تجربه کاربری اپراتور اثر مستقیم بگذارد. یکی از قطعاتی که هنگام طراحی پنل‌های کنترلی، مدارهای تنظیم سطح، تجهیزات اندازه‌گیری و سیستم‌های کالیبراسیون زیاد درباره آن سؤال می‌شود، پتانسیومتر هرزگرد است. این قطعه در نگاه اول ممکن است شبیه یک پتانسیومتر معمولی به نظر برسد، اما در عمل رفتار مکانیکی و کاربرد آن در برخی پروژه‌ها کاملاً متفاوت است. از طرف دیگر، بسیاری از مهندسان و خریداران هنگام انتخاب بین مدل هرزگرد و مدل ده‌دور، دقیقاً نمی‌دانند کدام گزینه برای پروژه آن‌ها مناسب‌تر است. در این مقاله، تفاوت‌ها، کاربردها، محدودیت‌ها و معیارهای انتخاب این قطعه را به زبان ساده اما حرفه‌ای بررسی می‌کنیم تا تصمیم‌گیری برای خرید و استفاده از پتانسیومتر هرزگرد دقیق‌تر و کم‌ریسک‌تر شود.
مطالب مهم مقاله…
| موضوع | نکته کلیدی |
|---|---|
| تفاوت اصلی با مدل معمولی | پتانسیومتر هرزگرد استاپ مکانیکی ندارد و پیوسته می‌چرخد. |
| کاربرد اصلی | مناسب برای کنترل‌های پرتکرار، روان و بدون توقف مکانیکی |
| مقایسه با ده‌دور | ده‌دور برای تنظیم دقیق‌تر بهتر است، هرزگرد برای کاربری پیوسته |
| مقدار ۲۰k اهم | در بسیاری از مدارهای کنترلی و تنظیم سیگنال کاربرد دارد |
| علائم خرابی | نوسان خروجی، پرش مقدار، خش‌خش و قطع‌ووصلی |
| نصب صحیح | سوراخ‌کاری دقیق، بستن اصولی مهره و سیم‌کشی بدون تنش |
| معیار انتخاب برند | کیفیت ساخت، پایداری عملکرد، عمر مکانیکی و اصالت کالا |
| جایگزینی با مدل معمولی | فقط زمانی مناسب است که چرخش پیوسته نیاز نباشد |

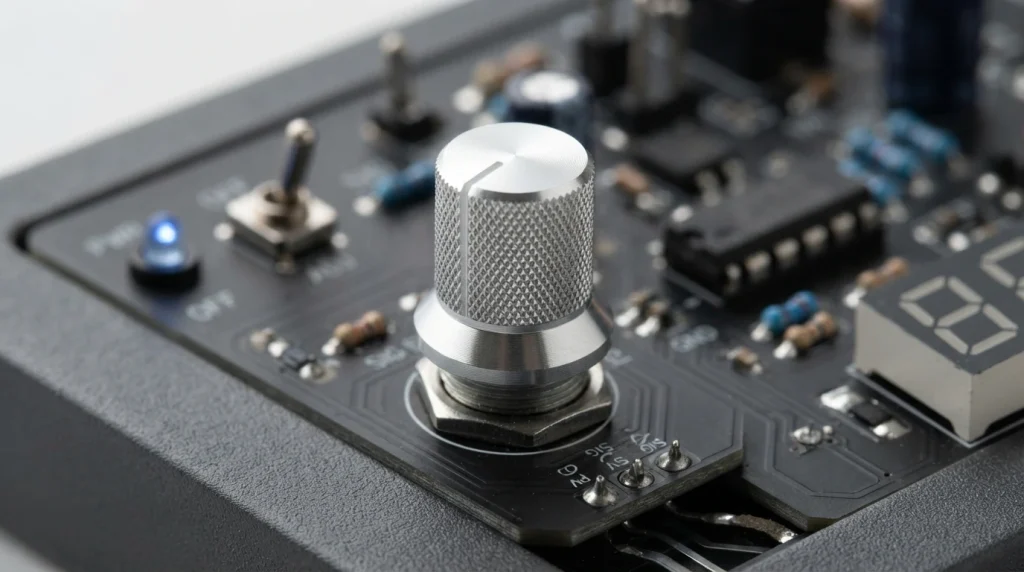

پتانسیومتر هرزگرد دقیقاً چگونه کار می‌کند و چه فرقی با نوع معمولی دارد؟
پتانسیومتر هرزگرد از نظر عملکرد الکتریکی همچنان یک مقاومت متغیر است، اما تفاوت اصلی آن با مدل‌های معمولی در رفتار مکانیکی محور چرخان دیده می‌شود. در پتانسیومترهای معمولی، محور فقط در یک بازه مشخص مثلاً ۲۷۰ درجه می‌چرخد و در دو انتهای مسیر به نقطه توقف مکانیکی می‌رسد. این محدودیت باعث می‌شود اپراتور موقع تنظیم، ابتدا و انتهای رنج را به‌وضوح حس کند. اما در مدل هرزگرد، محور می‌تواند بدون توقف مکانیکی و به‌صورت پیوسته بچرخد و همین ویژگی آن را برای برخی کاربردهای خاص بسیار ارزشمند می‌کند. در بسیاری از طراحی‌ها، این چرخش پیوسته به معنی آزادی بیشتر در کنترل و کاهش فشار مکانیکی ناشی از برخوردهای مکرر به انتهای کورس است. از نظر ساختار داخلی، برخی مدل‌های هرزگرد همچنان بر پایه مسیر مقاومتی طراحی می‌شوند و برخی دیگر به‌صورت هیبریدی یا با مکانیزم‌های خاصی برای حس موقعیت نسبی به کار می‌روند.
- مهم‌ترین تفاوت نوع هرزگرد با مدل معمولی، نبودن استاپ مکانیکی است.
- این ویژگی در پنل‌هایی که تنظیم مداوم و تکرارشونده دارند، مزیت بزرگی محسوب می‌شود.
- در محیط‌های صنعتی، همین تفاوت ساده می‌تواند عمر مفید قطعه را افزایش دهد.
نکته مهم این است که خیلی از خریداران تصور می‌کنند هر پتانسیومتری که کامل می‌چرخد، لزوماً برای تنظیم دقیق بهتر است؛ در حالی که این برداشت همیشه درست نیست. پتانسیومتر معمولی معمولاً برای تنظیم‌های محدود و مشخص، حس کنترلی واضح‌تری به کاربر می‌دهد، اما پتانسیومتر هرزگرد زمانی ارزش واقعی خود را نشان می‌دهد که در پروژه، چرخش مداوم، کنترل نرم و کاربری بدون توقف نیاز باشد. به همین دلیل، تفاوت این دو قطعه فقط در شکل چرخش نیست، بلکه در منطق استفاده در طراحی سیستم تعریف می‌شود.
چرا برخی مدارهای کنترلی به چرخش پیوسته (هرزگرد) نیاز دارند؟
نیاز به چرخش پیوسته معمولاً در مدارها و تجهیزاتی دیده می‌شود که کاربر باید بدون نگرانی از رسیدن به انتهای دامنه مکانیکی، مقدار موردنظر را به‌صورت مکرر کم و زیاد کند. در چنین شرایطی، وجود استاپ مکانیکی نه‌تنها مزیت نیست، بلکه می‌تواند باعث اختلال در تجربه کاربری، استهلاک قطعه و حتی خطای عملکرد شود. برای مثال در برخی پنل‌های کنترل سرعت، تنظیم شدت، تجهیزات صوتی، ادوات آزمایشگاهی یا ماژول‌های تنظیم حساسیت، کاربر انتظار دارد ناب کنترلی را آزادانه بچرخاند و سیستم نیز متناسب با این تغییر واکنش نشان دهد. اگر در این‌گونه پروژه‌ها از پتانسیومتر معمولی استفاده شود، رسیدن مداوم به ابتدا یا انتهای کورس می‌تواند باعث توقف ناخواسته، تنظیم سخت‌تر و فرسودگی سریع‌تر بخش مکانیکی شود. به همین دلیل پتانسیومتر هرزگرد برای پروژه‌هایی که با تغییرات مکرر و پیوسته سروکار دارند، انتخاب منطقی‌تری است.
- در پنل‌های اپراتوری، چرخش آزاد باعث راحتی بیشتر در کاربری می‌شود.
- در سیستم‌های پرتنظیم، حذف برخورد مکانیکی به انتهای کورس اهمیت زیادی دارد.
- در برخی تجهیزات حرفه‌ای، حس روان کنترل یک مزیت فنی و تجاری هم محسوب می‌شود.
از منظر طراحی مهندسی، چرخش پیوسته فقط یک ویژگی ارگونومیک نیست؛ بلکه روی دوام، قابلیت اطمینان و حتی نوع پردازش سیگنال در مدار اثر می‌گذارد. در پروژه‌هایی که تغییر پارامترها مدام اتفاق می‌افتد، استفاده از نوع هرزگرد می‌تواند احتمال خرابی ناشی از تنش مکانیکی را کمتر کند. همچنین در طراحی محصولاتی که کاربر نهایی تخصص بالایی ندارد، این مدل کنترل کمک می‌کند تنظیمات ساده‌تر، طبیعی‌تر و کم‌خطاتر انجام شود. بنابراین اگر پروژه‌ای به کنترل مداوم، تغییرات پرتکرار یا تجربه کاربری نرم نیاز داشته باشد، وجود پتانسیومتر هرزگرد دیگر یک انتخاب لوکس نیست، بلکه بخشی از طراحی درست سیستم است.

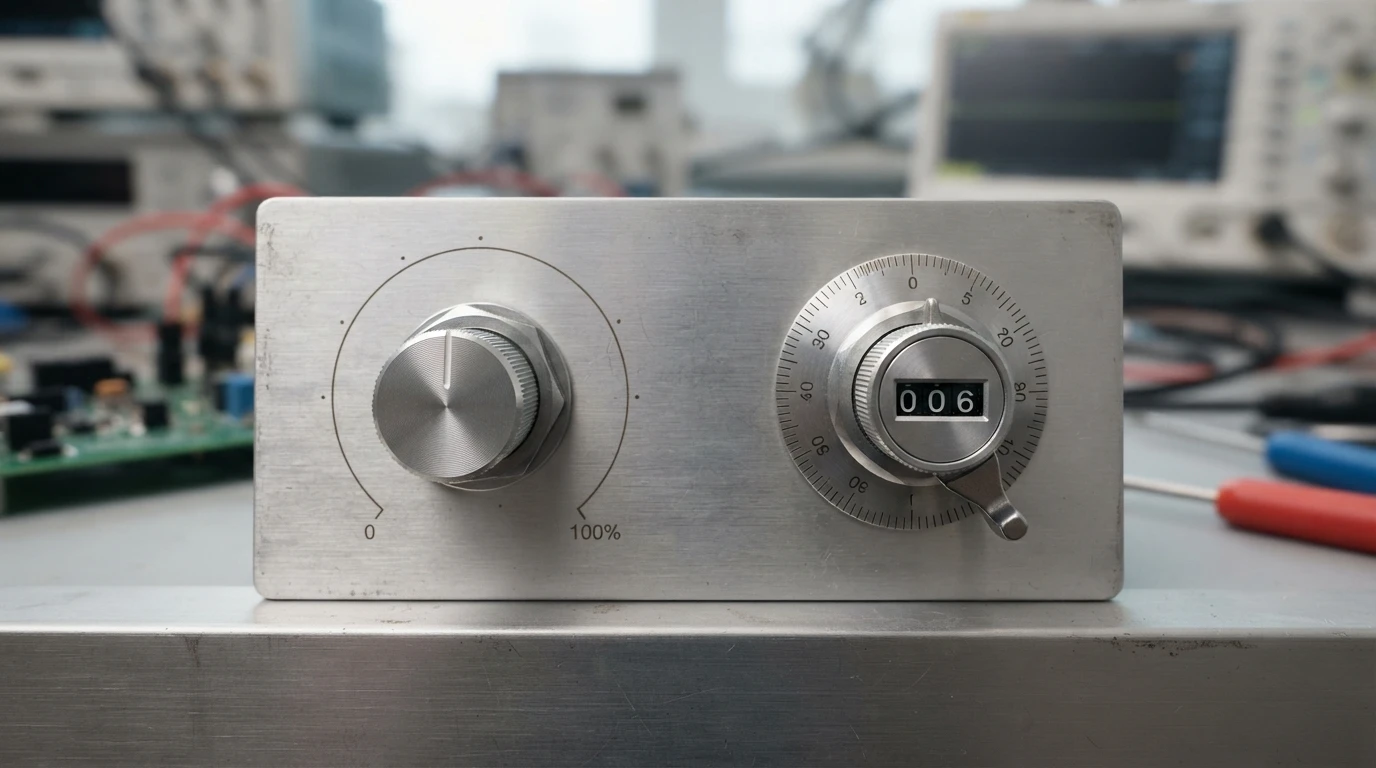

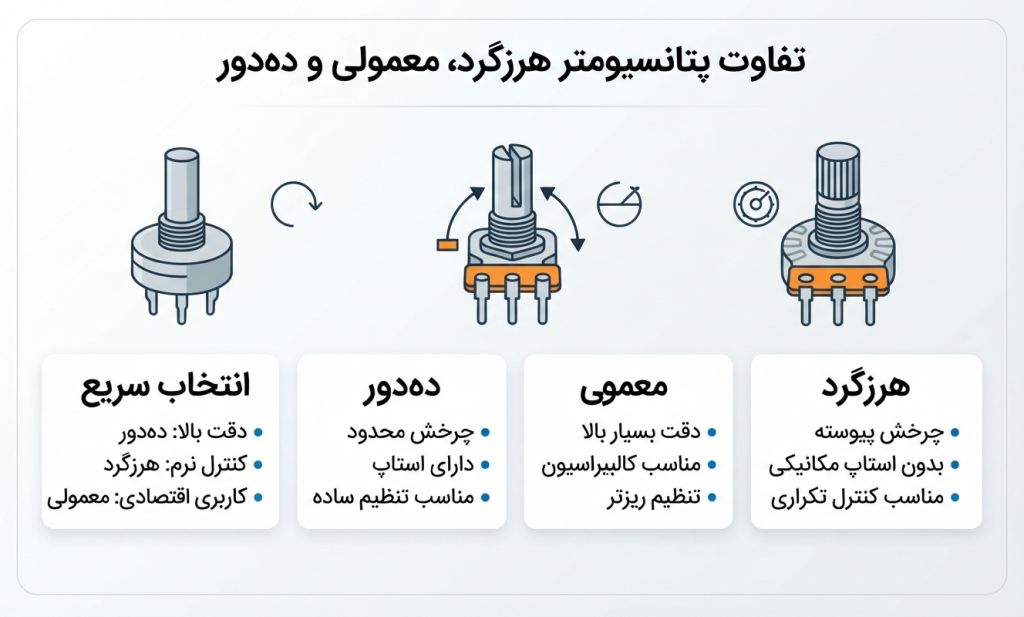

تفاوت دقت پتانسیومتر هرزگرد نسبت به مدل ده‌دور چقدر است؟
وقتی صحبت از دقت تنظیم به میان می‌آید، معمولاً پتانسیومتر ده‌دور در بسیاری از کاربردها برتری محسوسی نسبت به مدل هرزگرد دارد. دلیل این موضوع کاملاً روشن است: در پتانسیومتر ده‌دور، کل بازه مقاومتی در طول ده دور کامل چرخش توزیع می‌شود؛ بنابراین کاربر برای رسیدن از حداقل به حداکثر مقدار، مسیر مکانیکی طولانی‌تری در اختیار دارد و همین موضوع امکان تنظیم بسیار ریزتر را فراهم می‌کند. در مقابل، پتانسیومتر هرزگرد بیشتر برای چرخش آزاد، راحتی کاربری و کنترل‌های تکراری طراحی شده است، نه الزاماً برای فاین‌تیون بسیار دقیق. به بیان ساده، اگر در پروژه‌ای لازم باشد یک پارامتر با حساسیت بالا و در گام‌های کوچک تنظیم شود، مدل ده‌دور معمولاً انتخاب بهتری است. اما اگر هدف کنترل روان، سریع و بدون توقف باشد، نوع هرزگرد کارآمدتر خواهد بود.
- ده‌دور برای تنظیم دقیق و مرحله‌به‌مرحله مناسب‌تر است.
- هرزگرد برای کنترل پیوسته و کاربری راحت‌تر برتری دارد.
- دقت نهایی فقط به نوع پتانسیومتر وابسته نیست و به مدار، تلرانس و کیفیت ساخت هم مربوط می‌شود.
البته نباید دقت را فقط به تعداد دور محدود کرد. کیفیت مسیر مقاومتی، یکنواختی تغییر مقاومت، نویز تماس، تلرانس ساخت و حتی کیفیت نصب هم روی نتیجه نهایی اثر دارند. با این حال، در یک مقایسه عملی، اگر مهندس بخواهد منبع تغذیه، سیستم کالیبراسیون، تنظیم دقیق ولتاژ یا بایاس مدار را با ظرافت بالا کنترل کند، مدل ده‌دور انتخاب حرفه‌ای‌تری است. در مقابل، اگر پروژه مربوط به تنظیمات عمومی، کنترل سطح یا رابط‌های پنلی با تغییرات زیاد باشد، پتانسیومتر هرزگرد می‌تواند با وجود دقت کمتر نسبت به ده‌دور، از نظر عملکرد کلی گزینه مناسب‌تری باشد. پس تفاوت اصلی در اینجا به «فلسفه استفاده» برمی‌گردد، نه فقط عدد دقت.

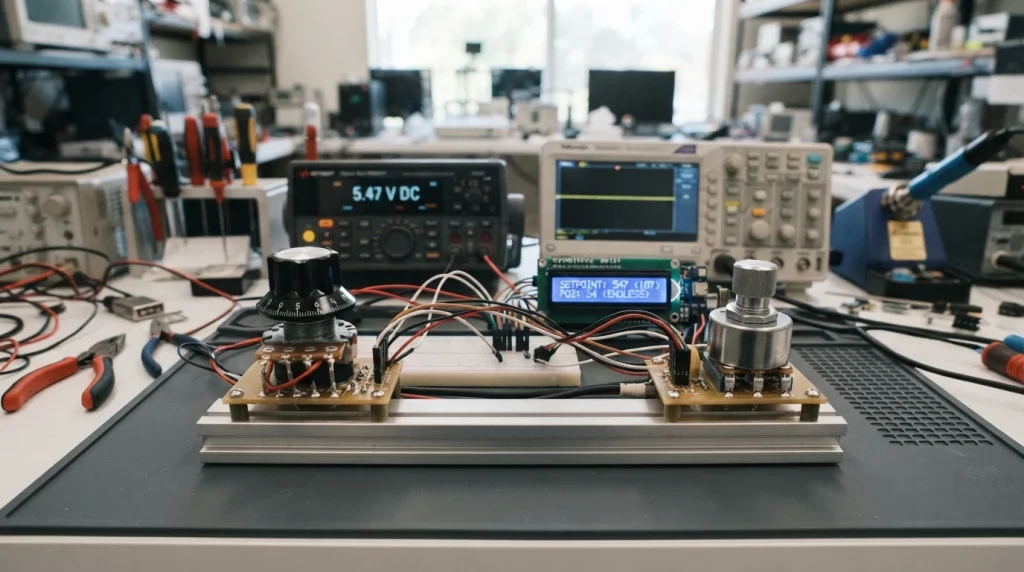

پتانسیومتر هرزگرد ۲۰k اهم مگاترون در کدام تجهیزات استفاده می‌شود؟
پتانسیومتر هرزگرد ۲۰k اهم مگاترون معمولاً در تجهیزاتی استفاده می‌شود که هم به کنترل پیوسته و نرم نیاز دارند و هم مقدار مقاومت انتخاب‌شده باید با طراحی مدار هماهنگ باشد. مقدار ۲۰ کیلو اهم در بسیاری از مدارهای کنترلی، آنالوگ و واسط‌های کاربری یک مقدار متعادل محسوب می‌شود؛ چون نه آن‌قدر پایین است که بار اضافی روی مدار ایجاد کند و نه آن‌قدر بالا که حساسیت مدار نسبت به نویز و تغییرات ناخواسته بیشتر شود. به همین دلیل این مدل را می‌توان در برخی پنل‌های تنظیم سرعت، کنترل بهره در مدارهای الکترونیکی، سیستم‌های تنظیم سطح سیگنال، تجهیزات نیمه‌صنعتی، دستگاه‌های تست و بعضی ادوات رابط انسان و ماشین مشاهده کرد. وقتی برند مگاترون مطرح می‌شود، معمولاً انتظار بازار از این قطعه به کیفیت ساخت، یکنواختی عملکرد و دوام مناسب گره می‌خورد؛ بنابراین در پروژه‌هایی که پایداری قطعه اهمیت دارد، این مدل بیشتر مورد توجه قرار می‌گیرد.
- در تجهیزات اندازه‌گیری، برای تنظیمات پیوسته و روان کاربرد دارد.
- در پنل‌های کنترلی صنعتی، برای ورودی تنظیم اپراتور استفاده می‌شود.
- در برخی سیستم‌های صوتی و الکترونیکی، برای کنترل سطح یا حساسیت مناسب است.
البته انتخاب این مدل صرفاً بر اساس نام برند یا مقدار مقاومت انجام نمی‌شود و باید معماری مدار هم بررسی شود. اگر مدار با ورودی آنالوگ خاصی طراحی شده باشد، مقدار ۲۰k اهم می‌تواند پاسخ‌گوی خوبی باشد، اما در بعضی پروژه‌ها ممکن است ۱۰k یا ۵k اهم انتخاب بهینه‌تری باشد. همچنین نوع شفت، فرم نصب، ابعاد بدنه، طول عمر مکانیکی و شرایط محیطی مانند گردوغبار یا لرزش، روی انتخاب نهایی اثر مستقیم دارند. بنابراین استفاده از پتانسیومتر هرزگرد ۲۰k اهم مگاترون بیشتر در تجهیزاتی معنا پیدا می‌کند که کنترل مداوم، کیفیت کارکرد پایدار و سازگاری مناسب با مدار از اهمیت بالایی برخوردار باشد. در عمل، این قطعه بیشتر یک انتخاب مهندسی است تا صرفاً یک خرید بر مبنای مشخصات کاتالوگی.
علائم خرابی پتانسیومتر هرزگرد که باعث نوسان سیگنال می‌شود
خرابی پتانسیومتر هرزگرد معمولاً خود را به‌صورت رفتار ناپایدار در خروجی نشان می‌دهد؛ مخصوصاً در مدارهایی که سیگنال آنالوگ یا سطح کنترل به‌صورت مستقیم از این قطعه گرفته می‌شود. یکی از رایج‌ترین نشانه‌ها، پرش ناگهانی مقدار تنظیم است؛ یعنی کاربر محور را آرام می‌چرخاند اما خروجی به‌جای تغییر نرم، دچار جهش، افت‌وخیز یا قطع‌ووصلی لحظه‌ای می‌شود. این مشکل اغلب به فرسودگی مسیر مقاومتی، آلودگی سطح تماس، ضعف در جاروبک داخلی یا شل‌شدن اتصالات پایه‌ها مربوط است. در برخی موارد، کاربر تصور می‌کند ایراد از برد یا منبع تغذیه است، در حالی که منشأ اصلی نوسان، خود پتانسیومتر هرزگرد است. نشانه دیگر، ایجاد نویز در هنگام چرخش است؛ مثلاً در تجهیزات صوتی، صدای خش‌خش شنیده می‌شود یا در مدارهای صنعتی، مقدار خوانده‌شده روی نمایشگر ناپایدار می‌شود.
- تغییرات پله‌ای به‌جای تغییرات نرم، نشانه مهم خرابی است.
- نویز، خش‌خش یا ناپایداری خروجی از علائم رایج فرسودگی داخلی است.
- شل بودن پایه‌ها یا نصب ضعیف هم می‌تواند رفتاری شبیه خرابی ایجاد کند.
برای تشخیص دقیق، بهتر است هم قطعه و هم شرایط نصب بررسی شوند. گاهی آلودگی محیط، رطوبت، ورود گردوغبار یا استفاده طولانی‌مدت در چرخه‌های زیاد باعث افت کیفیت تماس داخلی می‌شود. در بعضی پروژه‌ها نیز جریان یا ولتاژ نامناسب از قطعه عبور داده می‌شود و همین مسئله عمر آن را کاهش می‌دهد. اگر خروجی در نقطه‌های خاصی از چرخش دچار افت یا قطع شود، احتمال آسیب در بخشی از مسیر مقاومتی بیشتر است. در مقابل، اگر نوسان در تمام بازه دیده شود، ممکن است مشکل از تماس لغزنده یا سیم‌کشی باشد. در هر صورت، قبل از تعویض قطعه باید با مولتی‌متر، بررسی مکانیکی و در صورت نیاز تست در مدار، علت دقیق مشخص شود تا هزینه و زمان پروژه بی‌دلیل افزایش پیدا نکند.

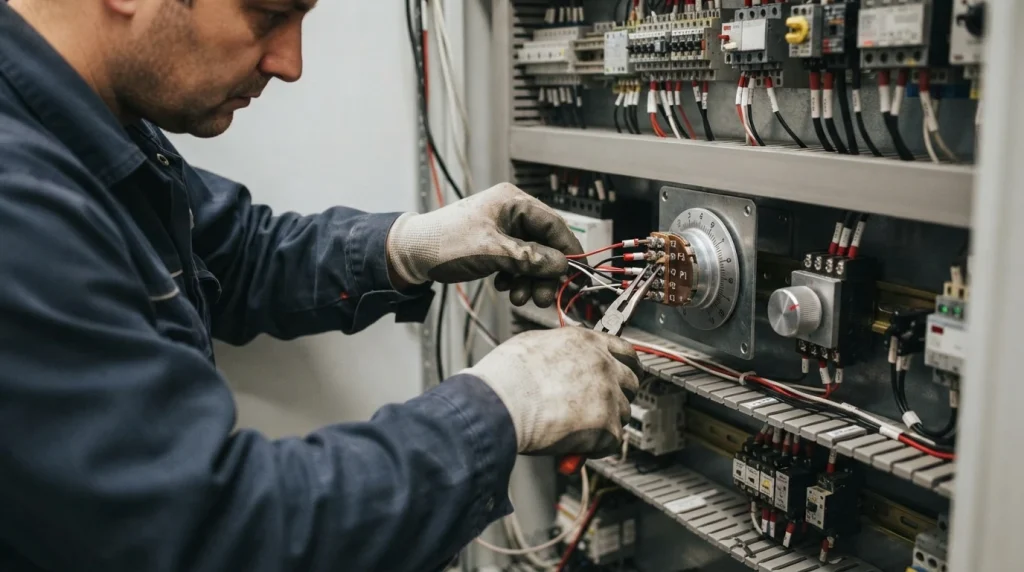

چگونه پتانسیومتر هرزگرد را به‌درستی روی پنل نصب کنیم؟
نصب صحیح پتانسیومتر هرزگرد روی پنل فقط یک کار مکانیکی ساده نیست، بلکه مستقیماً روی عمر قطعه، کیفیت عملکرد و دقت کنترل اثر می‌گذارد. اولین نکته، انتخاب پنلی با ضخامت مناسب و سوراخ‌کاری دقیق است تا بدنه قطعه بدون تنش و لقی در جای خود قرار بگیرد. اگر سوراخ پنل بزرگ‌تر از حد لازم باشد یا محور در راستای درست قرار نگیرد، هنگام چرخش فشار نامتقارن به بدنه و بوش وارد می‌شود و این موضوع می‌تواند در بلندمدت باعث خرابی مکانیکی یا کاهش کیفیت عملکرد شود. همچنین باید مهره نگهدارنده با گشتاور مناسب بسته شود؛ نه آن‌قدر شل که قطعه روی پنل حرکت کند و نه آن‌قدر سفت که رزوه یا بدنه تحت فشار قرار بگیرد. در پروژه‌های صنعتی، گاهی یک واشر مناسب یا قفل‌کننده مکانیکی کوچک می‌تواند از شل‌شدن تدریجی قطعه در اثر لرزش جلوگیری کند.
- سوراخ‌کاری دقیق پنل، پایه نصب حرفه‌ای و کم‌خطاست.
- بستن بیش از حد مهره می‌تواند به بوش یا رزوه آسیب بزند.
- در محیط‌های لرزشی، استفاده از واشر مناسب توصیه می‌شود.
پس از نصب مکانیکی، سیم‌کشی باید طوری انجام شود که به پایه‌ها تنش وارد نکند. یکی از اشتباهات رایج این است که سیم‌ها کوتاه، سفت یا بدون مهار مناسب متصل می‌شوند و با هر بار چرخش یا لرزش پنل، به پایه‌های قطعه فشار منتقل می‌شود. بهتر است سیم‌ها کمی آزادی حرکتی داشته باشند و در صورت نیاز با بست یا مسیر مناسب مهار شوند. در پنل‌هایی که چندین قطعه کنار هم نصب می‌شوند، فاصله‌گذاری مناسب هم مهم است تا هنگام استفاده از ناب کنترلی، فشار اضافی به قطعات مجاور وارد نشود. اگر پروژه در محیط صنعتی با گردوغبار یا رطوبت بالا کار می‌کند، انتخاب ناب مناسب و در صورت لزوم پوشش محافظ نیز می‌تواند عمر پتانسیومتر هرزگرد را بیشتر کند. نتیجه این است که نصب درست، فقط زیبایی پنل را بهتر نمی‌کند، بلکه پایداری عملکرد و دوام قطعه را هم به‌شکل محسوسی افزایش می‌دهد.
تفاوت برند مگاترون و ولبوف در پتانسیومترهای هرزگرد
در بازار قطعات کنترلی، تفاوت بین برندها فقط به نام یا کشور سازنده محدود نمی‌شود؛ بلکه در کیفیت ساخت، یکنواختی عملکرد، عمر مکانیکی، دقت تولید و پایداری خروجی خودش را نشان می‌دهد. در مقایسه بین مگاترون و ولبوف در حوزه پتانسیومترهای هرزگرد، معمولاً خریداران صنعتی به این موضوع توجه می‌کنند که کدام برند در پروژه‌های واقعی نویز کمتر، دوام بیشتر و رفتار قابل‌اعتمادتر ارائه می‌دهد. مگاترون در ذهن بسیاری از فعالان فنی با کیفیت مهندسی‌شده، ساخت دقیق و ثبات عملکرد شناخته می‌شود؛ در حالی که ولبوف هم بسته به سری محصول و رده کاربرد می‌تواند در برخی پروژه‌ها انتخاب قابل قبولی باشد. تفاوت اصلی زمانی مهم می‌شود که قطعه قرار است در یک سیستم حساس، پرتکرار یا صنعتی استفاده شود؛ جایی که کوچک‌ترین ناپایداری در عملکرد، می‌تواند باعث افت کیفیت کل دستگاه شود.
- مگاترون معمولاً برای پروژه‌های حساس‌تر انتخاب مطمئن‌تری تلقی می‌شود.
- ولبوف ممکن است در برخی کاربردهای عمومی‌تر از نظر اقتصادی جذاب‌تر باشد.
- مقایسه واقعی باید بر اساس دیتاشیت، طول عمر، تلرانس و تجربه پروژه انجام شود.
با این حال، نباید تصمیم خرید را فقط به شهرت برند گره زد. مهم است که مدل دقیق، مقدار مقاومت، نوع شفت، فرم نصب، تعداد سیکل مکانیکی و شرایط کاری پروژه بررسی شود. گاهی یک مدل خاص از یک برند کمتر شناخته‌شده، برای کاربردی مشخص مناسب‌تر از یک مدل برند مشهور است. همچنین موضوع خدمات تأمین، اصالت کالا و ثبات موجودی بازار هم برای خریداران صنعتی اهمیت دارد؛ چون در پروژه‌های تکرارشونده، یکسان‌بودن قطعه در سری‌های بعدی بسیار مهم است. اگر هدف، ساخت تجهیزی با دوام بالا و عملکرد پایدار باشد، بررسی فنی و خرید از منبع معتبر از خود برند هم مهم‌تر می‌شود. در نهایت، تفاوت مگاترون و ولبوف در پتانسیومتر هرزگرد زمانی معنا پیدا می‌کند که نیاز پروژه دقیق تعریف شده باشد و انتخاب بر اساس داده فنی انجام شود، نه صرفاً بر اساس نام.
چه زمانی پتانسیومتر معمولی به‌جای هرزگرد کافی است؟
با وجود مزایای پتانسیومتر هرزگرد، همیشه لازم نیست برای هر پروژه‌ای سراغ این مدل برویم. در بسیاری از مدارها و تجهیزات، پتانسیومتر معمولی نه‌تنها کافی است، بلکه حتی انتخاب مناسب‌تری هم به شمار می‌آید. اگر کاربر فقط قرار است یک‌بار یا با دفعات کم یک پارامتر را تنظیم کند، یا اگر لازم است ابتدا و انتهای محدوده تنظیم به‌صورت مکانیکی مشخص باشد، مدل معمولی گزینه منطقی‌تری است. برای مثال در تنظیم بایاس، کالیبراسیون اولیه، تنظیم سطح ثابت یا کاربردهایی که دامنه کنترل محدود و تعریف‌شده دارند، وجود استاپ مکانیکی به کاربر کمک می‌کند تا وضعیت تنظیم را بهتر درک کند. در این حالت، استفاده از پتانسیومتر هرزگرد نه‌تنها مزیت خاصی ایجاد نمی‌کند، بلکه ممکن است باعث پیچیده‌شدن تجربه کاربری یا افزایش هزینه قطعه شود.
- برای تنظیم‌های محدود و غیرتکراری، مدل معمولی معمولاً کافی است.
- در کاربردهای کالیبراسیون، حس ابتدا و انتهای مسیر می‌تواند مفید باشد.
- اگر بودجه مهم باشد، انتخاب مدل ساده‌تر گاهی کاملاً منطقی است.
از دید مهندسی، انتخاب قطعه باید بر اساس نیاز واقعی پروژه باشد، نه جذابیت ظاهری مشخصات. اگر در یک دستگاه، کاربر نباید کنترل را مدام بچرخاند یا اگر رسیدن به حداقل و حداکثر مقدار باید کاملاً مشخص باشد، پتانسیومتر معمولی کنترل شفاف‌تری ارائه می‌دهد. همچنین در بعضی پروژه‌های کم‌هزینه یا تولید انبوه، اختلاف قیمت و در دسترس بودن قطعات می‌تواند تصمیم نهایی را به نفع مدل معمولی تغییر دهد. بنابراین پاسخ درست به این سؤال این است که هرزگرد زمانی ارزش دارد که پروژه واقعاً به چرخش پیوسته، کاربری نرم و حذف توقف مکانیکی نیاز داشته باشد. در غیر این صورت، انتخاب پتانسیومتر معمولی می‌تواند هم اقتصادی‌تر باشد و هم از نظر عملکرد، دقیقاً همان چیزی را فراهم کند که مدار به آن نیاز دارد.
راهنمای تشخیص پایه‌ها و سیم‌کشی صحیح پتانسیومتر هرزگرد
تشخیص درست پایه‌ها در پتانسیومتر هرزگرد یکی از مهم‌ترین مراحل نصب و راه‌اندازی است، چون اشتباه در سیم‌کشی می‌تواند باعث عملکرد برعکس، ناپایداری سیگنال یا حتی برداشت اشتباه از خرابی قطعه شود. در اغلب پتانسیومترها سه پایه اصلی وجود دارد: دو پایه مربوط به دو سر مسیر مقاومتی و یک پایه میانی که خروجی متغیر یا همان جاروبک است. وقتی از قطعه به‌عنوان تقسیم‌کننده ولتاژ استفاده می‌شود، دو سر مقاومت به ولتاژ مرجع و زمین متصل می‌شوند و پایه وسط، خروجی قابل تنظیم را ارائه می‌دهد. اگر کاربرد فقط به‌عنوان مقاومت متغیر باشد، معمولاً از پایه وسط به همراه یکی از دو پایه کناری استفاده می‌شود. نکته مهم این است که ترتیب فیزیکی پایه‌ها همیشه نباید بر اساس حدس تعیین شود و بهتر است با مولتی‌متر یا دیتاشیت بررسی شود.
- پایه وسط معمولاً خروجی متغیر یا وِیپر است.
- دو پایه کناری دو سر ثابت مسیر مقاومتی هستند.
- جهت افزایش یا کاهش مقدار خروجی به نحوه سیم‌کشی بستگی دارد.
در زمان سیم‌کشی، باید مشخص شود که کاربر با چرخاندن محور در جهت ساعت‌گرد، انتظار افزایش ولتاژ یا کاهش آن را دارد. اگر رفتار قطعه برعکس بود، معمولاً کافی است جای دو پایه کناری عوض شود. در مدارهای حساس، استفاده از سیم‌های باکیفیت، طول مناسب و لحیم‌کاری تمیز اهمیت زیادی دارد؛ چون هر اتصال ضعیف می‌تواند نویز یا ناپایداری ایجاد کند. همچنین اگر قطعه روی پنل نصب شده و به برد اصلی فاصله دارد، بهتر است مسیر سیم‌کشی طوری انتخاب شود که در کنار منابع نویز الکترومغناطیسی قرار نگیرد. در پروژه‌های صنعتی، این جزئیات ساده می‌توانند تفاوت بزرگی در عملکرد نهایی ایجاد کنند. بنابراین برای راه‌اندازی درست پتانسیومتر هرزگرد، هم شناخت پایه‌ها مهم است و هم رعایت اصول سیم‌کشی تمیز، پایدار و سازگار با منطق کنترل مدار.
سوالات رایج مشتریان صنعتی درباره خرید پتانسیومتر هرزگرد
1) آیا پتانسیومتر هرزگرد برای تنظیم دقیق مناسب است؟
پتانسیومتر هرزگرد برای تنظیم پیوسته، نرم و مداوم گزینه بسیار خوبی است، اما اگر پروژه به تنظیم خیلی دقیق و مرحله‌به‌مرحله نیاز داشته باشد، معمولاً مدل ده‌دور انتخاب بهتری خواهد بود. در واقع، مزیت اصلی مدل هرزگرد در آزادی چرخش و راحتی کاربری است، نه در فاین‌تیون بسیار حساس.
2) مقدار ۲۰k اهم برای چه مدارهایی مناسب‌تر است؟
مدل ۲۰k اهم در بسیاری از مدارهای کنترلی، تقسیم ولتاژ، تنظیم سطح سیگنال و برخی ورودی‌های آنالوگ کاربرد دارد. با این حال، انتخاب نهایی باید بر اساس طراحی مدار انجام شود، چون در بعضی پروژه‌ها ممکن است مقدار ۱۰k یا ۵k اهم سازگارتر و دقیق‌تر باشد.
3) اگر خروجی نوسان داشته باشد، همیشه خود قطعه خراب است؟
خیر، نوسان خروجی همیشه به معنی خرابی خود پتانسیومتر نیست. گاهی مشکل از سیم‌کشی نامناسب، آلودگی، شل بودن پایه‌ها، نویز محیطی یا اتصال ضعیف است. به همین دلیل، قبل از تعویض قطعه بهتر است هم خود پتانسیومتر و هم شرایط نصب و مدار بررسی شوند.
4) برند در انتخاب پتانسیومتر هرزگرد چقدر مهم است؟
برند در پروژه‌های صنعتی اهمیت زیادی دارد، چون کیفیت ساخت روی دوام، یکنواختی عملکرد، میزان نویز و پایداری خروجی اثر مستقیم می‌گذارد. در کاربردهای حساس، استفاده از برند معتبر می‌تواند ریسک خرابی، نوسان سیگنال و افت کیفیت عملکرد را کمتر کند.
5) آیا می‌توان به‌جای پتانسیومتر هرزگرد از مدل معمولی استفاده کرد؟
بله، اگر پروژه به چرخش پیوسته و بدون توقف مکانیکی نیاز نداشته باشد، پتانسیومتر معمولی می‌تواند کاملاً کافی باشد. در بسیاری از مدارهای ساده یا تنظیم‌های محدود، مدل معمولی هم از نظر فنی پاسخ‌گو است و هم از نظر اقتصادی انتخاب مناسب‌تری محسوب می‌شود.
جمع‌بندی
انتخاب بین پتانسیومتر هرزگرد، مدل معمولی و نوع ده‌دور، کاملاً به نیاز پروژه بستگی دارد. اگر هدف، کنترل پیوسته، کاربری نرم و حذف توقف مکانیکی باشد، پتانسیومتر هرزگرد انتخابی بسیار کاربردی است. اما اگر پروژه به تنظیم بسیار دقیق یا دامنه محدود نیاز داشته باشد، ممکن است مدل ده‌دور یا حتی پتانسیومتر معمولی گزینه مناسب‌تری باشد. همچنین کیفیت برند، نصب صحیح، سیم‌کشی اصولی و شناخت علائم خرابی، نقش مهمی در عملکرد نهایی این قطعه دارند. برای خرید مطمئن، بهتر است مشخصات فنی قطعه با نیاز واقعی مدار تطبیق داده شود تا انتخاب صرفاً بر اساس ظاهر یا نام مدل انجام نشود. اگر قرار باشد از بین گزینه‌های موجود یک انتخاب حرفه‌ای و کم‌ریسک انجام شود، بررسی دقیق محصول از فروشندگان تخصصی مانند راد الکتریک می‌تواند مسیر تصمیم‌گیری را برای خریداران صنعتی ساده‌تر و مطمئن‌تر کند.
