راهنمای خرید IGBT صنعتی | انتخاب ولتاژ + جریان و ماژول مناسب

برای خرید IGBT صنعتی نباید فقط ولتاژ و جریان درج‌شده روی ماژول را بررسی کرد. پارامترهایی مانند VCES، جریان کاری در شرایط واقعی، VCE(sat)، Gate Charge، تلفات Eon/Eoff، محدوده‌های SOA، مقاومت حرارتی، حداکثر دمای Junction، مشخصات دیود داخلی، نوع Topology، پکیج و سازگاری با Gate Driver همگی در انتخاب صحیح نقش دارند.

همچنین اگر هدف جایگزینی یک IGBT معیوب در اینورتر، UPS، دستگاه جوش یا منبع تغذیه صنعتی است، هم‌ولتاژ و هم‌آمپر بودن دو قطعه به معنی جایگزین بودن آن‌ها نیست. مشخصات الکتریکی، حرارتی و مکانیکی باید با هم تطبیق داده شوند.

مطالب مهم مقاله…

IGBT چیست؟

IGBT یا Insulated Gate Bipolar Transistor یک نیمه‌هادی قدرت است که مزایای کنترل گیت MOSFET را با توانایی عبور جریان بالای ساختار Bipolar ترکیب می‌کند. IGBTها در اینورترهای صنعتی، درایو موتور، UPS، تجهیزات جوشکاری، منابع تغذیه و مبدل‌های توان استفاده می‌شوند.

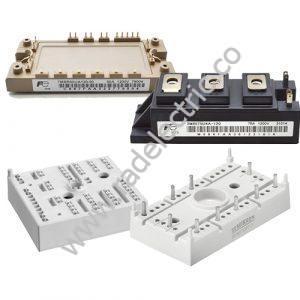

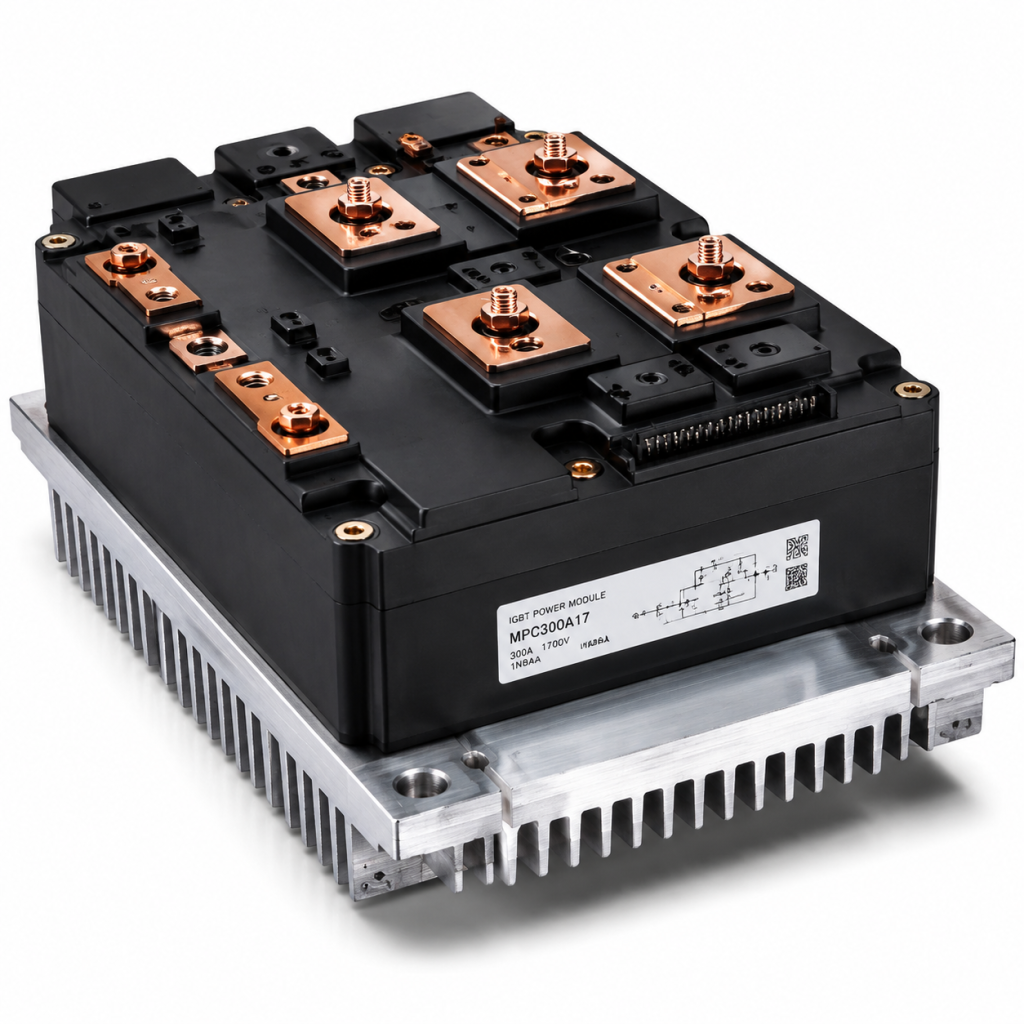

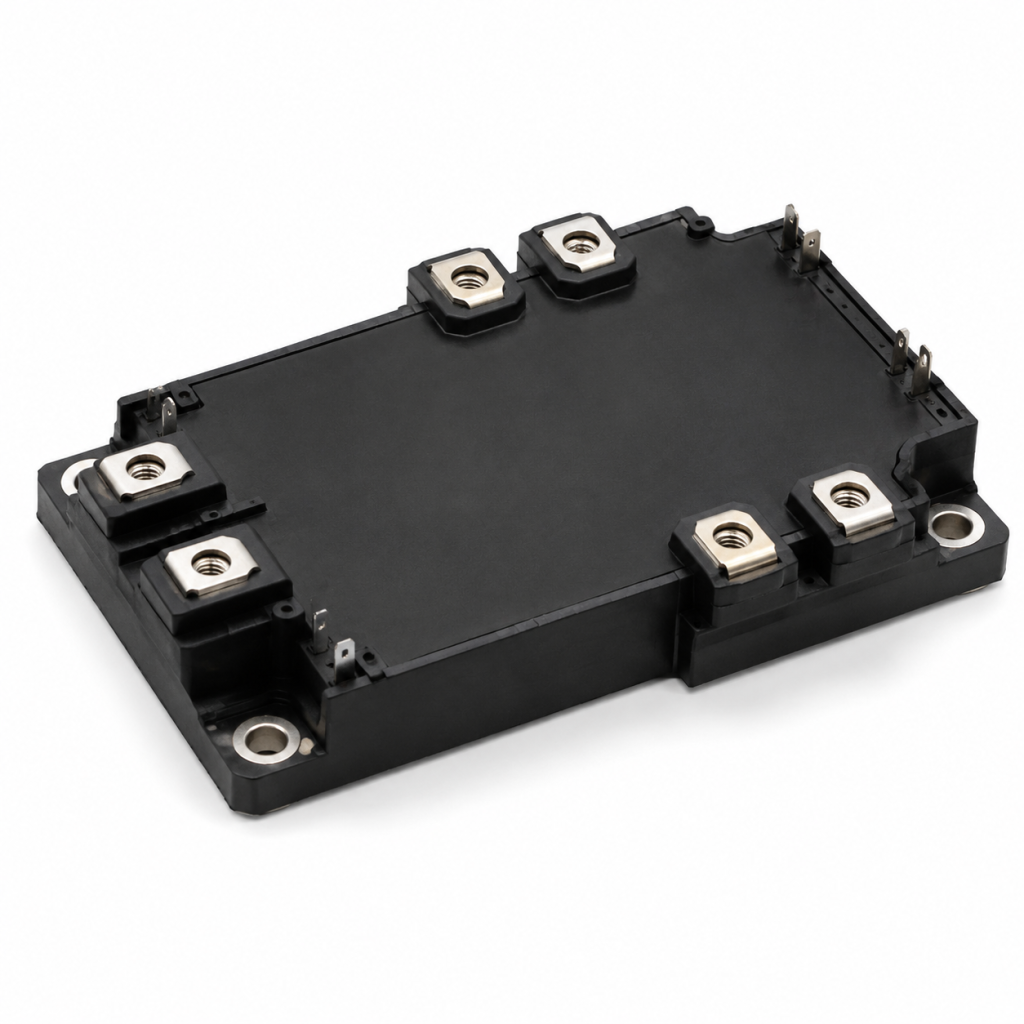

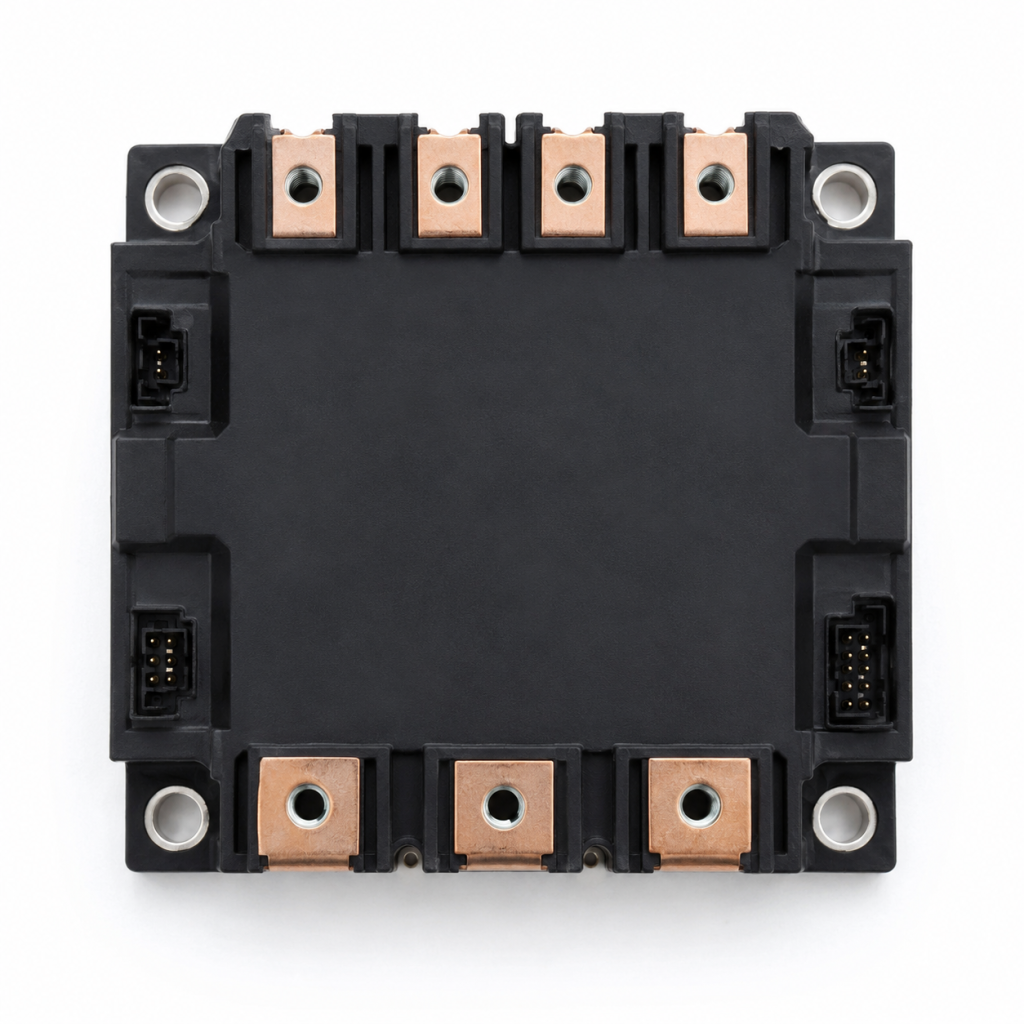

در کاربردهای صنعتی، IGBT ممکن است به‌صورت Discrete یا Module عرضه شود. ماژول‌های قدرت معمولاً شامل یک یا چند IGBT و در بسیاری از طراحی‌ها دیودهای Freewheel هستند.

ماژول IGBT یا IGBT دیسکریت؟

در تعمیر تجهیزات صنعتی، معمولاً شکل پکیج و آرایش داخلی ماژول اهمیت زیادی دارد. یک ماژول Dual یا Six-Pack را نمی‌توان فقط با یک IGBT هم‌آمپر جایگزین کرد.

Topology ماژول IGBT را قبل از خرید بررسی کنید

• Single Switch
• Dual / Half-Bridge
• Six-Pack
• PIM یا Power Integrated Module
• Chopper
• 3-Level Module
• IPM یا Intelligent Power Module

Topology باید با شماتیک مدار و Part Number قبلی تطبیق داده شود. حتی اگر VCES و IC دو ماژول مشابه باشد، تفاوت Topology می‌تواند جایگزینی را غیرممکن کند.

VCES چیست؟

VCES حداکثر ولتاژ قابل تحمل بین Collector و Emitter در حالت خاموش و تحت شرایط تعریف‌شده دیتاشیت است. انتخاب کلاس ولتاژی فقط با یک درصد ثابت Margin انجام نمی‌شود.

در طراحی باید Maximum DC Bus، Overshoot ناشی از Stray Inductance، سرعت سوئیچینگ، Gate Resistance، Snubber، Layout و شرایط Transient بررسی شوند. بنابراین قانون عمومی «20 تا 30 درصد بالاتر از DC Bus» برای همه مدارها قابل اتکا نیست.

کلاس ولتاژی IGBT را چگونه انتخاب کنیم؟

کلاس ولتاژی باید بر اساس بدترین شرایط ولتاژی مدار انتخاب شود. در درایوهای 400V سه‌فاز استفاده از کلاس‌های بالاتر مانند 1200V رایج است، اما انتخاب دقیق باید بر اساس DC Link واقعی و Overshoot اندازه‌گیری‌شده یا محاسبه‌شده انجام شود.

برای درک بهتر DC Link، بخش Rectifier و ساختار سوئیچینگ می‌توانید مقاله اینورتر چیست را مطالعه کنید.

IC در دیتاشیت IGBT چیست؟

IC جریان Collector است، اما این عدد به دمای Case یا Junction و شرایط خنک‌کاری وابسته است. بنابراین نمی‌توان گفت IGBT باید همیشه 1.5 برابر جریان کاری انتخاب شود.

برای انتخاب واقعی باید RMS و Peak Current، Duty Cycle، Switching Frequency، Modulation، Load Profile، Overload و Thermal Design بررسی شوند.

Peak Current و جریان پالسی

برخی دیتاشیت‌ها جریان پالسی یا IC Pulse را جداگانه مشخص می‌کنند. این مقدار برای پالس کوتاه تحت شرایط محدود معتبر است و نباید با جریان دائم اشتباه گرفته شود. استفاده از جریان پیک نیازمند بررسی SOA و دمای Junction است.

VCE(sat) چیست و چرا مهم است؟

VCE(sat) افت ولتاژ بین Collector و Emitter در حالت روشن است و یکی از عوامل اصلی تلفات هدایت محسوب می‌شود. به‌صورت ساده می‌توان گفت:

Pcond ≈ VCE(sat) × Current × Duty

اما VCE(sat) عدد ثابت نیست و به IC، دمای Junction و VGE وابسته است. هنگام مقایسه دو مدل باید VCE(sat) را در Test Condition مشابه بررسی کرد.

Gate Charge یا Qg چیست؟

Gate Charge نشان می‌دهد برای تغییر وضعیت IGBT چه میزان Charge باید توسط Gate Driver جابه‌جا شود. Qg بالاتر می‌تواند نیازمند Driver قوی‌تر باشد و روی زمان Switching، تلفات و EMI اثر بگذارد.

اگر در تعمیر یک درایو، IGBT جدید Qg بسیار متفاوتی از مدل اصلی داشته باشد، Gate Driver قبلی ممکن است رفتار سوئیچینگ مناسبی ایجاد نکند.

Eon و Eoff چیست؟

Eon و Eoff انرژی تلف‌شده در روشن و خاموش شدن IGBT را نشان می‌دهند. برای یک تخمین اولیه:

Psw ≈ (Eon + Eoff) × fsw

مقادیر دیتاشیت در ولتاژ، جریان، دما، Gate Resistance و Gate Voltage مشخص اندازه‌گیری شده‌اند. بنابراین برای مقایسه باید Test Conditionها نیز بررسی شوند.

SOA در IGBT چیست؟

SOA محدوده‌ای از ولتاژ، جریان و زمان است که قطعه می‌تواند بدون ورود به ناحیه خطرناک کار کند. بسته به دیتاشیت ممکن است FBSOA، RBSOA و محدوده‌های مرتبط با Short-Circuit ارائه شوند.

نامی بودن ولتاژ و جریان به‌تنهایی تضمین نمی‌کند که IGBT در یک Transient خاص داخل SOA باقی بماند.

Short Circuit Withstand

بعضی IGBTهای مخصوص Motor Drive زمان تحمل اتصال کوتاه مشخصی دارند. این زمان به شرایطی مانند VDC، VGE و Tj وابسته است. عدد Short-Circuit Time باید فقط از دیتاشیت همان Part Number گرفته شود و نباید برای همه IGBTها یکسان فرض شود.

Freewheel Diode چه اهمیتی دارد؟

در بسیاری از ماژول‌های IGBT صنعتی، دیود Freewheel داخل ماژول وجود دارد. در Motor Drive رفتار این دیود در Commutation مهم است.

• Forward Voltage یا VF
• Reverse Recovery
• Qrr
• Irr
• Thermal Rating

دو IGBT با مشخصات کلید مشابه می‌توانند دیودهای متفاوتی داشته باشند و این تفاوت روی تلفات و رفتار مدار اثر بگذارد.

Gate Driver Compatibility

در جایگزینی IGBT، سازگاری با Gate Driver باید جداگانه بررسی شود.

• Recommended VGE(on)
• VGE(off) یا Negative Gate Bias
• Gate Threshold
• Qg
• Gate Resistance
• Miller Plateau
• Peak Gate Current
• DESAT Protection

VGE(th) ولتاژ کامل روشن‌شدن IGBT نیست. مقدار Drive Voltage مناسب باید از دیتاشیت و Application Note سازنده گرفته شود.

Rth و طراحی حرارتی

مسیر حرارتی IGBT را می‌توان به‌صورت Junction → Case → Heatsink → Ambient در نظر گرفت. مقاومت‌های حرارتی مختلف در این مسیر تعیین می‌کنند دمای Junction در توان تلفاتی مشخص چقدر افزایش یابد.

رابطه ساده اولیه:

ΔT ≈ Power Loss × Thermal Resistance

در طراحی واقعی، Rth(j-c)، Rth(c-h)، Rth(h-a)، Interface Material، فشار نصب و Airflow باید بررسی شوند.

حداکثر دمای Junction یا Tj

یک عدد ثابت مانند 150°C برای همه IGBTها صحیح نیست. بعضی نسل‌ها و مدل‌ها حداکثر Tj متفاوتی دارند. مقدار Maximum Junction Temperature باید مستقیماً از دیتاشیت همان Part Number برداشته شود.

در طراحی مطمئن نیز معمولاً Margin حرارتی در نظر گرفته می‌شود و کار مداوم در نزدیکی Tj max مطلوب نیست.

Package، Pinout و نصب مکانیکی

در Replacement، ابعاد ماژول و Terminal Layout همان‌قدر مهم‌اند که مشخصات الکتریکی.

• ابعاد Package
• فاصله سوراخ‌های نصب
• چیدمان ترمینال‌های قدرت
• چیدمان Gate/Emitter
• Baseplate یا Baseplate-less
• Isolation Voltage
• Screw Torque
• Heatsink Interface

اگر Pinout یا جای ترمینال‌ها متفاوت باشد، حتی یک ماژول الکتریکی مناسب ممکن است روی برد یا باس‌بار قابل نصب نباشد.

Isolation Voltage

در ماژول‌های قدرت، Isolation بین قسمت Power و Baseplate یا ساختار داخلی اهمیت دارد. مقدار Isolation Voltage و نوع عایق باید با ولتاژ سیستم و الزامات ایمنی هماهنگ باشد.

IGBT برای اینورتر صنعتی

در اینورتر، IGBTها بخش خروجی PWM را تشکیل می‌دهند و جریان موتور را با فرکانس سوئیچینگ بالا کنترل می‌کنند. انتخاب باید بر اساس DC Bus، جریان فاز، فرکانس Switching، Cooling، Overload و Gate Driver انجام شود، نه بر اساس جریان استارت DOL موتور.

IGBT برای UPS

در UPS ممکن است IGBT در Inverter Stage، PFC یا Converter استفاده شود. Topology، Switching Frequency، DC Bus و Thermal Profile با VFD متفاوت است. بنابراین IGBT مناسب یک درایو الزاماً جایگزین مناسب UPS نیست.

IGBT برای دستگاه جوش

در دستگاه‌های جوش اینورتر، Switching Frequency و Pulse Current می‌تواند متفاوت باشد. علاوه بر VCES و IC باید Switching Loss، Gate Charge، SOA و Layout بررسی شود.

IGBT یا MOSFET یا SiC؟

هیچ فناوری برای همه ولتاژها و فرکانس‌ها بهترین نیست. MOSFET در بسیاری از ولتاژهای پایین‌تر و فرکانس بالاتر مزیت دارد. IGBT در توان‌های صنعتی و ولتاژهای متوسط و بالا بسیار رایج است. SiC MOSFET می‌تواند Switching Loss کمتری ارائه دهد، اما نیازمند طراحی Driver، Layout و EMI متفاوت است.

تعویض مستقیم IGBT با SiC صرفاً بر اساس ولتاژ و جریان توصیه نمی‌شود.

چگونه IGBT جایگزین پیدا کنیم؟

برای بررسی دقیق پارامترهای دیتاشیت، مقاله آموزش خواندن دیتاشیت IGBT را نیز مطالعه کنید.

اصالت IGBT را چگونه بررسی کنیم؟

رنگ چاپ، وزن یا ظاهر ماژول به تنهایی معیار قطعی اصالت نیست. در خرید قطعات قدرت بهتر است موارد زیر بررسی شوند:

• Part Number کامل
• Lot / Date Code در صورت وجود
• Traceability فروشنده
• تطبیق Package و Pinout با دیتاشیت
• تطبیق مارکینگ و ابعاد با نسخه رسمی
• آزمون الکتریکی در صورت امکان

برندهای مطرح IGBT صنعتی

در بازار صنعتی برندهایی مانند Infineon / EUPEC، SEMIKRON Danfoss، Fuji Electric، Mitsubishi Electric، IXYS و Powerex شناخته‌شده‌اند. انتخاب برند باید بعد از تطبیق مشخصات فنی انجام شود، نه قبل از آن.

برای مشاهده مدل‌های موجود در راد الکتریک می‌توانید به صفحه خرید IGBT صنعتی مراجعه کنید.

Protection و فیوز IGBT

در سیستم‌های قدرت، حفاظت سریع در برابر اتصال کوتاه و Fault اهمیت زیادی دارد. انتخاب فیوز نیمه‌هادی یا حفاظت مناسب باید با I²t، جریان اتصال کوتاه و توصیه سازنده هماهنگ باشد.

برای آشنایی بیشتر با کلاس‌های فیوز، مقاله کلاس‌بندی فیوزها را مطالعه کنید.

اشتباهات رایج هنگام خرید IGBT

• انتخاب فقط بر اساس ولتاژ و آمپر روی ماژول
• استفاده از قانون ثابت 20 تا 30 درصد برای VCES
• استفاده از قانون 1.5 برابر برای جریان
• نادیده گرفتن VCE(sat)
• نادیده گرفتن Qg و Gate Driver
• مقایسه Eon/Eoff بدون توجه به Test Condition
• عدم بررسی SOA و Short-Circuit Rating
• بی‌توجهی به Freewheel Diode
• نادیده گرفتن Rth و Cooling
• فرض ثابت بودن Tj max برای تمام مدل‌ها
• بی‌توجهی به Package و Pinout

چک‌لیست سفارش IGBT صنعتی

سوالات متداول

برای اینورتر 400 ولت چه IGBTای مناسب است؟

کلاس ولتاژی باید از DC Bus، Overshoot، Topology و دیتاشیت تعیین شود. استفاده از 1200V در بسیاری از درایوها رایج است، اما قانون ثابت برای همه مدارها نیست.

آیا IGBT با آمپر بالاتر همیشه بهتر است؟

خیر. جریان نامی، VCE(sat)، تلفات سوئیچینگ، Qg، Thermal و Gate Driver باید هم‌زمان بررسی شوند.

VCE(sat) کمتر بهتر است؟

در شرایط تست مشابه می‌تواند تلفات هدایت را کاهش دهد، اما انتخاب نهایی فقط با VCE(sat) انجام نمی‌شود.

آیا دو IGBT هم‌ولتاژ و هم‌آمپر قابل جایگزینی هستند؟

نه الزاماً. Topology، Qg، Eon/Eoff، Diode، Gate Drive، SOA، Package و Pinout نیز باید تطبیق داده شوند.

Gate Threshold همان ولتاژ روشن‌شدن کامل است؟

خیر. VGE(th) فقط شروع هدایت را نشان می‌دهد؛ ولتاژ Drive واقعی باید از دیتاشیت سازنده گرفته شود.

Tj مجاز همه IGBTها 150 درجه است؟

خیر. حداکثر دمای Junction بین مدل‌ها و نسل‌های مختلف متفاوت است.

جمع بندی

برای خرید IGBT صنعتی باید فراتر از دو عدد ولتاژ و جریان نگاه کرد. VCES، IC، VCE(sat)، Qg، Eon/Eoff، SOA، مشخصات دیود، Gate Driver، Rth، Tj، Topology و Package همگی روی عملکرد و قابلیت جایگزینی تأثیر دارند.

در راد الکتریک می‌توانید مدل‌های مختلف IGBT صنعتی را بررسی و پس از تطبیق دیتاشیت با مدار، اینورتر یا تجهیزات قدرت، گزینه مناسب را انتخاب کنید.
