IGBT و MOSFET هر دو از مهم‌ترین کلیدهای نیمه‌هادی در مدارهای قدرت هستند، اما انتخاب بین آن‌ها با یک قانون ساده مثل «MOSFET برای ولتاژ پایین و IGBT برای ولتاژ بالا» انجام نمی‌شود. ولتاژ باس، جریان، فرکانس سوئیچینگ، دمای اتصال، تلفات هدایت، تلفات سوئیچینگ، نوع دیود، Gate Driver و هزینه همگی در تصمیم اثر دارند.
به‌طور کلی MOSFET در فرکانس‌های بالاتر مزیت بیشتری دارد و IGBT در بسیاری از کاربردهای توان و ولتاژ بالاتر اقتصادی یا مناسب‌تر است؛ اما مرز ثابت و جهانی برای ولتاژ یا فرکانس وجود ندارد. در طراحی‌های جدید، SiC MOSFET نیز بخش مهمی از این مقایسه شده است.
| پاسخ کوتاه: اگر سرعت سوئیچینگ و فرکانس بالا اولویت اصلی است، معمولاً MOSFET گزینه نخست بررسی است. اگر ولتاژ و توان بالا، هزینه و عملکرد هدایتی در فرکانس متوسط اهمیت بیشتری دارد، IGBT معمولاً گزینه جدی‌تری است. هیچ‌کدام بدون محاسبه تلفات و بررسی دیتاشیت برنده همیشگی نیستند. |

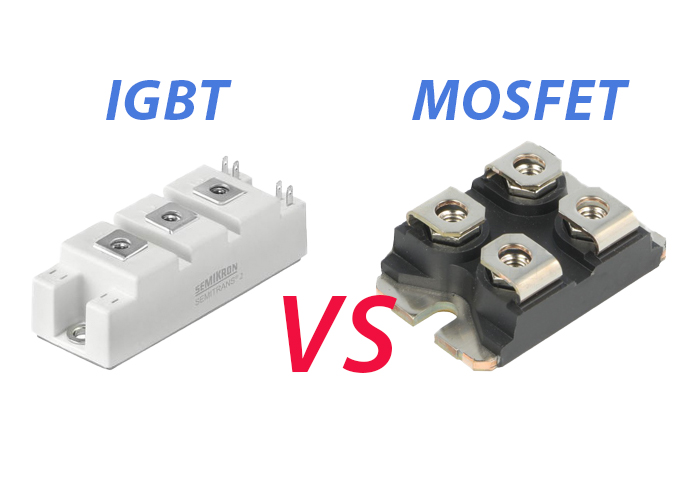

تفاوت IGBT و ماسفت در یک نگاه
| معیار | MOSFET | IGBT |
| مدل تلفات هدایت | I² × RDS(on) | VCE(sat) × I |
| سرعت سوئیچینگ | معمولاً بالاتر | معمولاً پایین‌تر |
| فرکانس‌های بالا | اغلب مناسب‌تر | محدودتر بسته به مدل |
| ولتاژهای بالا | Si MOSFET با RDS(on) بالاتر؛ SiC بسیار قوی | در بسیاری از طراحی‌ها مزیت دارد |
| پارامتر گیت | VGS، Qg، Miller Charge | VGE، Qg، Miller Charge |
| دیود | Body Diode داخلی | معمولاً Freewheel Diode جدا یا Co-pack |
| اتصال کوتاه | وابسته به Device و SOA | بعضی مدل‌ها Short-Circuit Rated هستند |
| موازی‌سازی | در بسیاری از حالات ساده‌تر | نیازمند Matching و Layout دقیق‌تر |
MOSFET چیست؟
MOSFET یک ترانزیستور اثر میدان با گیت عایق‌شده است. در Power MOSFET، جریان بین Drain و Source کنترل می‌شود و Gate تقریباً جریان DC مداوم مصرف نمی‌کند؛ با این حال برای شارژ و دشارژ ظرفیت‌های گیت هنگام سوئیچینگ، Driver باید جریان لحظه‌ای کافی تأمین کند.
در MOSFET سیلیکونی، مقاومت روشن RDS(on) پارامتر کلیدی تلفات هدایت است. این مقدار با دمای اتصال افزایش پیدا می‌کند و باید در دمای واقعی کار، نه فقط در 25°C، بررسی شود.
IGBT چیست؟
IGBT یا Insulated Gate Bipolar Transistor ساختاری ترکیبی دارد که کنترل گیت شبیه MOSFET را با مسیر هدایت مناسب برای توان بالا ترکیب می‌کند. پارامتر اصلی تلفات هدایت آن معمولاً VCE(sat) است که به جریان، دمای اتصال و ولتاژ گیت وابسته است.
IGBT در اینورتر صنعتی، UPS، جوش، درایو موتور و مبدل‌های قدرت کاربرد زیادی دارد، اما در همه این کاربردها انتخاب آن باید با فرکانس و تلفات واقعی بررسی شود.
تفاوت ساختاری IGBT و MOSFET
MOSFET عمدتاً یک Majority Carrier Device است و به همین دلیل معمولاً سریع‌تر خاموش می‌شود. IGBT در مسیر هدایت از تزریق حامل اقلیت نیز استفاده می‌کند و این موضوع می‌تواند باعث کاهش تلفات هدایت در برخی ولتاژها و در عین حال ایجاد Tail Current هنگام خاموش‌شدن شود.
Tail Current یکی از دلایل مهم بالاتر بودن Switching Loss در IGBT نسبت به MOSFET در بسیاری از شرایط است.
آیا مرز فرکانس ثابتی بین IGBT و MOSFET وجود دارد؟
خیر. اعداد ثابتی مثل «MOSFET زیر فلان ولتاژ» یا «IGBT فقط زیر 20 تا 50kHz» نباید به عنوان قانون استفاده شوند. تکنولوژی Device، ولتاژ، جریان، دمای Junction، Gate Driver و توپولوژی مدار مرز انتخاب را تغییر می‌دهند.
ممکن است در یک طراحی 600V و چند ده کیلوهرتز، هم MOSFET و هم IGBT قابل بررسی باشند و انتخاب نهایی با مقایسه تلفات، هزینه و Thermal Design انجام شود.
تفاوت IGBT و MOSFET از نظر ولتاژ
در Silicon MOSFET، با افزایش Breakdown Voltage معمولاً RDS(on) افزایش می‌یابد و تلفات هدایت می‌تواند بیشتر شود. IGBT در بسیاری از کلاس‌های ولتاژی بالا از نظر هزینه و تلفات هدایت رقابتی است.
با این حال SiC MOSFET این مرزبندی کلاسیک را تغییر داده و در ولتاژهای 650V، 1200V و بالاتر نیز گزینه بسیار مهمی محسوب می‌شود.
SiC MOSFET چیست و چه تفاوتی ایجاد کرده است؟
SiC MOSFET از Silicon Carbide استفاده می‌کند و نسبت به Silicon MOSFET معمولاً Switching Loss کمتر و عملکرد بهتری در ولتاژهای بالا دارد. همین موضوع باعث شده در EV، Solar Inverter، UPS و مبدل‌های فرکانس بالا به‌طور گسترده استفاده شود.
- سرعت سوئیچینگ بالا
- تلفات سوئیچینگ کمتر در بسیاری از شرایط
- مناسب برای ولتاژهای بالا
- امکان فرکانس بالاتر و کاهش اندازه Passive Components
اما SiC همیشه جایگزین مستقیم IGBT نیست. قیمت، Gate Driver، dv/dt، EMI، Layout و نیاز حرارتی باید بررسی شوند.
تلفات هدایت در MOSFET
برای برآورد ساده تلفات هدایت MOSFET می‌توان از رابطه تقریبی زیر استفاده کرد:
Pcond ≈ I² × RDS(on)
RDS(on) با دما تغییر می‌کند، بنابراین مقدار دیتاشیت در 25°C نباید بدون اصلاح برای دمای واقعی Junction استفاده شود.
تلفات هدایت در IGBT
برای IGBT، تخمین ساده تلفات هدایت معمولاً بر پایه VCE(sat) انجام می‌شود:
Pcond ≈ VCE(sat) × I
VCE(sat) نیز ثابت نیست و با جریان، دمای Junction و VGE تغییر می‌کند. مقایسه واقعی IGBT و MOSFET باید در شرایط تست مشابه انجام شود.
تلفات سوئیچینگ چه نقشی دارد؟
تلفات سوئیچینگ با افزایش فرکانس مهم‌تر می‌شود. برای تخمین اولیه می‌توان از انرژی Turn-on و Turn-off استفاده کرد:
Psw ≈ (Eon + Eoff) × fsw
این رابطه ساده است و مقادیر Eon/Eoff به شرایط تست دیتاشیت مثل VDC، IC، Tj و Gate Resistance وابسته‌اند.
Gate Driver در IGBT و MOSFET
هر دو Device برای سوئیچینگ سریع به Gate Driver مناسب نیاز دارند. جمله «MOSFET همیشه Driver ساده‌تری دارد» دقیق نیست. Qg، Miller Charge، ولتاژ گیت، جریان پیک Driver، Gate Resistance و dv/dt immunity باید برای هر دو بررسی شوند.
| پارامتر | MOSFET | IGBT |
| ولتاژ گیت | VGS | VGE |
| Gate Charge | Qg مهم است | Qg مهم است |
| Miller Plateau | دارد | دارد |
| Negative Bias | در بعضی طراحی‌ها | در بسیاری از طراحی‌های قدرت متداول‌تر |
| Driver Peak Current | وابسته به Qg و سرعت هدف | وابسته به Qg و سرعت هدف |
تفاوت Body Diode و Freewheel Diode
Power MOSFET به‌طور ذاتی Body Diode دارد. در IGBT، دیود معمولاً به‌صورت Freewheel Diode جداگانه یا Co-pack در کنار Device قرار می‌گیرد و در ماژول‌های صنعتی اغلب بخشی از مجموعه است.
در کاربردهای موتور و اینورتر، رفتار این دیود در Reverse Recovery می‌تواند روی تلفات و EMI اثر قابل توجهی داشته باشد.
Reverse Recovery چیست؟
هنگام تغییر جهت جریان، دیود باید از حالت هدایت به قطع برود. Charge ذخیره‌شده می‌تواند جریان Reverse Recovery ایجاد کند. پارامترهایی مثل Qrr و Irr برای تحلیل تلفات و Stress مهم هستند.
در Silicon MOSFET، Body Diode ممکن است در برخی توپولوژی‌ها محدودکننده باشد. در IGBT نیز Freewheel Diode باید جداگانه از نظر Recovery بررسی شود.
SOA و اتصال کوتاه
Safe Operating Area یا SOA محدوده‌ای از ولتاژ، جریان و زمان است که Device می‌تواند بدون آسیب کار کند. هیچ‌کدام از IGBT یا MOSFET را نباید صرفاً «مقاوم‌تر» دانست.
بعضی IGBTهای مخصوص Motor Drive دارای Short-Circuit Withstand Time تعریف‌شده هستند، اما این ویژگی باید از دیتاشیت همان Part Number تأیید شود. MOSFET نیز SOA و محدودیت‌های خاص خودش را دارد.
موازی کردن MOSFET و IGBT
MOSFETهای سیلیکونی به دلیل ضریب حرارتی مثبت RDS(on) در بسیاری از شرایط Current Sharing راحت‌تری دارند. IGBT هم قابل موازی‌سازی است، اما Matching مشخصات و طراحی مکانیکی و الکتریکی حساس‌تر می‌شود.
- VCE(sat) matching
- Gate Loop symmetry
- Thermal symmetry
- Busbar و PCB layout
- Current sharing در Transient
تفاوت حرارتی IGBT و MOSFET
در هر دو Device مسیر Junction-to-Case، Case-to-Heatsink و Heatsink-to-Ambient باید بررسی شود. انتخاب Device بدون تحلیل Rth و Tj می‌تواند نتیجه اشتباه بدهد.
یک قطعه با تلفات کمتر در 25°C ممکن است در دمای واقعی یا با Heatsink ضعیف مزیت خود را از دست بدهد.
IGBT یا MOSFET در اینورتر صنعتی؟
در اینورتر و VFD، انتخاب به DC Bus، توان موتور، Switching Frequency، راندمان، هزینه و Cooling بستگی دارد. IGBT هنوز در بسیاری از درایوهای صنعتی بسیار رایج است، در حالی که MOSFET و به‌خصوص SiC MOSFET در بخش‌های دیگری از بازار رشد زیادی داشته‌اند.
برای شناخت کامل ساختار درایو و DC Bus می‌توانید مقاله اینورتر چیست را مطالعه کنید.
IGBT یا MOSFET در SMPS؟
در منابع تغذیه سوئیچینگ، فرکانس بالا معمولاً اهمیت زیادی دارد و MOSFET اغلب انتخاب رایج‌تری است. با این حال ولتاژ، توپولوژی، توان و تکنولوژی Device تعیین‌کننده‌اند و نمی‌توان IGBT را در همه SMPSها به‌طور مطلق رد کرد.
IGBT یا MOSFET در UPS، خودرو برقی و Solar
در UPS، اینورتر خورشیدی و خودرو برقی هر دو خانواده قابل مشاهده‌اند. در طراحی‌های جدید EV و Solar استفاده از SiC MOSFET به دلیل تلفات سوئیچینگ پایین و کارایی بالا بسیار مهم شده است. IGBT نیز همچنان در کاربردهایی که هزینه و توان بالا اولویت دارند حضور گسترده‌ای دارد.
کدام را انتخاب کنیم؟
| اگر این عامل مهم‌تر است | گزینه‌ای که معمولاً بررسی می‌شود |
| فرکانس سوئیچینگ بسیار بالا | MOSFET / SiC MOSFET |
| توان و ولتاژ بالا با هزینه کنترل‌شده | IGBT |
| راندمان بالا در ولتاژ بالا | SiC MOSFET یا IGBT بسته به طراحی |
| SMPS فرکانس بالا | MOSFET |
| VFD صنعتی متداول | IGBT بسیار رایج است |
| EV و Solar مدرن | SiC MOSFET اهمیت زیادی دارد |
این جدول فقط نقطه شروع است. انتخاب نهایی باید با Datasheet و محاسبه تلفات انجام شود.
لینک‌های مرتبط برای انتخاب IGBT
اگر بعد از این مقایسه به IGBT رسیدید، مقاله راهنمای خرید IGBT صنعتی را برای بررسی VCES، IC، VCE(sat)، Qg، Eon/Eoff و SOA ببینید.
برای بررسی دقیق‌تر مشخصات هر Part Number نیز مقاله آموزش خواندن دیتاشیت IGBT مفید است.
برای مشاهده مدل‌های موجود، می‌توانید وارد دسته خرید IGBT شوید.
اشتباهات رایج در مقایسه IGBT و ماسفت
- تعیین مرز ثابت ولتاژ برای MOSFET و IGBT
- فرض اینکه IGBT همیشه زیر 20 یا 50kHz کار می‌کند
- نادیده گرفتن SiC MOSFET
- مقایسه RDS(on) و VCE(sat) بدون دمای واقعی
- مقایسه Switching Loss بدون شرایط تست مشابه
- فرض اینکه MOSFET همیشه Gate Driver ساده‌تری دارد
- نادیده گرفتن Body Diode و Freewheel Diode
- نادیده گرفتن Reverse Recovery
- مقایسه فقط بر اساس قیمت قطعه و نه Total System Cost
چک‌لیست انتخاب بین IGBT و MOSFET
| پارامتر | سؤال اصلی |
| Bus Voltage | ولتاژ واقعی و Transient چقدر است؟ |
| Current | RMS، Peak و Overload چقدر است؟ |
| Switching Frequency | fsw هدف چیست؟ |
| Conduction Loss | RDS(on) یا VCE(sat) در Tj واقعی؟ |
| Switching Loss | Eon/Eoff یا switching energy چقدر است؟ |
| Gate Driver | Qg، Miller، Peak Current و Bias؟ |
| Diode | Reverse Recovery و Freewheel behavior؟ |
| Thermal | Tj، Rth و Heatsink مناسب؟ |
| SOA | حدود Safe Operating Area؟ |
| Cost | هزینه قطعه + Driver + Cooling + EMI؟ |
سوالات متداول
تفاوت اصلی IGBT و MOSFET چیست؟
MOSFET معمولاً سوئیچینگ سریع‌تری دارد و تلفات هدایت آن با RDS(on) تحلیل می‌شود؛ IGBT معمولاً با VCE(sat) تحلیل می‌شود و در بسیاری از کاربردهای توان و ولتاژ بالا مزیت دارد.
برای اینورتر IGBT بهتر است یا MOSFET؟
به ولتاژ باس، توان، فرکانس، راندمان و هزینه بستگی دارد. در VFDهای صنعتی IGBT بسیار رایج است، اما MOSFET و SiC نیز در برخی طراحی‌ها استفاده می‌شوند.
آیا MOSFET فقط برای ولتاژ پایین است؟
خیر. MOSFETهای ولتاژ بالا وجود دارند و SiC MOSFET در کلاس‌های ولتاژی بالا بسیار مهم است.
آیا IGBT همیشه کندتر است؟
در بسیاری از شرایط بله، اما سرعت واقعی به نسل Device، Gate Driver و شرایط سوئیچینگ وابسته است.
SiC MOSFET بهتر از IGBT است؟
نه همیشه. راندمان، قیمت، EMI، Driver، Layout و توان پروژه باید با هم مقایسه شوند.
آیا IGBT و MOSFET جایگزین مستقیم یکدیگر هستند؟
خیر. Package، Gate Drive، Switching behavior، Diode و Thermal Design باید دوباره بررسی شوند.
جمع بندی
تفاوت IGBT و ماسفت را نمی‌توان با یک مرز ثابت ولتاژ یا فرکانس خلاصه کرد. MOSFET معمولاً در فرکانس‌های بالاتر مزیت دارد، IGBT در بسیاری از کاربردهای توان و ولتاژ بالا گزینه اقتصادی و رایجی است و SiC MOSFET نیز بخش بزرگی از مرز سنتی این دو را تغییر داده است.
برای انتخاب درست باید Voltage، Current، RDS(on)، VCE(sat)، Switching Loss، Qg، Diode، SOA، Tj و هزینه سیستم را کنار هم مقایسه کرد. در راد الکتریک می‌توانید مدل‌های مختلف IGBT و تجهیزات مرتبط را از نظر مشخصات فنی بررسی و برای مدار قدرت یا اینورتر مناسب مقایسه کنید.
