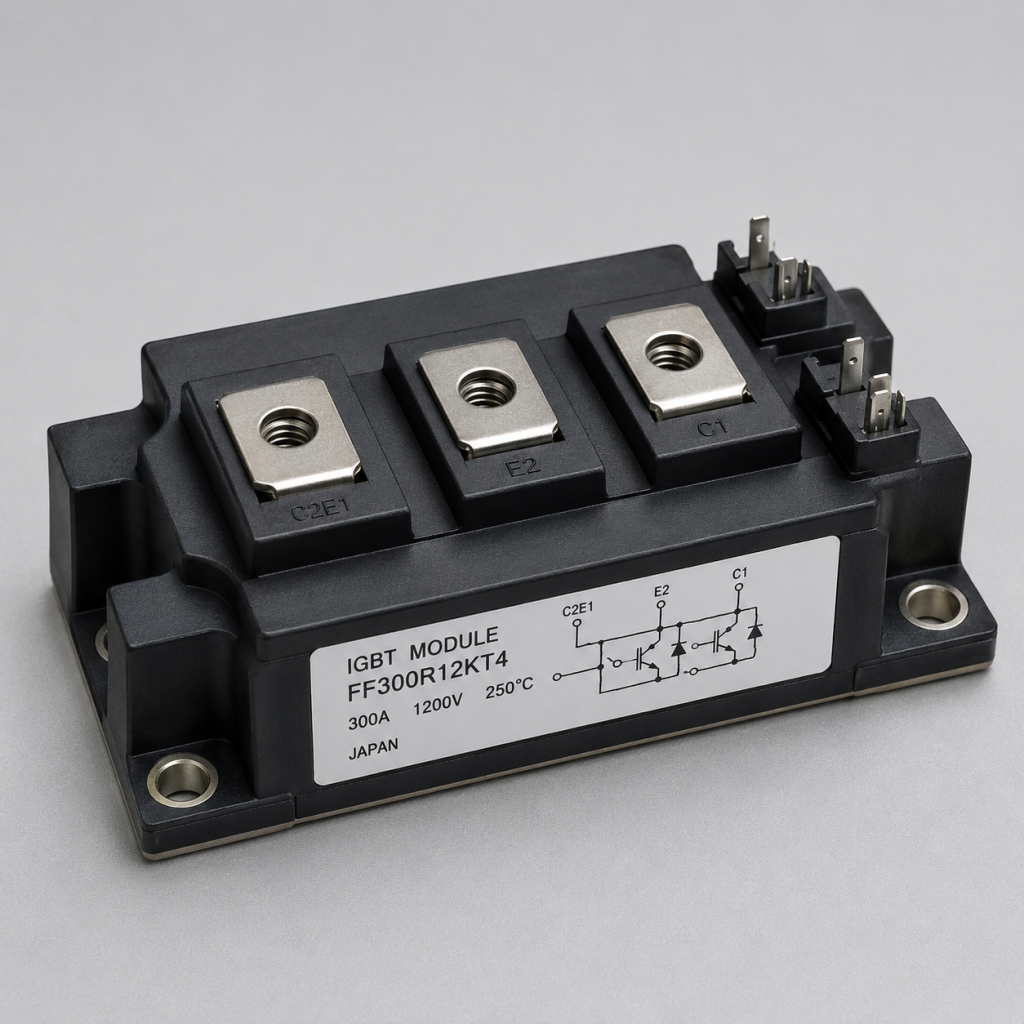

IGBT یکی از مهم‌ترین قطعات قدرت در اینورترهای صنعتی است که وظیفه سوئیچینگ جریان برای کنترل سرعت و گشتاور موتور را بر عهده دارد. خرابی این قطعه می‌تواند باعث توقف ناگهانی خط تولید، ایجاد خطا در درایو و حتی آسیب به موتور یا برد کنترل شود. در بسیاری از موارد، پیش از سوختن کامل IGBT نشانه‌هایی مانند خطای اضافه‌جریان، داغ شدن غیرعادی یا عملکرد ناپایدار موتور ظاهر می‌شود. در این مقاله، علائم خرابی IGBT در اینورتر، دلایل رایج سوختن و روش‌های تست و عیب‌یابی آن بررسی می‌شود.
مطالب مهم مقاله…
| نشانه خرابی | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| تریپ مکرر اینورتر با خطای Overcurrent | اتصال کوتاه یا اضافه‌بار موتور | بررسی کابل‌ها و جریان واقعی موتور |
| روشن نشدن اینورتر | اتصال کوتاه داخلی در ماژول IGBT | تست کلکتور و امیتر با مولتی‌متر |
| سوختن فیوز ورودی | اتصال کوتاه در ماژول قدرت | بررسی IGBT و مدار لینک DC |
| داغ شدن شدید هیت‌سینک | ضعف در خنک‌کاری یا تهویه تابلو | بررسی فن‌ها و مسیر هوا |
| لرزش یا نویز غیرعادی موتور | اختلال در سوئیچینگ IGBT | بررسی درایور گیت و مدار کنترل |
| تغییر رنگ یا ترک در ماژول | تنش حرارتی شدید | تعویض ماژول و بررسی بار |
علائم خرابی های IGBT در اینورتر
خرابی‌های IGBT در اینورتر معمولاً با نشانه‌هایی آغاز می‌شود که در صورت بی‌توجهی می‌تواند منجر به آسیب گسترده به درایو، برد کنترل یا حتی موتور شود. یکی از رایج‌ترین علائم، تریپ ناگهانی اینورتر با خطاهایی مانند Overcurrent، Short Circuit یا Ground Fault است. در بسیاری از موارد، قبل از سوختن کامل قطعه، رفتار سیستم ناپایدار می‌شود؛ به‌عنوان مثال افزایش غیرعادی دمای هیت‌سینک، کاهش توان خروجی، یا ایجاد نویز و لرزش در موتور مشاهده می‌شود. در کاربردهای صنعتی سنگین، خرابی IGBT ممکن است با بوی سوختگی، تغییر رنگ بدنه ماژول یا حتی ترک‌خوردگی روی قاب پلاستیکی همراه باشد که نشان‌دهنده تنش حرارتی یا اتصال کوتاه داخلی است. از نظر الکتریکی نیز اتصال دائم بین کلکتور و امیتر (Short C-E) یکی از نشانه‌های قطعی سوختن IGBT است که معمولاً باعث قطع فیوز ورودی یا آسیب به مدار لینک DC می‌شود.
نشانه‌های رایج خرابی IGBT شامل موارد زیر است:
- تریپ مکرر اینورتر با خطای اضافه‌جریان
- روشن نشدن اینورتر پس از وصل برق
- سوختن فیوز یا فعال شدن حفاظت ورودی
- داغ شدن غیرعادی ماژول قدرت
- وجود اتصال کوتاه بین پایه‌های کلکتور و امیتر در تست اولیه
تشخیص سریع این علائم برای جلوگیری از گسترش آسیب اهمیت حیاتی دارد، زیرا در بسیاری از موارد خرابی IGBT تنها یک پیامد است و علت اصلی می‌تواند اضافه‌بار، اشکال در گیت درایور یا ضعف سیستم خنک‌کاری باشد.
دلایل رایج سوختن IGBT
علت سوختن IGBT معمولاً ترکیبی از تنش‌های الکتریکی و حرارتی است. مهم‌ترین عامل، اضافه‌جریان ناگهانی ناشی از اتصال کوتاه در خروجی یا قفل شدن روتور موتور است که باعث عبور جریان فراتر از محدوده SOA (Safe Operating Area) می‌شود. همچنین اضافه‌ولتاژهای لحظه‌ای در باس DC، به‌ویژه در زمان ترمز دینامیکی یا قطع و وصل‌های ناگهانی، می‌تواند باعث شکست ساختار نیمه‌هادی شود. در بسیاری از پروژه‌های صنعتی، خرابی سیستم گیت درایو نیز نقش کلیدی دارد؛ اگر ولتاژ گیت به‌درستی تأمین نشود یا زمان‌بندی سوئیچینگ دچار اختلال شود، تلفات سوئیچینگ افزایش یافته و دمای پیوند (Junction Temperature) به سرعت بالا می‌رود. ضعف در خنک‌کاری، استفاده از خمیر حرارتی نامناسب یا بسته شدن مسیر تهویه نیز از عوامل مهم حرارتی هستند.
رایج‌ترین دلایل خرابی‌های IGBT در اینورتر عبارت‌اند از:
- اضافه‌جریان ناشی از اتصال کوتاه یا اضافه‌بار
- اضافه‌ولتاژ لینک DC یا برگشت انرژی ترمز
- خرابی مدار درایور گیت
- طراحی نامناسب سیستم خنک‌کاری
- استفاده از ماژول با ریتینگ جریان یا ولتاژ پایین‌تر از نیاز واقعی
در تجربه‌های میدانی تعمیر IGBT صنعتی، اغلب مشاهده می‌شود که انتخاب نادرست کلاس ولتاژی یا عدم هماهنگی با شرایط محیطی (دما، گردوغبار، رطوبت) زمینه‌ساز خرابی زودهنگام شده است.
روش تست IGBT با مولتی‌متر
تست IGBT با مولتی‌متر یکی از مراحل اولیه عیب‌یابی در زمان بروز خرابی‌های IGBT در اینورتر است، اما باید با دقت و پس از تخلیه کامل خازن‌های لینک DC انجام شود. در حالت پایه، مولتی‌متر روی تست دیود قرار می‌گیرد و ابتدا بین کلکتور و امیتر بررسی می‌شود؛ در حالت سالم نباید اتصال کوتاه مستقیم وجود داشته باشد. سپس دیود داخلی بین کلکتور و امیتر در یک جهت هدایت و در جهت دیگر عدم هدایت نشان می‌دهد. برای بررسی گیت، مقاومت بین گیت و امیتر اندازه‌گیری می‌شود که معمولاً باید بسیار بالا (در حد کیلو تا مگااهم) باشد؛ مقاومت پایین نشانه تخریب لایه اکسید گیت است. البته این روش تنها خرابی‌های شدید مانند اتصال کوتاه را مشخص می‌کند و برای تحلیل دقیق پارامترهای سوئیچینگ نیاز به تستر تخصصی یا اسیلوسکوپ وجود دارد.
مراحل تست به‌صورت خلاصه:
- تخلیه کامل ولتاژ باس DC
- قرار دادن مولتی‌متر روی حالت Diode Test
- بررسی اتصال کوتاه بین C و E
- اندازه‌گیری مقاومت بین G و E
- مقایسه نتایج با دیتاشیت ماژول
توجه شود که در ماژول‌های چندتایی، خرابی یک IGBT می‌تواند نتیجه تست سایر فازها را نیز تحت تأثیر قرار دهد، بنابراین تحلیل نتایج باید با درک ساختار داخلی ماژول انجام شود.
سناریوی خرابی در پروژه صنعتی
در یک پروژه صنعتی مرتبط با راه‌اندازی الکتروموتور 55 کیلووات در خط تولید، خرابی IGBT اینورتر پس از چند هفته بهره‌برداری مداوم رخ داد. اینورتر به‌صورت متناوب با خطای Overcurrent تریپ می‌داد و پس از مدتی به‌طور کامل از مدار خارج شد. در بررسی اولیه، اتصال کوتاه بین کلکتور و امیتر یکی از ماژول‌های قدرت مشاهده شد که نشان‌دهنده سوختن IGBT بود. تحلیل دقیق‌تر نشان داد که موتور در برخی سیکل‌ها تحت بار ضربه‌ای قرار می‌گرفت و جریان راه‌اندازی واقعی از مقدار تنظیم‌شده در پارامترهای اینورتر بیشتر بوده است. علاوه بر آن، تهویه تابلو به‌دلیل تجمع گردوغبار کاهش یافته و دمای داخلی تابلو به بیش از 60 درجه سانتی‌گراد رسیده بود. ترکیب اضافه‌جریان لحظه‌ای و تنش حرارتی مداوم باعث خروج قطعه از محدوده Safe Operating Area شده بود.
در این سناریو، عوامل مؤثر شامل موارد زیر بودند:
- تنظیم نادرست پارامترهای حفاظت جریان
- بار ضربه‌ای متناوب در فرآیند تولید
- تهویه نامناسب تابلو برق
- عدم پایش دوره‌ای دمای هیت‌سینک
این تجربه نشان می‌دهد که در تعمیر IGBT صنعتی تنها تعویض ماژول کافی نیست و باید ریشه خرابی به‌صورت تحلیلی بررسی شود تا از تکرار آن جلوگیری گردد.
چه زمانی تعمیر IGBT به‌صرفه نیست؟
در بسیاری از موارد، تصمیم بین تعمیر IGBT صنعتی و تعویض کامل ماژول یا حتی اینورتر، به تحلیل اقتصادی و فنی وابسته است. اگر خرابی‌های IGBT در اینورتر صرفاً محدود به یک ماژول قدرت باشد و برد درایور گیت، مدار کنترل و باس DC آسیب ندیده باشند، تعویض ماژول معمولاً مقرون‌به‌صرفه است. اما در شرایطی که اتصال کوتاه شدید باعث آسیب به ترک‌های مسی برد، سوختن درایورها یا آسیب دیدن خازن‌های لینک DC شده باشد، هزینه تعمیر به‌طور قابل توجهی افزایش می‌یابد و ریسک خرابی مجدد نیز بالا می‌رود. همچنین در اینورترهای قدیمی که قطعات یدکی اصلی آن‌ها به‌سختی یافت می‌شود، استفاده از قطعات غیراصلی می‌تواند قابلیت اطمینان سیستم را کاهش دهد.
مقایسه تصمیم تعمیر یا تعویض:
| وضعیت فنی | توصیه عملی |
| خرابی محدود به یک ماژول IGBT | تعویض ماژول مقرون‌به‌صرفه است |
| آسیب به برد گیت درایور | نیاز به برآورد دقیق هزینه تعمیر |
| سوختگی گسترده برد قدرت | تعویض کامل درایو منطقی‌تر است |
| نبود قطعه اصلی در بازار | تعویض دستگاه پیشنهاد می‌شود |
در پروژه‌های حساس صنعتی که توقف خط تولید هزینه بالایی دارد، گاهی تعویض کامل تجهیز از نظر بهره‌برداری منطقی‌تر از تعمیر چندمرحله‌ای است.
راه‌های افزایش طول عمر IGBT
افزایش طول عمر IGBT در اینورتر مستقیماً به مدیریت تنش حرارتی و الکتریکی وابسته است. اولین اقدام، انتخاب صحیح ماژول با درنظر گرفتن ضریب اطمینان در جریان و ولتاژ نامی است؛ استفاده از IGBT با ظرفیت لب‌مرزی، احتمال خرابی زودهنگام را افزایش می‌دهد. تنظیم دقیق پارامترهای شتاب و توقف موتور، جلوگیری از شوک‌های مکانیکی و فعال‌سازی حفاظت‌های جریان و ولتاژ نیز اهمیت بالایی دارد. در محیط‌های صنعتی، کنترل دمای تابلو برق و نظافت دوره‌ای فیلترهای هوا نقش کلیدی در کاهش دمای Junction دارد. استفاده از خمیر حرارتی استاندارد و گشتاور مناسب پیچ‌های اتصال ماژول به هیت‌سینک نیز از ایجاد نقاط داغ جلوگیری می‌کند.
اقدامات کلیدی برای افزایش عمر:
- انتخاب ریتینگ مناسب با حاشیه اطمینان 20 تا 30 درصد
- پایش دوره‌ای دمای هیت‌سینک
- سرویس منظم سیستم تهویه تابلو
- تنظیم صحیح زمان‌های شتاب و توقف
- استفاده از قطعات اورجینال در تعمیرات
در عمل، مدیریت صحیح حرارت مهم‌ترین عامل پیشگیری از خرابی های IGBT در اینورتر محسوب می‌شود.
اشتباهات رایج در خنک‌کاری
سیستم خنک‌کاری در اینورتر نقش تعیین‌کننده‌ای در جلوگیری از خرابی‌های IGBT در اینورتر دارد، اما در بسیاری از تابلوهای صنعتی به‌درستی طراحی یا نگهداری نمی‌شود. یکی از اشتباهات رایج، انتخاب هیت‌سینک با ظرفیت دفع حرارت پایین‌تر از توان واقعی ماژول است که باعث افزایش دمای Junction و کاهش عمر مفید قطعه می‌شود. همچنین نصب نادرست ماژول روی هیت‌سینک، استفاده بیش‌ازحد یا کمتر از حد خمیر حرارتی و عدم رعایت گشتاور استاندارد پیچ‌ها می‌تواند مقاومت حرارتی را افزایش دهد. در محیط‌های صنعتی آلوده، گرفتگی فیلترها و خرابی فن‌ها به‌مرور باعث تجمع گرما در داخل تابلو می‌شود. حتی چیدمان نامناسب تجهیزات در داخل تابلو و نبود گردش هوای مؤثر، توزیع حرارتی را مختل می‌کند.
رایج‌ترین خطاهای خنک‌کاری عبارت‌اند از:
- استفاده از فن با دبی هوای نامناسب
- عدم سرویس دوره‌ای فیلترهای هوا
- به‌کارگیری خمیر حرارتی بی‌کیفیت
- نصب ماژول بدون رعایت گشتاور توصیه‌شده
- طراحی تابلو بدون درنظر گرفتن دمای محیط
در بسیاری از موارد علت سوختن IGBT نه اضافه‌جریان لحظه‌ای، بلکه تنش حرارتی تجمعی است که به‌مرور ساختار نیمه‌هادی را تخریب می‌کند. بنابراین کنترل دما یک الزام مهندسی است نه یک گزینه اختیاری.
لینک به محصولات جایگزین
در صورت تأیید خرابی هایIGBT در اینورتر و نیاز به تعویض، انتخاب ماژول یا اینورتر جایگزین باید بر اساس پارامترهای فنی دقیق انجام شود. مهم‌ترین مشخصات شامل ولتاژ نامی کلکتور-امیتر (Vce)، جریان نامی (Ic)، توان اتلافی، نوع پکیج ماژول و سازگاری با مدار درایور است. همچنین بررسی کلاس ولتاژ (معمولاً 600V، 1200V یا 1700V در کاربردهای صنعتی) اهمیت بالایی دارد. در پروژه‌هایی که توقف تولید هزینه‌بر است، توصیه می‌شود علاوه بر ماژول اصلی، یک قطعه یدکی نیز تهیه شود. هنگام خرید، توجه به اصالت کالا، تاریخ تولید و شرایط نگهداری اهمیت زیادی دارد، زیرا نگهداری نامناسب می‌تواند بر کیفیت نیمه‌هادی اثر بگذارد.
برای انتخاب صحیح محصول جایگزین، این موارد را بررسی کنید:
- تطابق کامل ولتاژ و جریان نامی با مدل قبلی
- سازگاری مکانیکی با هیت‌سینک موجود
- برند معتبر و دارای دیتاشیت رسمی
- امکان تأمین سریع در بازار داخلی
انتخاب دقیق و مهندسی‌شده قطعه جایگزین، ریسک تکرار خرابی IGBT را به حداقل رسانده و پایداری عملکرد اینورتر را تضمین می‌کند.
سوالات متداول
از کجا بفهمیمIGBT اینورتر سوخته است؟
رایج‌ترین نشانه خرابی های IGBT در اینورتر، بروز خطای اضافه‌جریان (Overcurrent) یا اتصال کوتاه بلافاصله پس از استارت است. در بسیاری از موارد، اینورتر روشن نمی‌شود یا فیوز ورودی می‌سوزد. با تست اولیه بین کلکتور و امیتر در حالت خاموش، اگر اتصال کوتاه دائمی مشاهده شود، احتمال سوختن IGBT بسیار بالا است. همچنین داغ شدن غیرعادی هیت‌سینک یا بوی سوختگی از داخل تابلو می‌تواند نشانه آسیب شدید باشد.
آیا تستIGBT با مولتی متر برای تشخیص سلامت آن کافی است؟
تست IGBT با مولتی متر فقط برای شناسایی خرابی‌های شدید مانند اتصال کوتاه یا نشتی غیرعادی کاربرد دارد. این روش نمی‌تواند عملکرد سوئیچینگ، سرعت قطع و وصل یا تلفات واقعی قطعه را ارزیابی کند. بنابراین اگر IGBT در شرایط بار دچار خطا می‌شود اما در تست اهمی سالم به نظر می‌رسد، باید مدار درایور گیت و شرایط بار نیز بررسی شود.
مهم‌ترین علت سوختنIGBT چیست؟
علت سوختن IGBT معمولاً ترکیبی از اضافه‌جریان، اضافه‌ولتاژ لینک DC و ضعف در خنک‌کاری است. بار ضربه‌ای، تنظیم نبودن پارامترهای شتاب موتور و تهویه نامناسب تابلو برق از عوامل پرتکرار در پروژه‌های صنعتی هستند. استفاده از ماژول با ظرفیت مرزی نیز ریسک خرابی را افزایش می‌دهد.
آیا تعمیرIGBT صنعتی قابل اطمینان است؟
اگر خرابی محدود به ماژول قدرت باشد و برد گیت درایور و مدار کنترل آسیب ندیده باشند، تعویض ماژول با قطعه اورجینال معمولاً راهکار قابل اطمینانی است. اما در صورت آسیب گسترده به برد قدرت، هزینه و ریسک خرابی مجدد افزایش می‌یابد.
چگونه می‌توان از تکرار خرابیIGBT جلوگیری کرد؟
برای پیشگیری از خرابی مجدد باید علت ریشه‌ای مشخص شود؛ شامل بررسی جریان واقعی موتور، کنترل دمای تابلو، سرویس سیستم خنک‌کاری و تنظیم صحیح پارامترهای حفاظتی اینورتر. انتخاب IGBT با حاشیه اطمینان مناسب نیز نقش مهمی در افزایش طول عمر دارد.
