دیود قدرت چیست؟ انواع + پارامترها و راهنمای انتخاب

پاسخ کوتاه: دیود قدرت چیست؟

دیود قدرت یا Power Diode یک قطعه نیمه‌هادی است که برای عبور جریان در یک جهت و جلوگیری از عبور آن در جهت مخالف، در مدارهای قدرت استفاده می‌شود. این قطعه در رکتیفایرها، اینورترها، UPS، منابع تغذیه، درایو موتور و دستگاه‌های جوش کاربرد دارد. هنگام انتخاب دیود صنعتی باید علاوه بر جریان و ولتاژ، پارامترهایی مانند VF، VRRM، IFSM، trr، Qrr و دمای پیوند را نیز بررسی کرد.

اگر برای یک مدار صنعتی به دنبال دیود مناسب هستید، انتخاب قطعه فقط بر اساس عددی مانند 10 آمپر یا 600 ولت تصمیم درستی نیست. دو دیود ممکن است ولتاژ و جریان نامی مشابهی داشته باشند، اما از نظر سرعت بازیابی، افت ولتاژ، تلفات حرارتی و نوع پکیج کاملاً متفاوت باشند.

شناخت اینکه دیود قدرت چیست و هر پارامتر دیتاشیت چه مفهومی دارد، به طراح، تعمیرکار، تکنسین و خریدار کمک می‌کند قطعه‌ای انتخاب کند که در شرایط واقعی مدار عملکرد مطمئنی داشته باشد.

در این مقاله با ساختار و عملکرد دیود قدرت، انواع دیود صنعتی، پارامترهای مهم دیتاشیت، بازیابی معکوس، محاسبه تلفات، مدیریت حرارتی، تست، عیب‌یابی و روش جایگزینی یک مدل ناموجود آشنا می‌شویم.

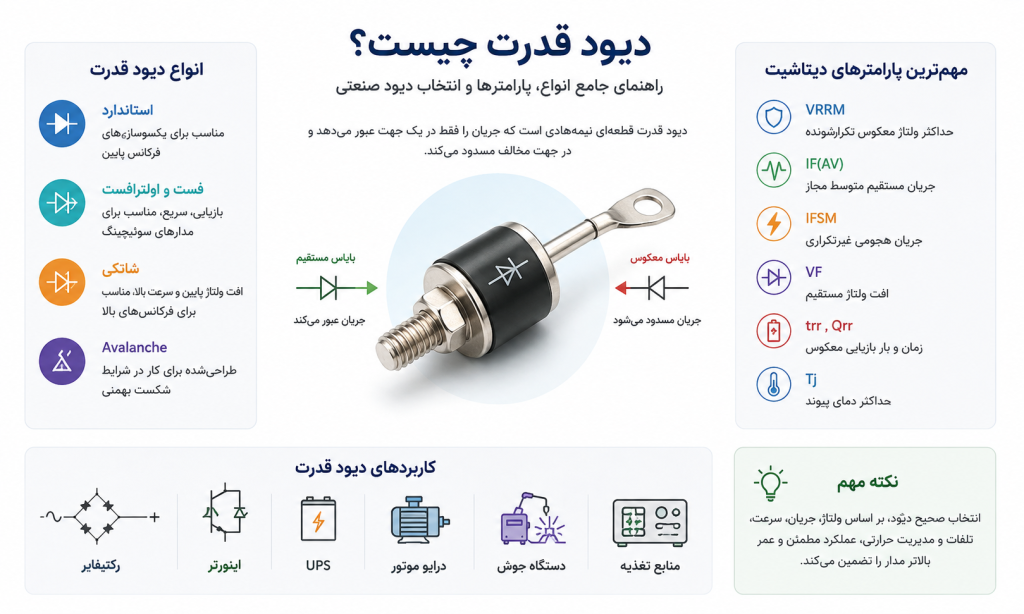

جدول خلاصه دیود قدرت

دیود قدرت چیست؟

دیود قدرت نوعی دیود نیمه‌هادی است که برای کار در شرایط جریان و ولتاژ بالاتر از دیودهای سیگنال طراحی شده است. وظیفه اصلی آن هدایت جریان در جهت مستقیم و بلوکه کردن جریان در جهت معکوس است.

در مدارهای صنعتی، دیود قدرت می‌تواند وظیفه یکسوسازی AC به DC، ایجاد مسیر آزاد برای جریان بارهای القایی، حفاظت در برابر برخی پالس‌های ولتاژی یا ایجاد مسیر مشخص جریان در مبدل‌های توان را بر عهده داشته باشد.

تفاوت دیود قدرت با یک دیود کوچک الکترونیکی فقط در اندازه نیست. ساختار نیمه‌هادی، ظرفیت تحمل جریان، مشخصات حرارتی، پکیج و پارامترهای بازیابی آن برای شرایط کاری قدرت طراحی شده‌اند.

به زبان ساده، اگر دیود معمولی را برای مدارهای جریان پایین در نظر بگیریم، دیود قدرت برای زمانی استفاده می‌شود که جریان، ولتاژ و انرژی مدار به اندازه‌ای زیاد است که یک دیود سیگنال معمولی پاسخ‌گو نیست.

تفاوت دیود قدرت با دیود سیگنال

دیود سیگنال معمولاً در مدارهای الکترونیکی با جریان پایین، آشکارسازی، پردازش سیگنال و سوئیچینگ سبک استفاده می‌شود. در مقابل، دیود قدرت برای تحمل جریان و ولتاژ بالاتر و دفع حرارت بیشتر طراحی شده است.

یکی از تفاوت‌های مهم، مدیریت حرارتی است. در دیودهای قدرت، افزایش جریان باعث افزایش تلفات و در نتیجه افزایش دمای پیوند می‌شود؛ بنابراین نوع پکیج و امکان اتصال به هیت‌سینک اهمیت زیادی پیدا می‌کند.

تفاوت دیگر به سرعت عملکرد مربوط می‌شود. در یک رکتیفایر فرکانس شبکه ممکن است سرعت بازیابی اهمیت محدودی داشته باشد، اما در مدار سوئیچینگ سریع، trr و Qrr می‌توانند روی تلفات، EMI و تنش کلید قدرت تأثیر بگذارند.

ساختمان و نحوه کار اتصال PN قدرت

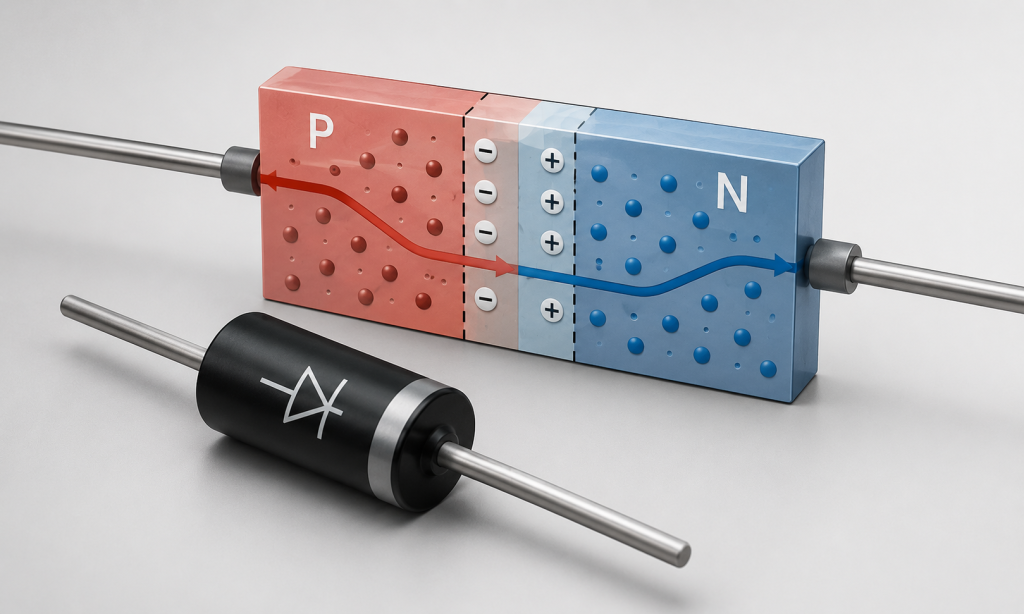

بسیاری از دیودهای قدرت سیلیکونی از اتصال PN تشکیل شده‌اند. این ساختار از دو ناحیه نیمه‌هادی نوع P و N تشکیل شده و در محل اتصال آن‌ها ناحیه تخلیه ایجاد می‌شود.

وقتی دیود در بایاس مستقیم قرار می‌گیرد، جریان می‌تواند از ساختار عبور کند و افت ولتاژی به نام VF روی قطعه ایجاد می‌شود. مقدار VF ثابت نیست و با جریان، دما و فناوری ساخت تغییر می‌کند.

در بایاس معکوس، دیود باید جریان را مسدود کند. در این حالت مقدار محدودی جریان نشتی IR وجود دارد و اگر ولتاژ از محدوده مجاز عبور کند، امکان ورود به ناحیه شکست وجود خواهد داشت.

در دیودهای قدرت، طراحی لایه‌های نیمه‌هادی به‌گونه‌ای انجام می‌شود که قطعه بتواند در محدوده مشخصی از ولتاژ، جریان و دما کار کند.

انواع دیود قدرت

استاندارد / General Purpose

دیودهای Standard یا General Purpose برای یکسوسازی‌های معمولی و کاربردهایی که سرعت سوئیچینگ بالا نیست استفاده می‌شوند.

این دیودها در رکتیفایرهای فرکانس شبکه، شارژرها، منابع تغذیه و برخی تجهیزات صنعتی کاربرد دارند. ساختار نسبتاً ساده و هزینه مناسب از مزایای این خانواده است.

اگر مدار با فرکانس پایین کار می‌کند و بازیابی معکوس عامل تعیین‌کننده‌ای نیست، دیود استاندارد می‌تواند انتخاب مناسبی باشد.

Fast و Ultrafast Recovery

دیودهای Fast و Ultrafast برای کاربردهایی طراحی شده‌اند که زمان بازیابی معکوس اهمیت دارد. این قطعات در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، اینورترها و مدارهای قدرت فرکانس بالا کاربرد زیادی دارند.

در چنین مدارهایی، خاموش شدن سریع‌تر دیود می‌تواند به کاهش بخشی از تلفات و تنش‌های ناشی از Reverse Recovery کمک کند.

با این حال، هنگام انتخاب دیود Fast نباید فقط عبارت Fast روی نام قطعه را بررسی کرد. پارامترهای trr، Qrr، VF و شرایط تست دیتاشیت باید با شرایط واقعی مدار مقایسه شوند.

Schottky Power Diode

دیود شاتکی قدرت ساختار متفاوتی نسبت به دیود PN دارد و به دلیل نداشتن ذخیره‌سازی حامل‌های اقلیت مانند دیود PN معمولی، می‌تواند رفتار سوئیچینگ بسیار سریعی داشته باشد.

افت ولتاژ مستقیم پایین یکی دیگر از مزیت‌های مهم بسیاری از دیودهای شاتکی است. این ویژگی در مدارهای ولتاژ پایین می‌تواند به کاهش تلفات هدایتی کمک کند.

با این حال، دیود شاتکی سیلیکونی معمولی معمولاً از نظر تحمل ولتاژ معکوس محدودتر از بسیاری از دیودهای PN است. برای ولتاژهای بالاتر، دیودهای SiC Schottky می‌توانند گزینه مهمی باشند.

Avalanche Diode

دیود Avalanche برای کار در شرایط شکست بهمنی کنترل‌شده طراحی می‌شود. این ویژگی باعث می‌شود در برخی کاربردهای حفاظتی و پالس‌های مشخص مورد استفاده قرار گیرد.

با این حال، نباید هر دیود قدرت را بدون بررسی دیتاشیت در ناحیه شکست به کار برد. مقدار انرژی، جریان، دما و مدت پالس باید در محدوده تعیین‌شده توسط سازنده قرار داشته باشد.

شکل موج بایاس مستقیم و معکوس

در بایاس مستقیم، با افزایش جریان، افت ولتاژ روی دیود افزایش پیدا می‌کند. همین افت ولتاژ باعث ایجاد تلفات هدایتی در قطعه می‌شود.

در بایاس معکوس، دیود باید جریان را مسدود کند. اما هنگام تغییر سریع از حالت هدایت به حالت بلوکه، به‌خصوص در دیودهای PN، ممکن است برای مدت کوتاهی جریان معکوس ایجاد شود.

این پدیده Reverse Recovery نام دارد و پارامترهایی مانند trr، Qrr و IRM برای توصیف آن استفاده می‌شوند.

در مدارهای سوئیچینگ، این جریان معکوس می‌تواند باعث ایجاد پیک جریان، تلفات بیشتر و EMI شود؛ بنابراین شکل موج واقعی مدار باید هنگام طراحی در نظر گرفته شود.

مهم‌ترین پارامترهای دیتاشیت

VRRM، IF(AV)، IFSM، VF، IR

VRRM حداکثر ولتاژ معکوس تکرارشونده‌ای است که دیود طبق شرایط مشخص‌شده توسط سازنده می‌تواند تحمل کند.

IF(AV) جریان مستقیم متوسط مجاز است. این عدد معمولاً به شرایط حرارتی و روش تست وابسته است و نباید بدون توجه به دمای قطعه، هیت‌سینک و شکل موج جریان استفاده شود.

IFSM جریان مستقیم هجومی غیرتکراری است. این پارامتر برای شرایطی مانند شارژ اولیه خازن یا جریان هجومی کوتاه‌مدت اهمیت دارد.

VF افت ولتاژ مستقیم دیود است و یکی از عوامل اصلی ایجاد تلفات هدایتی محسوب می‌شود.

IR نیز جریان نشتی در بایاس معکوس است که معمولاً با افزایش دما تغییر می‌کند.

بنابراین هنگام مقایسه دو دیود، باید مجموعه این پارامترها را در کنار یکدیگر بررسی کرد.

trr، Qrr و دمای پیوند

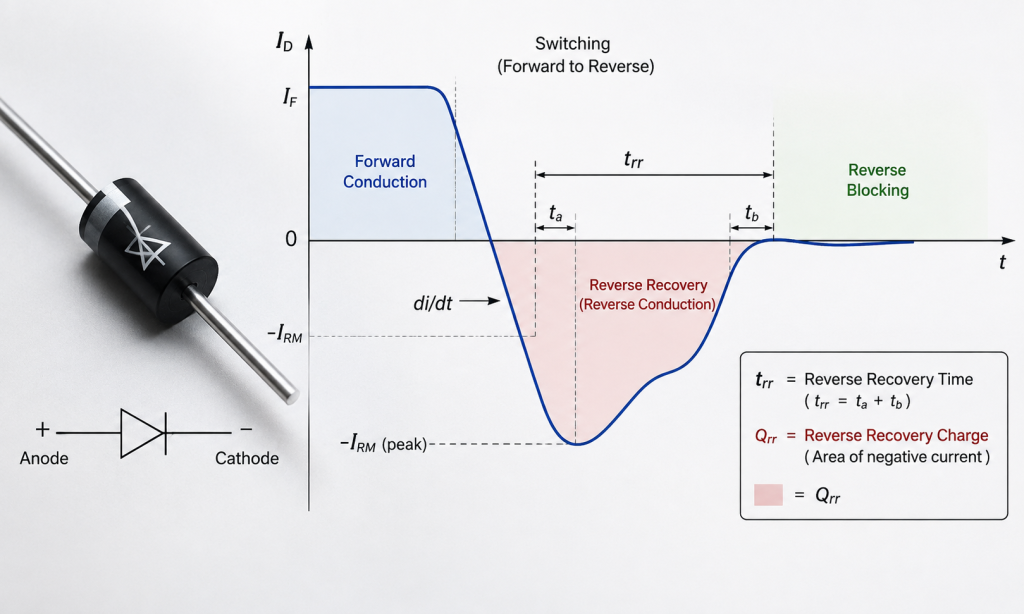

trr یا Reverse Recovery Time مدت زمانی است که دیود پس از تغییر شرایط بایاس برای بازگشت به حالت بلوکه نیاز دارد.

Qrr مقدار بار مرتبط با فرآیند بازیابی معکوس است. در مدارهای فرکانس بالا، Qrr پایین‌تر معمولاً به کاهش بخشی از تلفات بازیابی کمک می‌کند.

برای تخمین اولیه تلفات بازیابی می‌توان از رابطه زیر استفاده کرد:

Prr ≈ Qrr × V × f

در این رابطه، Prr توان تلفات، Qrr بار بازیابی، V ولتاژ و f فرکانس سوئیچینگ است.

پارامتر Tj نیز حداکثر دمای مجاز پیوند را مشخص می‌کند. اگر دمای پیوند از محدوده مجاز عبور کند، قابلیت اطمینان و طول عمر قطعه کاهش پیدا می‌کند.

اثر بازیابی معکوس بر تلفات و EMI

در دیودهای PN، هنگام خاموش شدن تمام حامل‌های ذخیره‌شده فوراً از بین نمی‌روند. به همین دلیل جریان برای مدت کوتاهی در جهت معکوس ادامه پیدا می‌کند.

هرچه فرکانس سوئیچینگ بیشتر شود، تعداد دفعات وقوع این فرآیند در هر ثانیه افزایش پیدا می‌کند. در نتیجه انرژی تلف‌شده در هر سیکل می‌تواند به یک تلفات حرارتی قابل‌توجه تبدیل شود.

جریان بازیابی معکوس همچنین می‌تواند نرخ تغییر جریان بالایی ایجاد کند. این تغییر سریع در کنار اندوکتانس‌های پارازیتی مدار می‌تواند باعث ایجاد Overshoot، Ringing و نویز الکترومغناطیسی شود.

به همین دلیل در مبدل‌های سوئیچینگ، انتخاب دیود مناسب از نظر trr و Qrr اهمیت زیادی دارد.

محاسبه تلفات هدایتی و سوئیچینگ

برای یک تخمین ساده از تلفات هدایتی می‌توان از رابطه زیر استفاده کرد:

Pcond ≈ VF × IF

فرض کنیم دیود در شرایط کاری دارای افت ولتاژ متوسط 1.2 ولت باشد و جریان متوسط 10 آمپر از آن عبور کند:

Pcond ≈ 1.2 × 10 = 12 W

بنابراین حدود 12 وات تلفات هدایتی ایجاد می‌شود.

برای تلفات بازیابی نیز اگر Qrr برابر 100 نانوکولن، ولتاژ 400 ولت و فرکانس 50 کیلوهرتز باشد:

Prr ≈ 100×10⁻⁹ × 400 × 50000 = 2 W

در این مثال، تلفات تقریبی ناشی از بازیابی 2 وات است.

این روابط برای تخمین اولیه مناسب‌اند و در طراحی دقیق باید شکل موج واقعی جریان و ولتاژ، دمای قطعه، شرایط سوئیچینگ و پارامترهای دیتاشیت بررسی شوند.

انتخاب هیت‌سینک و مدیریت حرارتی

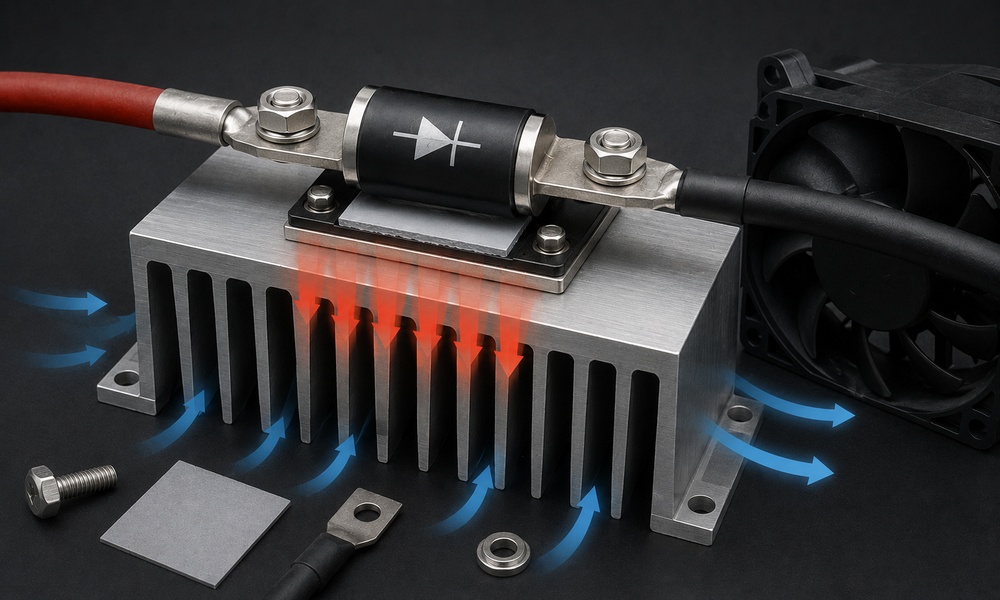

یکی از مهم‌ترین نکات در استفاده از دیود قدرت، کنترل دمای پیوند است. حتی اگر جریان مدار کمتر از جریان نامی قطعه باشد، خنک‌کاری ضعیف می‌تواند باعث افزایش بیش از حد Tj شود.

برای تخمین ساده افزایش دما می‌توان نوشت:

Tj = Ta + P × RθJA

در ساختارهایی که هیت‌سینک جداگانه دارند نیز می‌توان مقاومت‌های حرارتی مسیر Junction تا محیط را در نظر گرفت.

برای مثال، اگر توان تلفاتی 15 وات و مجموع مقاومت حرارتی 3°C/W باشد، افزایش دمای تقریبی نسبت به محیط:

ΔT = 15 × 3 = 45°C

خواهد بود.

در عمل باید دمای محیط، تهویه، تماس مکانیکی، خمیر حرارتی، نوع هیت‌سینک و شرایط نصب نیز بررسی شود.

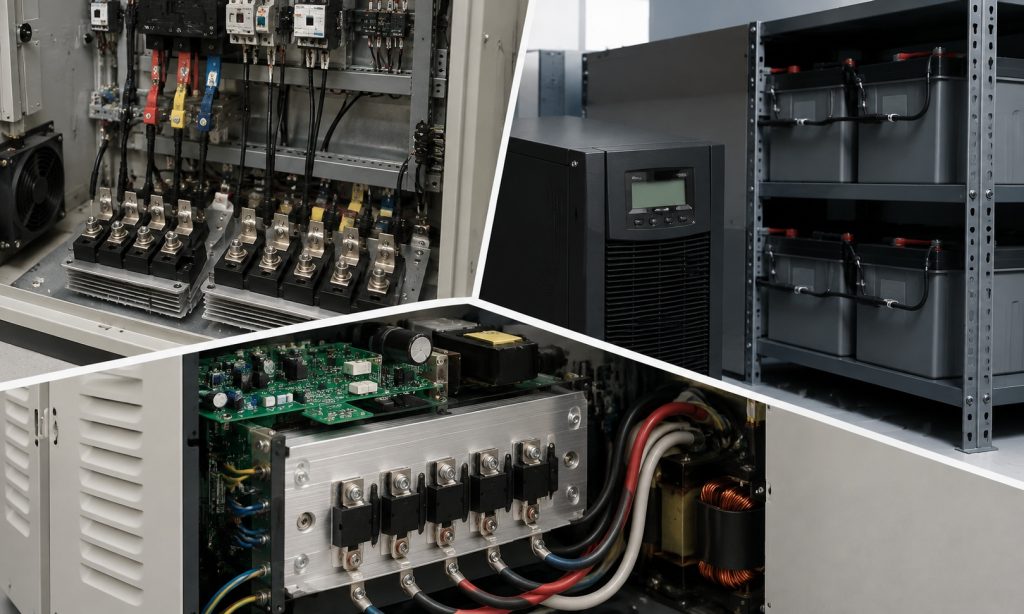

انتخاب دیود برای رکتیفایر، اینورتر، UPS و جوشکاری

در رکتیفایرهای صنعتی، پارامترهایی مانند VRRM، IF(AV)، IFSM و شرایط حرارتی اهمیت زیادی دارند. اگر ساختار مدار به پل سه‌فاز نیاز داشته باشد، می‌توان نمونه‌های صنعتی آماده مانند پل دیود سه‌فاز IXYS را نیز بررسی کرد.

در اینورترها، UPS و منابع تغذیه سوئیچینگ، سرعت بازیابی اهمیت بیشتری پیدا می‌کند. اگر فرکانس سوئیچینگ بالا باشد، انتخاب دیود Fast، Ultrafast یا SiC Schottky می‌تواند نسبت به دیود استاندارد منطقی‌تر باشد.

در دستگاه‌های جوش، جریان‌های پیک، سیکل کاری، دمای محیط و روش خنک‌کاری اهمیت زیادی دارند. بنابراین انتخاب دیود صرفاً با نگاه کردن به جریان اسمی می‌تواند باعث خرابی زودهنگام شود.

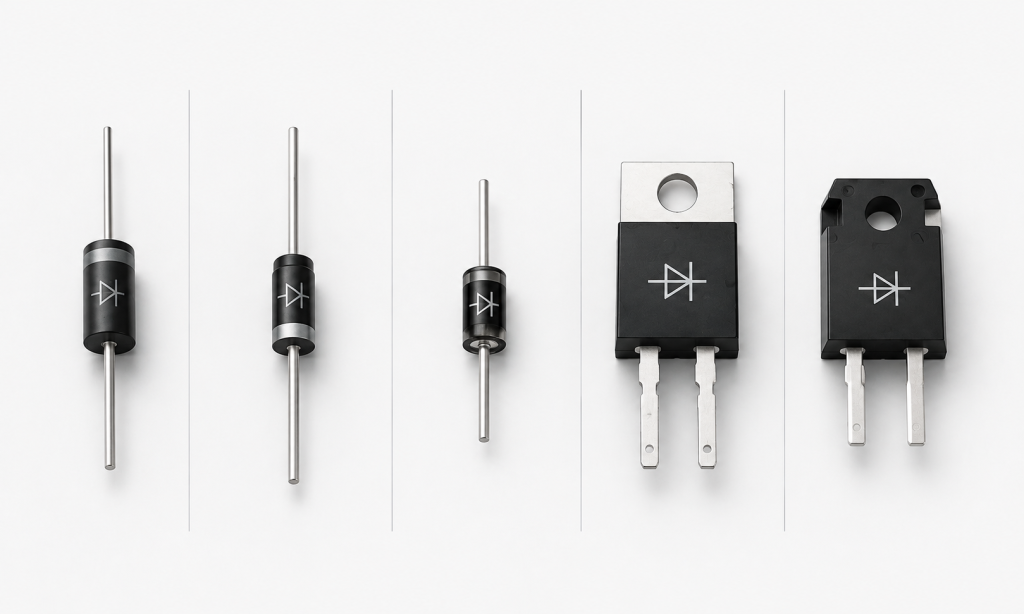

دیود تکی، دوبل و ماژول دیود چه تفاوتی دارند؟

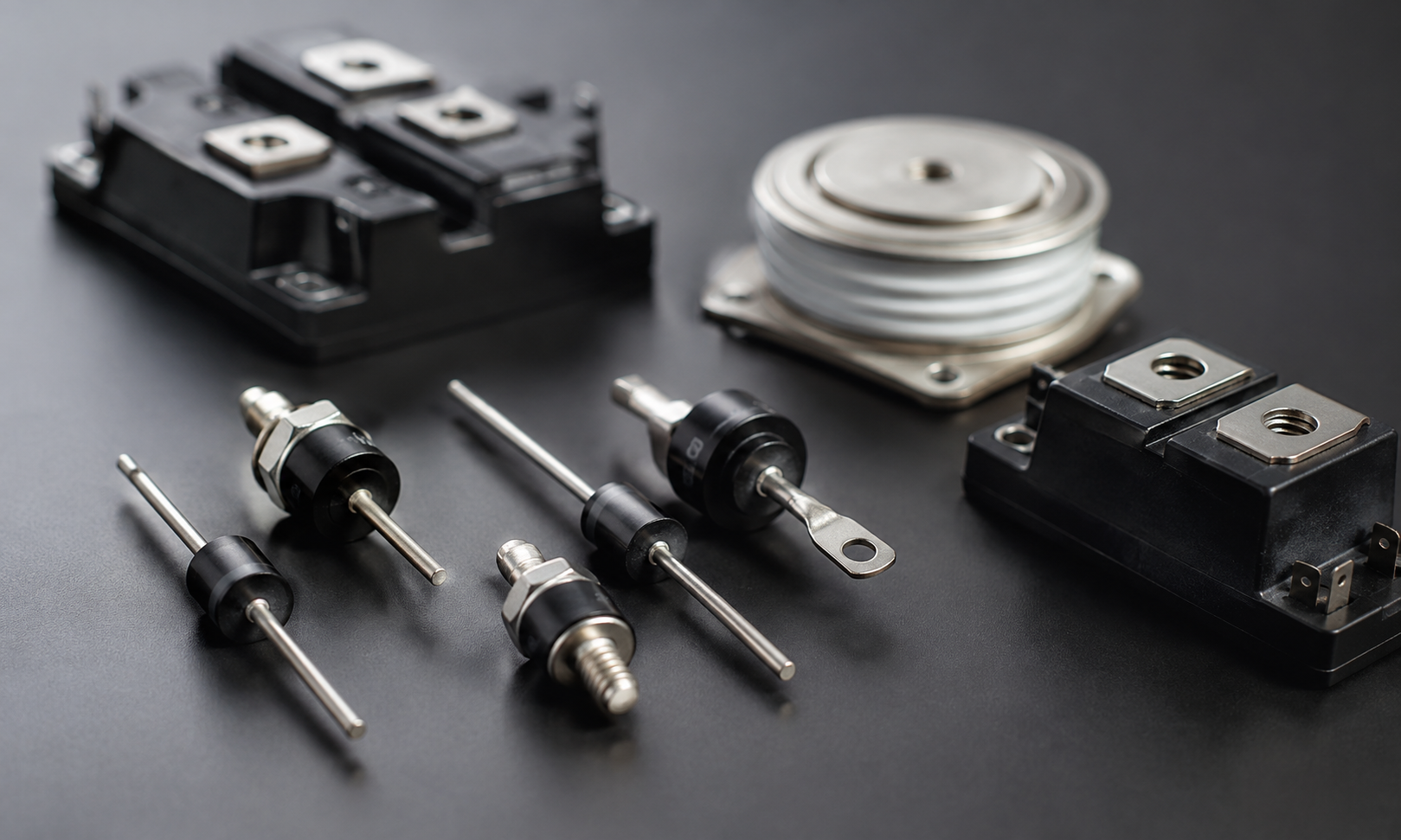

دیود تکی یک قطعه مستقل با دو ترمینال اصلی است و در بسیاری از مدارهای قدرت استفاده می‌شود.

دیود دوبل شامل دو دیود در یک پکیج است. این دو دیود ممکن است آند یا کاتد مشترک داشته باشند، بنابراین هنگام جایگزینی باید Pinout دقیق بررسی شود.

ماژول دیود برای کاربردهای قدرت بالاتر ساخته می‌شود و معمولاً به هیت‌سینک متصل می‌شود. در این مدل‌ها علاوه بر مشخصات الکتریکی، نحوه نصب مکانیکی و مقاومت حرارتی نیز اهمیت دارد.

روش تست اولیه دیود قدرت

قبل از تست باید برق مدار کاملاً قطع و خازن‌های دارای انرژی با روش مناسب تخلیه شوند. برای جلوگیری از تأثیر مسیرهای موازی مدار، بهتر است در صورت امکان دیود از مدار جدا شود.

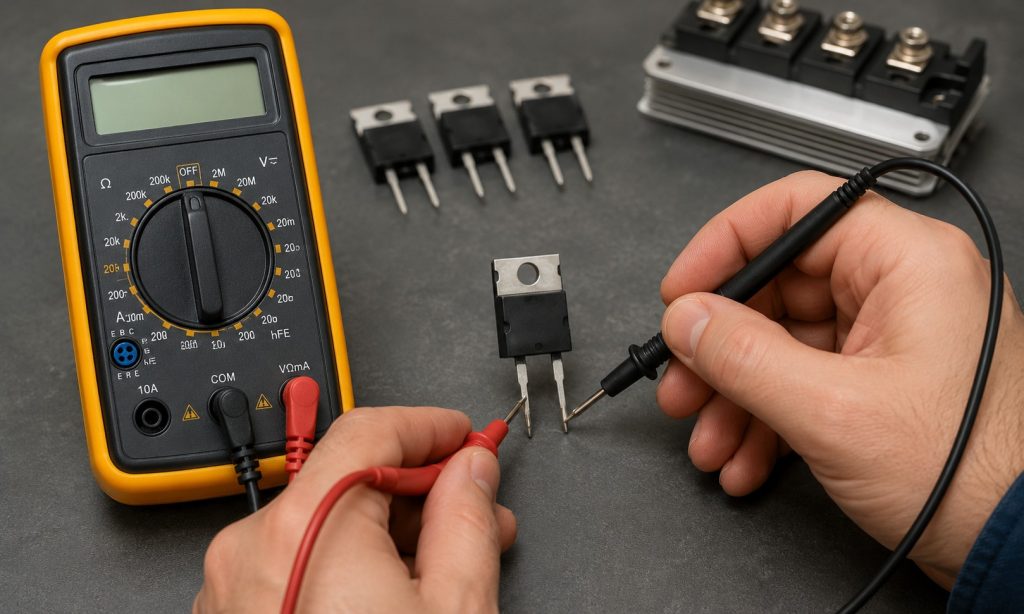

مولتی‌متر را روی حالت Diode Test قرار دهید. در بایاس مستقیم معمولاً یک افت ولتاژ مشاهده می‌شود و در بایاس معکوس انتظار می‌رود مولتی‌متر OL یا مقدار بسیار بالایی نشان دهد.

اگر در هر دو جهت مقدار بسیار نزدیک به صفر مشاهده شود، احتمال اتصال کوتاه وجود دارد. اگر در هر دو جهت OL مشاهده شود، احتمال مدار باز شدن قطعه مطرح است.

برای دیودهای دوبل و ماژول‌ها باید هر مسیر داخلی جداگانه طبق نقشه دیتاشیت بررسی شود.

علائم خرابی و علل سوختن

اتصال کوتاه، مدار باز، افزایش غیرعادی دما، سوختگی بدنه و تغییر رنگ پایه‌ها از علائم احتمالی خرابی دیود قدرت هستند.

علت خرابی ممکن است اضافه‌ولتاژ، جریان هجومی شدید، اتصال کوتاه بار، تهویه نامناسب یا انتخاب نادرست هیت‌سینک باشد.

در مدارهای سوئیچینگ، انتخاب دیودی با Qrr یا trr نامناسب نیز می‌تواند باعث افزایش تلفات و تنش روی کلید قدرت شود.

بنابراین پس از سوختن دیود، بهتر است علت خرابی بررسی شود و فقط با تعویض قطعه مشکل برطرف نشود.

چک‌لیست جایگزینی یک مدل ناموجود

برای جایگزینی یک دیود صنعتی، این موارد را بررسی کنید:

• VRRM مدل جایگزین باید برای ولتاژ واقعی مدار کافی باشد.
• IF(AV) باید با جریان و شرایط حرارتی مدار سازگار باشد.
• IFSM در مدارهای دارای جریان هجومی اهمیت دارد.
• VF روی تلفات هدایتی اثر مستقیم دارد.
• trr و Qrr در مدارهای سوئیچینگ باید بررسی شوند.
• Tj باید با دمای کاری سازگار باشد.
• Rth و سیستم خنک‌کاری باید بررسی شوند.
• پکیج و ابعاد مکانیکی باید سازگار باشند.
• Pinout باید دقیقاً با مدار مطابقت داشته باشد.
• فناوری دیود، مانند PN، Fast یا Schottky، باید با کاربرد سازگار باشد.

در مدارهایی که دیود در کنار IGBT یا MOSFET کار می‌کند، شناخت کلید قدرت نیز اهمیت دارد. برای آشنایی بیشتر می‌توانید مقاله تفاوت بین IGBT و ماسفت را مطالعه کنید.

همچنین هنگام بررسی مشخصات قطعه، آشنایی با ساختار دیتاشیت قطعات قدرت مفید است. در همین زمینه، مقاله دیتاشیت IGBT چیست و چگونه آن را بخوانیم می‌تواند برای شناخت پارامترهای الکتریکی و حرارتی قطعات قدرت کاربردی باشد.

اشتباهات رایج هنگام انتخاب دیود صنعتی

یکی از اشتباهات رایج، انتخاب دیود صرفاً بر اساس آمپر است. جریان قابل‌تحمل قطعه به شرایط حرارتی، شکل موج جریان و روش خنک‌کاری وابسته است.

اشتباه دوم، انتخاب VRRM دقیقاً برابر با ولتاژ کاری مدار بدون در نظر گرفتن پیک‌ها و حاشیه اطمینان است.

اشتباه سوم، نادیده گرفتن trr و Qrr در مدارهای فرکانس بالا است. دیودی که در 50 هرتز عملکرد مناسبی دارد، لزوماً برای مدار چند ده کیلوهرتزی مناسب نیست.

اشتباه دیگر نیز جایگزینی یک دیود دوبل یا ماژول بدون بررسی ساختار داخلی و Pinout است.

جمع‌بندی تخصصی

دیود قدرت قطعه‌ای اساسی در الکترونیک قدرت است که برای یکسوسازی، هدایت کنترل‌شده جریان و ایجاد مسیرهای مشخص در مدارهای صنعتی استفاده می‌شود.

برای انتخاب صحیح آن باید مجموعه‌ای از پارامترها مانند VRRM، IF(AV)، IFSM، VF، IR، trr، Qrr، Tj و Rth بررسی شود. نوع کاربرد نیز تعیین می‌کند که دیود استاندارد، Fast، Ultrafast، Schottky یا SiC Schottky انتخاب مناسب‌تری باشد.

اگر هدف، جایگزینی یک دیود موجود است، تنها مشابه بودن ولتاژ و جریان کافی نیست. سرعت بازیابی، تلفات، شرایط حرارتی، پکیج، پایه‌ها و فناوری ساخت باید با قطعه قبلی و مدار سازگار باشند.

برای بررسی قطعات مرتبط، می‌توانید محصولات دیود و یکسوسازهای صنعتی راد الکتریک را بررسی کرده و در صورت نیاز مشخصات مدل موردنظر خود را برای انتخاب دقیق‌تر مقایسه کنید.

سوالات متداول

دیود قدرت چیست؟

دیود قدرت یک قطعه نیمه‌هادی برای عبور جریان در یک جهت و مسدود کردن آن در جهت مخالف است که برای شرایط جریان، ولتاژ و توان بالاتر نسبت به دیودهای سیگنال طراحی می‌شود.

مهم‌ترین پارامترهای دیتاشیت دیود قدرت کدام‌اند؟

VRRM، IF(AV)، IFSM، VF، IR، trr، Qrr، Tj و Rth از مهم‌ترین پارامترهای دیود قدرت هستند. در انتخاب قطعه باید این مشخصات متناسب با شرایط واقعی مدار بررسی شوند.

تفاوت دیود Fast و Ultrafast چیست؟

هر دو برای کاهش زمان بازیابی معکوس نسبت به دیودهای استاندارد طراحی می‌شوند، اما Ultrafast معمولاً برای کاربردهای سریع‌تر بهینه شده است. مقایسه دقیق باید بر اساس trr و Qrr مدل موردنظر انجام شود.

آیا دیود شاتکی برای مدار قدرت مناسب است؟

بله. دیود شاتکی قدرت به دلیل افت ولتاژ مستقیم پایین و سرعت زیاد در بسیاری از مدارهای قدرت مناسب است. با این حال، محدوده ولتاژ معکوس و جریان آن باید با کاربرد موردنظر سازگار باشد.

trr در دیود قدرت چیست؟

trr زمان بازیابی معکوس دیود است؛ یعنی مدت زمانی که دیود پس از تغییر از حالت هدایت به حالت بلوکه نیاز دارد. این پارامتر در مدارهای سوئیچینگ سریع اهمیت زیادی دارد.

آیا می‌توان دیود با آمپر بالاتر را جایگزین کرد؟

در برخی شرایط بله، اما آمپر بالاتر به‌تنهایی کافی نیست. VRRM، VF، trr، Qrr، IFSM، Tj، Rth، پکیج و Pinout نیز باید بررسی شوند.

چگونه دیود قدرت را با مولتی‌متر تست کنیم؟

پس از قطع برق و تخلیه ایمن انرژی مدار، مولتی‌متر را روی حالت Diode Test قرار دهید. در جهت مستقیم باید افت ولتاژ مشاهده شود و در جهت معکوس معمولاً OL یا مقاومت بسیار بالا دیده می‌شود.

آیا دیود 650 ولت می‌تواند جایگزین دیود 600 ولت شود؟

از نظر ولتاژ معکوس ممکن است گزینه مناسب‌تری باشد، اما جایگزینی فقط با VRRM مشخص نمی‌شود. جریان، افت ولتاژ، سرعت بازیابی، تلفات، پکیج و شرایط حرارتی نیز باید بررسی شوند.
