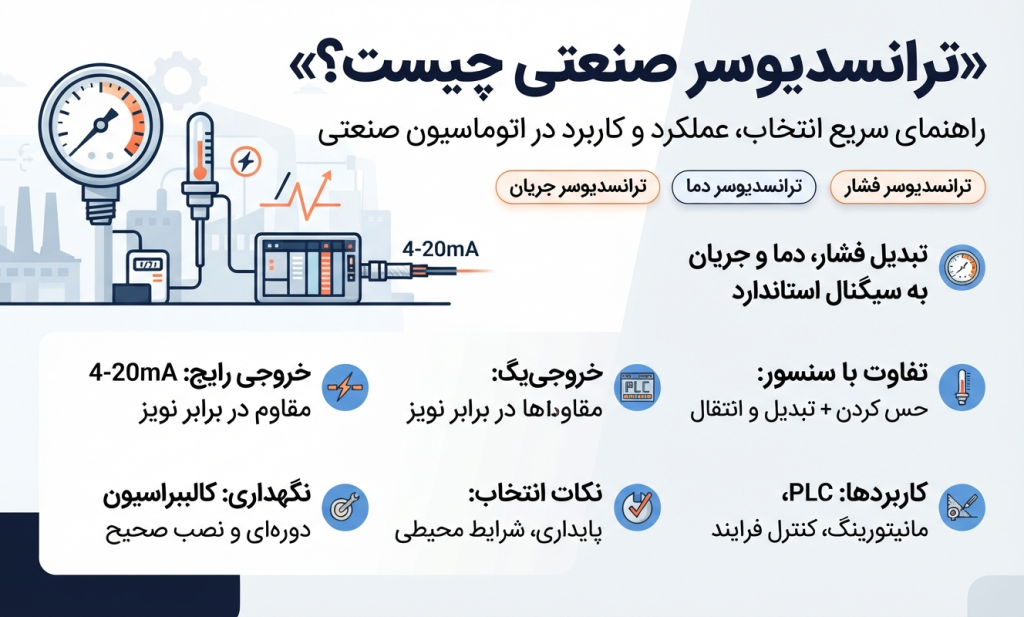

ترانسدیوسر صنعتی تجهیزی است که یک کمیت فیزیکی یا الکتریکی مانند جریان، ولتاژ، فشار، دما، توان یا موقعیت را به سیگنالی قابل اندازه‌گیری و پردازش تبدیل می‌کند. در اتوماسیون صنعتی، خروجی ترانسدیوسر می‌تواند به PLC، کنترلر، نمایشگر، دیتالاگر یا سیستم مانیتورینگ ارسال شود. بسته به نوع تجهیز و کاربرد، خروجی ممکن است جریانی، ولتاژی یا دیجیتال باشد.
در تابلو برق و سیستم‌های ابزار دقیق، ترانسدیوسر فقط یک مبدل ساده نیست. مدار داخلی آن می‌تواند علاوه بر تبدیل کمیت، عملیات تقویت، فیلتر، خطی‌سازی، ایزولاسیون و مقیاس‌سازی سیگنال را نیز انجام دهد. به همین دلیل انتخاب نادرست رنج ورودی، نوع خروجی یا سطح ایزولاسیون می‌تواند باعث خطای اندازه‌گیری، نویز، ناسازگاری با ورودی PLC و حتی آسیب به مدار کنترل شود.
ترانسدیوسر صنعتی در یک نگاه
| موضوع | خلاصه |
| وظیفه اصلی | تبدیل کمیت فیزیکی یا الکتریکی به سیگنال قابل استفاده |
| کمیت‌های رایج | جریان، ولتاژ، فشار، دما، توان، فرکانس، موقعیت |
| خروجی‌های متداول | 4-20mA، 0-10V، 0-5V، خروجی دیجیتال |
| کاربرد | PLC، SCADA، مانیتورینگ، تابلو برق، ابزار دقیق |
| پارامترهای مهم | Input Range، Output Range، Accuracy، Isolation، Response Time |
| مزیت مهم | استانداردسازی و ایزوله‌سازی سیگنال |
| اشتباه رایج | انتخاب فقط براساس نام محصول و نادیده گرفتن دیتاشیت |
ترانسدیوسر چگونه کار می‌کند؟
عملکرد بیشتر ترانسدیوسرهای صنعتی را می‌توان در سه مرحله خلاصه کرد:
- دریافت کمیت ورودی؛ مانند جریان، ولتاژ، فشار، دما یا مقاومت.
- شرطی‌سازی و تبدیل سیگنال؛ شامل تقویت، فیلتر، جبران‌سازی، خطی‌سازی و در صورت نیاز ایزولاسیون.
- تولید خروجی استاندارد؛ مانند 4-20mA، 0-10V یا یک خروجی دیجیتال قابل استفاده برای PLC و سیستم کنترل.
برای مثال اگر ترانسدیوسر جریان دارای ورودی 0 تا 5 آمپر AC و خروجی 4 تا 20 میلی‌آمپر باشد، مقدار صفر آمپر به حدود 4mA و مقدار 5 آمپر به حدود 20mA نگاشت می‌شود. PLC با Scaling این سیگنال، مقدار واقعی جریان را بازیابی می‌کند.
تفاوت سنسور، ترانسدیوسر، ترانسمیتر و ایزولاتور
این اصطلاحات در بازار صنعتی گاهی به جای هم استفاده می‌شوند، اما از نظر نقش فنی یکسان نیستند. علاوه بر این، نام‌گذاری سازندگان همیشه مرز کاملاً ثابتی ندارد؛ بنابراین دیتاشیت همان محصول مرجع نهایی است.
| تجهیز | نقش اصلی | نمونه |
| Sensor | حس کردن یا اندازه‌گیری کمیت فیزیکی | PT100، ترموکوپل، سنسور فشار |
| Transducer | تبدیل یک کمیت یا شکل انرژی به سیگنال قابل استفاده | جریان به 4-20mA |
| Transmitter | Condition و انتقال سیگنال استاندارد به سیستم کنترل | ترانسمیتر فشار 4-20mA |
| Isolator | جداسازی الکتریکی ورودی و خروجی | 4-20mA به 4-20mA ایزوله |
| Converter | تبدیل یک سیگنال استاندارد به نوع دیگر | 4-20mA به 0-10V |
در تجهیزات جدید ممکن است چند نقش در یک دستگاه ترکیب شود. به همین دلیل هنگام خرید، نام محصول به تنهایی کافی نیست و باید ورودی، خروجی، تغذیه، ایزولاسیون و نوع اتصال از دیتاشیت بررسی شود.
اجزای اصلی ترانسدیوسر صنعتی
- عنصر حس‌کننده یا ورودی اندازه‌گیری؛ مانند Hall Element، RTD، Strain Gauge یا مدار اندازه‌گیری الکتریکی.
- مدار Signal Conditioning برای تقویت، فیلتر و خطی‌سازی.
- بخش Isolation برای جداسازی گالوانیک در مدل‌های ایزوله.
- مدار Scaling و تبدیل به خروجی استاندارد.
- منبع تغذیه داخلی یا ورودی تغذیه خارجی.
- ترمینال یا کانکتور برای ورودی، خروجی و تغذیه.

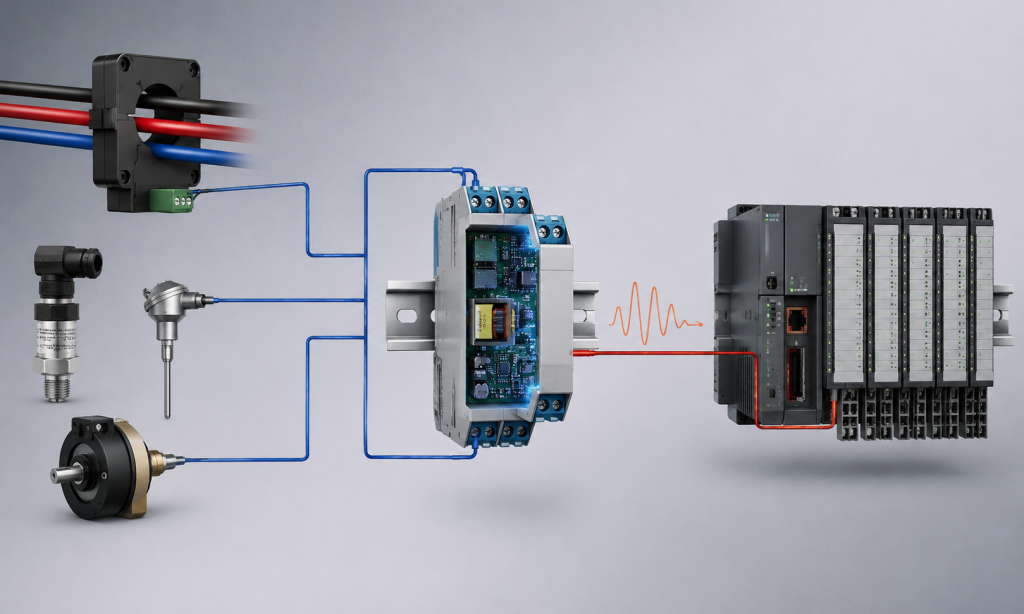

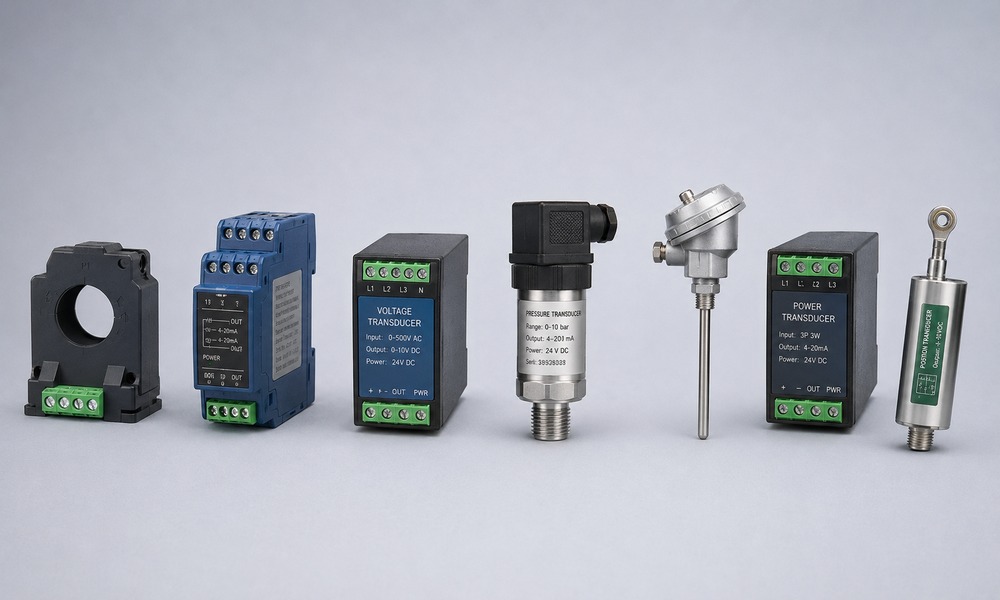

انواع ترانسدیوسر صنعتی براساس کمیت اندازه‌گیری
ترانسدیوسر جریان چیست؟
ترانسدیوسر جریان برای اندازه‌گیری جریان AC یا DC و تبدیل آن به یک سیگنال مناسب سیستم کنترل استفاده می‌شود. این تجهیزات می‌توانند جریان را به صورت مستقیم، از خروجی CT، از روی شنت یا با فناوری Hall اندازه‌گیری کنند. نوع فناوری به رنج، دقت، فرکانس و نیاز به ایزولاسیون بستگی دارد.
- کاربرد در پایش جریان موتور و بار تجهیزات
- مانیتورینگ تابلو برق و سیستم انرژی
- اندازه‌گیری جریان باتری، UPS و منابع DC
- انتقال مقدار جریان به PLC و SCADA
برای بررسی مدل‌های موجود می‌توانید دسته ترنسدیوسر جریان/جریان را ببینید.
ترانسدیوسر جریان به ولتاژ چیست؟
در این گروه، کمیت ورودی جریان است اما خروجی به صورت ولتاژ ارائه می‌شود. این ساختار زمانی کاربرد دارد که ورودی آنالوگ کنترلر یا کارت اندازه‌گیری از نوع ولتاژی باشد. مهم‌ترین معیارها شامل رنج جریان، نوع AC/DC، نسبت تبدیل، پهنای باند، تغذیه و نوع خروجی هستند.
مدل‌های این گروه در دسته ترنسدیوسر جریان/ولتاژ قابل بررسی هستند.
ترانسدیوسر ولتاژ چیست؟
ترانسدیوسر ولتاژ، ولتاژ AC یا DC را به سیگنال ایمن‌تر و مقیاس‌شده برای PLC، نمایشگر یا سیستم اندازه‌گیری تبدیل می‌کند. در انتخاب این تجهیز باید نوع ولتاژ، رنج ورودی، تک‌فاز یا سه‌فاز بودن سیستم، فرکانس، دقت و ایزولاسیون مشخص شود.
برای مشاهده گروه محصولات مرتبط، دسته ترنسدیوسر ولتاژ/ولتاژ را ببینید.
ترانسدیوسر فشار، دما، توان و موقعیت
ترانسدیوسر فشار، فشار گاز یا مایع را به سیگنال الکتریکی تبدیل می‌کند. در این تجهیز نوع فشار Gauge/Absolute/Differential، نوع سیال، دمای فرآیند و اتصال مکانیکی اهمیت دارد.
ترانسدیوسر دما معمولاً خروجی سنسورهایی مانند PT100، ترموکوپل یا ترمیستور را به یک سیگنال استاندارد تبدیل می‌کند. نوع سنسور، محدوده دما، جبران اتصال سرد و تعداد سیم‌های RTD باید بررسی شوند.
ترانسدیوسر توان و فرکانس نیز برای تبدیل پارامترهای الکتریکی شبکه به خروجی مناسب PLC و مانیتورینگ استفاده می‌شوند. در سیستم‌های موقعیت، خانواده‌هایی مانند LVDT/RVDT و مبدل‌های پتانسیومتری نیز به عنوان Transducer به کار می‌روند.

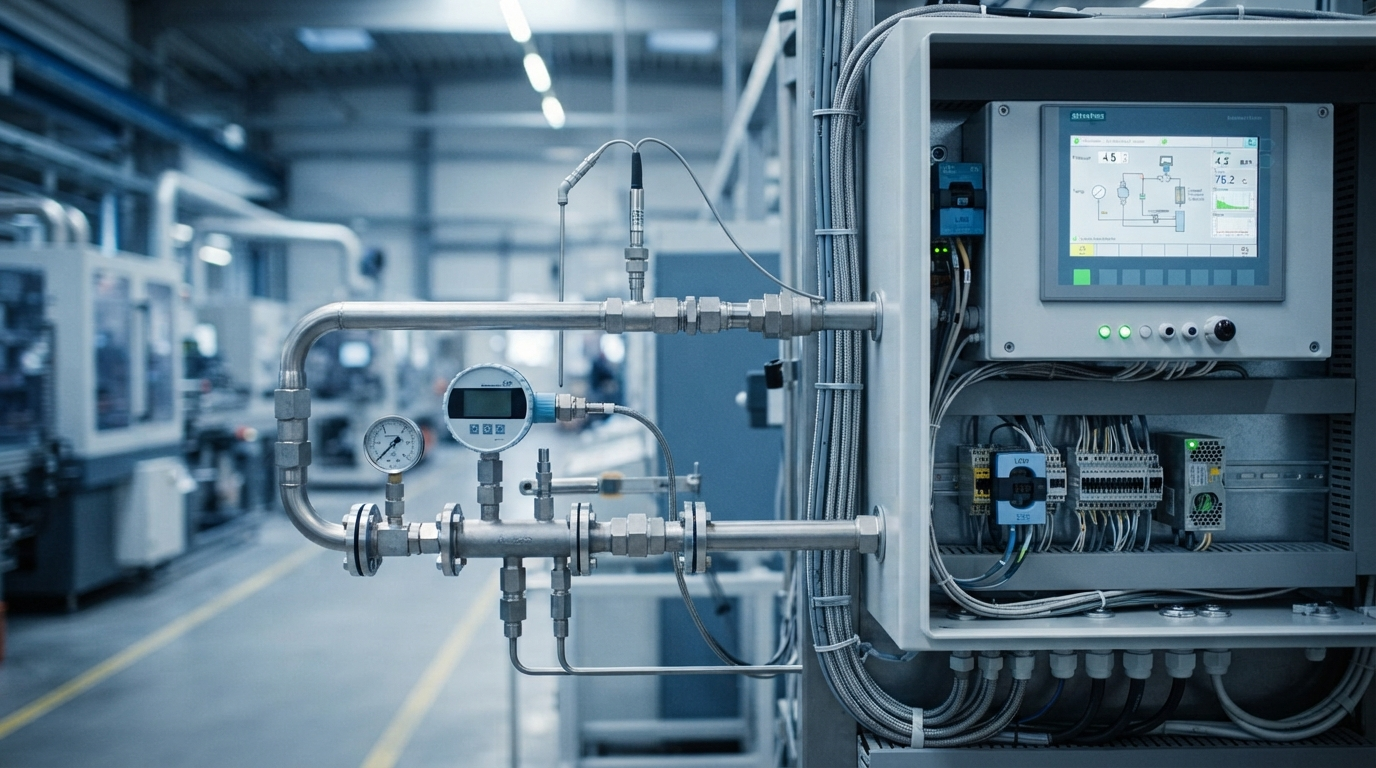

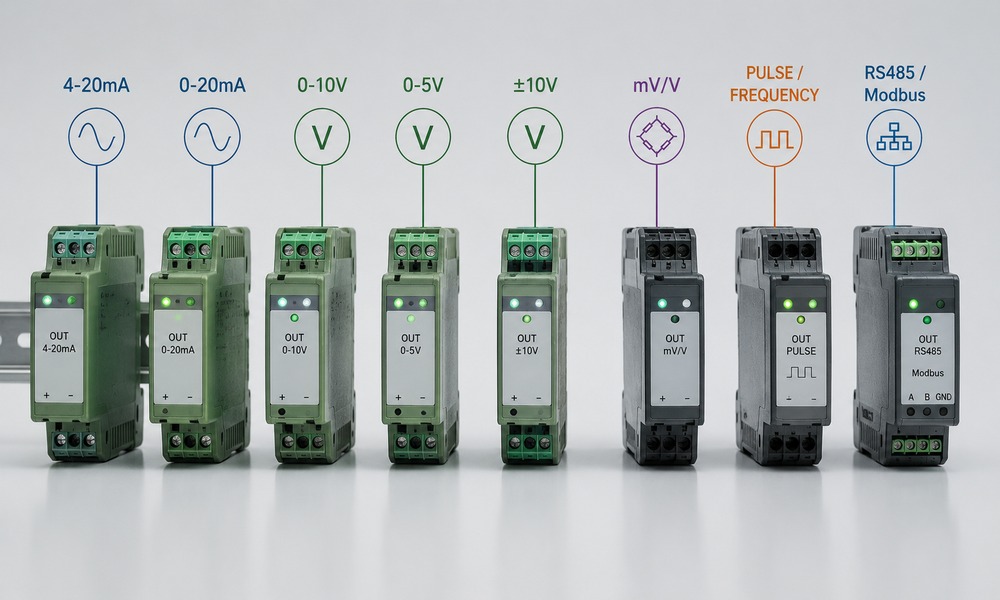

انواع خروجی ترانسدیوسر صنعتی
انتخاب نوع خروجی به ورودی PLC، طول کابل، سطح نویز و ساختار سیستم اندازه‌گیری بستگی دارد. خروجی‌های متداول عبارت‌اند از:
- 4-20mA
- 0-20mA
- 0-10V
- 0-5V یا 1-5V
- ±10V
- mV/V در سنسورهای خاص
- Pulse/Frequency در بعضی کاربردها
- RS485/Modbus و سایر رابط‌های دیجیتال در مدل‌های پیشرفته
خروجی 4-20mA بهتر است یا 0-10V؟
| ویژگی | 4-20mA | 0-10V |
| انتقال در فاصله بیشتر | مناسب‌تر | معمولاً محدودتر |
| حساسیت به مقاومت کابل | کمتر | بیشتر |
| مقاومت در برابر نویز | معمولاً بهتر | وابسته‌تر به کابل و زمین |
| تشخیص قطع سیم | با Live Zero امکان‌پذیرتر | دشوارتر |
| نوع ورودی PLC | Analog Current | Analog Voltage |
| کاربرد رایج | ابزار دقیق و مسیرهای طولانی | داخل تابلو و مسیرهای کوتاه‌تر |
در حلقه 4-20mA، مقدار 4mA معمولاً صفر فرآیند را نشان می‌دهد و به آن Live Zero گفته می‌شود. این ویژگی می‌تواند تشخیص برخی خرابی‌های سیم‌کشی را آسان‌تر کند. در مقابل 0-10V سیم‌بندی ساده‌ای دارد، اما افت ولتاژ و Ground Potential در کابل‌های طولانی اهمیت بیشتری پیدا می‌کند.
ایزولاسیون در ترانسدیوسر چیست؟
Galvanic Isolation یعنی بین مدار ورودی و خروجی مسیر رسانای مستقیم وجود ندارد و انتقال سیگنال از طریق روش‌هایی مانند ترانسفورمر، اپتوکوپلر یا فناوری‌های ایزولاسیون دیگر انجام می‌شود. در اندازه‌گیری صنعتی این ویژگی می‌تواند برای حفاظت مدار کنترل و کاهش مشکلات نویز مفید باشد.
- کاهش Ground Loop
- جداسازی مدار قدرت از PLC
- کاهش انتقال نویز Common-Mode
- افزایش ایمنی اندازه‌گیری
- امکان اندازه‌گیری در نقاط دارای اختلاف پتانسیل
سطح Isolation Voltage، نوع عایق‌بندی و استانداردهای ایمنی باید از دیتاشیت همان مدل بررسی شوند. واژه «ایزوله» به تنهایی برای طراحی ایمن کافی نیست.
اتصال ترانسدیوسر به PLC چگونه انجام می‌شود؟
قبل از سیم‌بندی باید مشخص شود خروجی ترانسدیوسر Active است یا Passive، کارت ورودی PLC از چه نوعی است و تغذیه حلقه از کجا تأمین می‌شود. Wiring Diagram سازنده باید مرجع اصلی باشد.
اتصال خروجی 4-20mA
خروجی جریانی باید به ورودی Analog Current متصل شود. در حلقه‌های دو سیمه، منبع تغذیه، ترانسدیوسر و AI PLC در یک Loop قرار می‌گیرند. در مدل‌های سه یا چهار سیمه، سیم تغذیه و خروجی ممکن است جدا باشد.
اتصال خروجی 0-10V
در خروجی ولتاژی باید ورودی Analog Voltage استفاده شود و مرجع سیگنال یا Common مطابق Wiring Diagram متصل شود. Input Impedance کارت PLC و مسیر Ground باید بررسی شوند تا خطای اندازه‌گیری ایجاد نشود.
- نوع کارت آنالوگ PLC
- Common/GND
- Active/Passive Loop
- ولتاژ Loop Power
- Input Impedance
- Shield و Grounding
- ایزولاسیون بین کانال‌ها
Active و Passive در ترانسدیوسر یعنی چه؟
اصطلاح Active/Passive می‌تواند در دو زمینه متفاوت استفاده شود. در تعریف کلاسیک Instrumentation، Active Transducer می‌تواند در پاسخ به کمیت ورودی سیگنال تولید کند، در حالی که Passive Transducer به تحریک یا تغذیه نیاز دارد. اما در حلقه‌های 4-20mA، Active/Passive اغلب به منبع جریان و نحوه تأمین انرژی Loop اشاره می‌کند. این دو مفهوم را نباید با هم مخلوط کرد و نام‌گذاری دیتاشیت همان تجهیز اولویت دارد.
پارامترهای مهم دیتاشیت ترانسدیوسر
| پارامتر | معنی |
| Input Range | دامنه کمیت قابل اندازه‌گیری |
| Output Range | دامنه سیگنال خروجی |
| Accuracy | حد خطای اندازه‌گیری تحت شرایط مشخص |
| Linearity | انحراف از رفتار خطی ایده‌آل |
| Response Time | سرعت پاسخ به تغییر ورودی |
| Bandwidth | محدوده فرکانسی قابل اندازه‌گیری در مدل‌های مربوط |
| Isolation Voltage | سطح جداسازی الکتریکی |
| Supply Voltage | محدوده تغذیه مجاز |
| Output Load/Burden | بار مجاز خروجی |
| Temperature Drift | تغییر خطا بر اثر تغییر دما |
چگونه Range مناسب ترانسدیوسر را انتخاب کنیم؟
رنج ورودی نباید صرفاً برابر بزرگ‌ترین عدد کاتالوگ انتخاب شود. اگر رنج بیش از حد بزرگ باشد، بخش کوچکی از خروجی برای محدوده کاری واقعی استفاده می‌شود و تفکیک مؤثر اندازه‌گیری کاهش پیدا می‌کند. اگر رنج بیش از حد کوچک باشد، Overrange یا Saturation رخ می‌دهد.
بهتر است حداقل و حداکثر واقعی فرآیند، شرایط Fault و ضریب اطمینان مناسب پروژه در نظر گرفته شوند. در سیگنال‌های AC غیرسینوسی نیز باید مشخص شود تجهیز True RMS است یا فقط برای موج سینوسی کالیبره شده است.
کاربرد ترانسدیوسر صنعتی در تابلو برق و اتوماسیون
| کاربرد | نوع ترانسدیوسر معمول |
| مانیتورینگ جریان موتور | Current Transducer |
| اندازه‌گیری ولتاژ شبکه | Voltage Transducer |
| مانیتورینگ توان و ضریب توان | Power Transducer |
| کنترل فشار پمپ و کمپرسور | Pressure Transducer |
| کنترل دما | Temperature Transducer |
| موقعیت شیر و دمپر | Potentiometric/LVDT Transducer |
| ثبت فرکانس شبکه | Frequency Transducer |
برای مشاهده خانواده‌های محصول موجود در سایت، صفحه ترانسدیوسرها را بررسی کنید.
چگونه ترانسدیوسر صنعتی مناسب انتخاب کنیم؟
- کمیت مورد اندازه‌گیری را مشخص کنید: جریان، ولتاژ، فشار، دما، توان یا موقعیت.
- نوع ورودی را مشخص کنید: AC/DC، سنسور، CT، شنت یا ورودی مستقیم.
- Input Range واقعی را براساس فرآیند انتخاب کنید.
- نوع خروجی را با ورودی PLC یا کنترلر هماهنگ کنید.
- دقت، Linearity و Response Time مورد نیاز را تعیین کنید.
- نیاز به Galvanic Isolation را بررسی کنید.
- ولتاژ تغذیه و نوع Loop را مشخص کنید.
- شرایط محیطی، دما، رطوبت و روش نصب را بررسی کنید.
- در پایان دیتاشیت مدل انتخابی را با Wiring و محدودیت بار خروجی تطبیق دهید.
اشتباهات رایج هنگام خرید و نصب ترانسدیوسر
- اشتباه گرفتن Transducer با Transmitter فقط براساس نام محصول
- انتخاب رنج بسیار بزرگ یا بسیار کوچک
- عدم تطبیق خروجی با AI کارت PLC
- نادیده گرفتن Active/Passive بودن Loop
- اتصال خروجی 0-10V به ورودی جریانی یا برعکس
- نادیده گرفتن Ground Loop و Shielding
- استفاده از مدل AC برای اندازه‌گیری DC یا برعکس
- عدم بررسی True RMS در شکل موج غیرسینوسی
- نادیده گرفتن Isolation Voltage و شرایط ایمنی
- استفاده از لینک یا Wiring عمومی به جای دیتاشیت همان مدل
سوالات متداول درباره ترانسدیوسر صنعتی
ترانسدیوسر صنعتی چیست؟
تجهیزی است که یک کمیت فیزیکی یا الکتریکی را به سیگنالی قابل اندازه‌گیری و پردازش برای PLC، کنترلر یا سیستم مانیتورینگ تبدیل می‌کند.
تفاوت سنسور و ترانسدیوسر چیست؟
Sensor کمیت را حس یا اندازه‌گیری می‌کند؛ Transducer مفهوم گسترده‌تری دارد و تبدیل کمیت یا انرژی به سیگنال قابل استفاده را انجام می‌دهد. در بعضی محصولات این دو نقش در یک تجهیز ترکیب شده‌اند.
تفاوت ترانسدیوسر و ترانسمیتر چیست؟
Transmitter معمولاً سیگنال را Condition و برای انتقال به سیستم کنترل در قالب استاندارد آماده می‌کند. Transducer اصطلاح گسترده‌تری برای فرآیند تبدیل است.
خروجی 4-20mA بهتر است یا 0-10V؟
برای مسیرهای طولانی و محیط صنعتی 4-20mA معمولاً مزایای بیشتری دارد؛ 0-10V برای بسیاری از کاربردهای داخل تابلو ساده و مناسب است. انتخاب نهایی به ورودی کنترلر و شرایط پروژه بستگی دارد.
ترانسدیوسر جریان AC و DC یکی است؟
خیر. فناوری اندازه‌گیری، رنج، فرکانس و مشخصات مدل باید با نوع جریان تطبیق داده شود.
آیا ترانسدیوسر مستقیم به PLC وصل می‌شود؟
در صورت سازگاری نوع خروجی، رنج، تغذیه و Wiring بله؛ اما Active/Passive Loop و نوع کارت ورودی باید بررسی شود.
ایزولاسیون در ترانسدیوسر چه فایده‌ای دارد؟
می‌تواند مدار اندازه‌گیری را از مدار کنترل جدا کند، Ground Loop و نویز را کاهش دهد و ایمنی را افزایش دهد.
چگونه Range مناسب را انتخاب کنیم؟
رنج باید محدوده واقعی فرآیند و شرایط Fault را پوشش دهد، بدون اینکه آن‌قدر بزرگ باشد که بخش کمی از خروجی در محدوده کاری استفاده شود.
True RMS در ترانسدیوسر جریان چیست؟
در اندازه‌گیری AC غیرسینوسی، True RMS امکان اندازه‌گیری مؤثر دقیق‌تر شکل موج را فراهم می‌کند؛ باید قابلیت مدل از دیتاشیت تأیید شود.
برای خرید ترانسدیوسر چه اطلاعاتی لازم است؟
نوع کمیت، AC/DC، رنج ورودی، خروجی، تغذیه، دقت، Isolation، شرایط محیطی و نوع ورودی PLC باید مشخص باشند.
جمع‌بندی
ترانسدیوسر صنعتی حلقه ارتباطی بین فرآیند یا مدار قدرت و سیستم کنترل است. انتخاب درست آن به نوع کمیت، رنج ورودی، سیگنال خروجی، دقت، سرعت پاسخ، تغذیه، ایزولاسیون و سازگاری با PLC بستگی دارد. در برق صنعتی، ترانسدیوسرهای جریان و ولتاژ نقش مهمی در مانیتورینگ تجهیزات، تابلو برق و سیستم‌های انرژی دارند.
در زمان انتخاب، نام محصول را معیار نهایی قرار ندهید. مشخصات دیتاشیت، Wiring Diagram و شرایط واقعی پروژه باید مبنای تصمیم باشند. برای خرید نیز بهتر است ابتدا خانواده محصول مناسب انتخاب شود و سپس مدل‌ها براساس رنج، خروجی و سازگاری فنی مقایسه شوند.کارشناسان راد الکتریک می‌توانند براساس مشخصات پروژه، مدل مناسب برای تبدیل جریان، ولتاژ، دما، مقاومت پتانسیومتر و سایر سیگنال‌های صنعتی را بررسی کنند.
