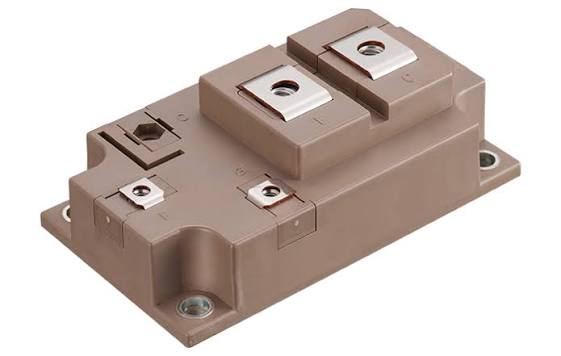

ماژول 1MBI400V-120-50 یکی از IGBTهای قدرت برند Fuji Electric از سری V Series نسل ششم است. این محصول دارای ولتاژ کلکتور-امیتر 1200 ولت و جریان پیوسته 400 آمپر در Tc=100°C بوده و به‌صورت 1-Pack طراحی شده است.
ساختار کم‌اندوکتانس، قابلیت سوئیچینگ سریع و درایو ولتاژی از ویژگی‌های اصلی این ماژول هستند. Fuji Electric این محصول را برای درایو موتور، سروو درایو، UPS و تجهیزات صنعتی مانند دستگاه‌های جوش معرفی کرده است.
مشخصات فنی 1MBI400V-120-50
| مشخصه | مقدار |
|---|---|
| برند | Fuji Electric |
| پارت نامبر | 1MBI400V-120-50 |
| سری | V Series |
| نسل | نسل ششم |
| نوع محصول | IGBT Power Module |
| ساختار | 1-Pack |
| ولتاژ کلکتور-امیتر VCES | 1200V |
| جریان کلکتور پیوسته در Tc=100°C | 400A |
| جریان کلکتور در Tc=25°C | 480A |
| جریان پالسی IC Pulse | 800A |
| ولتاژ گیت-امیتر VGES | ±20V |
| حداکثر توان تلفاتی کلکتور | 2410W |
| ولتاژ ایزولاسیون | 2500VAC / 1min |
| پکیج | M153 |
| نوع ترمینال | Screw Terminal |
| عرض تقریبی | 62mm |
| طول تقریبی | 108mm |
| وزن تقریبی | 380g |
| RoHS | Compliant |
معرفی IGBT مدل 1MBI400V-120-50
1MBI400V-120-50 یک ماژول IGBT قدرت از خانواده V Series فوجی الکتریک است که برای سوئیچینگ توان بالا در تجهیزات صنعتی طراحی شده است.
ولتاژ نامی این محصول 1200 ولت است. جریان کلکتور پیوسته آن در دمای کیس 100 درجه سانتی‌گراد 400 آمپر و در دمای کیس 25 درجه سانتی‌گراد 480 آمپر اعلام شده است.
همچنین جریان پالسی این IGBT برای پالس 1 میلی‌ثانیه 800 آمپر است. این مقادیر باید از جریان نامی 400 آمپر محصول تفکیک شوند.
ویژگی‌های 1MBI400V-120-50
- ولتاژ VCES برابر 1200 ولت
- جریان پیوسته 400 آمپر در Tc=100°C
- جریان پالسی 800 آمپر
- سری V نسل ششم Fuji Electric
- ساختار 1-Pack
- قابلیت High Speed Switching
- دارای Voltage Drive
- طراحی Low Inductance Module Structure
- دارای دیود Free Wheeling داخلی
- پکیج صنعتی M153
- ترمینال‌های پیچی
- مناسب تجهیزات صنعتی توان بالا
مشخصات الکتریکی IGBT
| پارامتر | شرایط | مقدار |
|---|---|---|
| VCES | — | 1200V |
| VGES | — | ±20V |
| IC | Tc=100°C | 400A |
| IC | Tc=25°C | 480A |
| IC Pulse | 1ms | 800A |
| ICES | VGE=0V, VCE=1200V | حداکثر 4mA |
| IGES | VCE=0V, VGE=±20V | حداکثر 400nA |
| VGE(th) | VCE=20V, IC=400mA | 6.0 تا 7.0V |
| VGE(th) Typical | همان شرایط | 6.5V |
| Rg(int) | — | 1.9Ω |
| Cies | VGE=0V, VCE=10V, 1MHz | 36nF |
افت ولتاژ VCE(sat)
افت ولتاژ کلکتور-امیتر در حالت روشن یکی از پارامترهای مهم برای بررسی تلفات هدایت IGBT است.
در جریان 400 آمپر و ولتاژ گیت 15 ولت:
| شرایط | VCE(sat) Typical | VCE(sat) Max |
|---|---|---|
| Terminal، Tj=25°C | 1.95V | 2.40V |
| Terminal، Tj=125°C | 2.25V | — |
| Terminal، Tj=150°C | 2.30V | — |
| Chip، Tj=25°C | 1.75V | 2.15V |
| Chip، Tj=125°C | 2.05V | — |
| Chip، Tj=150°C | 2.10V | — |
در صفحه فروش بهتر است برای مشخصات عمومی، مقدار VCE(sat) ترمینال مبنا قرار گیرد، زیرا افت واقعی قابل مشاهده در ترمینال‌های ماژول را نشان می‌دهد.
مشخصات سوئیچینگ 1MBI400V-120-50
مشخصات زیر در شرایط تست VCC=600V، IC=400A، VGE=±15V، RG=1.8Ω و Tj=150°C اندازه‌گیری شده‌اند:
| مشخصه | مقدار تیپیک |
|---|---|
| Turn-on Time ton | 0.60µs |
| Rise Time tr | 0.20µs |
| Current Rise Time tr(i) | 0.08µs |
| Turn-off Time toff | 1.00µs |
| Fall Time tf | 0.14µs |
این مقادیر به شرایط مدار، مقاومت گیت، ولتاژ باس، جریان و دمای Junction وابسته هستند.
دیود داخلی ماژول
ماژول 1MBI400V-120-50 دارای دیود داخلی برای عبور جریان معکوس در کاربردهای اینورتری است.
حداکثر جریان معکوس پیوسته این بخش 400 آمپر و جریان پالسی معکوس برای پالس 1ms برابر 800 آمپر اعلام شده است.
| مشخصه | مقدار |
|---|---|
| جریان معکوس -IC | 400A |
| جریان پالسی -IC Pulse | 800A |
| Forward Voltage در 400A و 25°C | Typical: 1.85V |
| Forward Voltage Max | 2.30V |
| Reverse Recovery Time trr | 0.20µs |
مشخصات حرارتی
| مشخصه | مقدار |
|---|---|
| حداکثر دمای Junction | 175°C |
| حداکثر دمای Junction هنگام Switching | 150°C |
| حداکثر دمای Case | 125°C |
| دمای ذخیره‌سازی | -40 تا +125°C |
| Rth(j-c) IGBT | حداکثر 0.062°C/W |
| Rth(j-c) FWD | حداکثر 0.110°C/W |
| Rth(c-f) با Thermal Compound | Typical: 0.0125°C/W |
دمای 175°C حداکثر Junction Temperature است و نباید به‌عنوان دمای کاری عادی محصول در نظر گرفته شود. برای کار در حالت سوئیچینگ، حداکثر دمای Junction اعلام‌شده 150°C است.
ولتاژ ایزولاسیون
ولتاژ ایزولاسیون بین ترمینال‌ها و پایه مسی ماژول برابر:
2500VAC به مدت یک دقیقه
اعلام شده است.
گشتاور بستن پیچ‌ها
برای نصب صحیح این ماژول، مقادیر گشتاور پیچ‌ها نیز در دیتاشیت مشخص شده‌اند:
| محل پیچ | سایز | حداکثر Torque |
|---|---|---|
| Mounting | M5 یا M6 | 6.0Nm |
| Terminal | M4 | 2.0Nm |
| Terminal | M6 | 5.0Nm |
محدوده پیشنهادی سازنده برای پیچ‌های نصب M5/M6 برابر 3 تا 6Nm است.
پکیج و ابعاد 1MBI400V-120-50
این ماژول از پکیج M153 و ترمینال‌های پیچی استفاده می‌کند.
طبق کاتالوگ فعلی Fuji Electric:
- عرض: حدود 62 میلی‌متر
- طول: حدود 108 میلی‌متر
- وزن: حدود 380 گرم
- نوع ترمینال: Screw Terminal
ابعاد دقیق سوراخ‌ها، ارتفاع و محل ترمینال‌ها باید هنگام طراحی یا جایگزینی از نقشه مکانیکی دیتاشیت بررسی شوند.
کاربردهای 1MBI400V-120-50
Fuji Electric کاربردهای اصلی این ماژول را به‌صورت زیر اعلام کرده است:
- Inverter for Motor Drive
- اینورترهای کنترل موتور
- AC Servo Drive Amplifier
- DC Servo Drive Amplifier
- UPS
- تجهیزات الکترونیک قدرت
- ماشین‌آلات صنعتی
- دستگاه‌های جوش صنعتی
مزایای 1MBI400V-120-50
سوئیچینگ سریع
Fuji Electric قابلیت High Speed Switching را به‌عنوان یکی از ویژگی‌های اصلی این ماژول معرفی کرده است.
ساختار کم‌اندوکتانس
طراحی Low Inductance Module Structure به کاهش اندوکتانس‌های ناخواسته در مسیر جریان کمک می‌کند و برای کاربردهای سوئیچینگ قدرت اهمیت دارد.
جریان 400 آمپر
جریان پیوسته 400 آمپر در Tc=100°C این محصول را برای بسیاری از تجهیزات صنعتی پرتوان مناسب می‌کند.
ولتاژ 1200 ولت
این مدل در کلاس IGBTهای 1200 ولت قرار می‌گیرد و برای اینورترها و مبدل‌های صنعتی طراحی شده است.
پکیج صنعتی
پکیج M153 و ترمینال‌های پیچی برای نصب در تجهیزات صنعتی و اتصال جریان‌های بالا طراحی شده‌اند.
تفاوت جریان 400A، 480A و 800A چیست؟
برای معرفی این محصول باید 400 آمپر به‌عنوان جریان اصلی درج شود.
400A: جریان کلکتور پیوسته در Tc=100°C
480A: جریان کلکتور پیوسته در Tc=25°C
800A: جریان پالسی برای مدت 1ms
بنابراین عنوان صحیح محصول:
IGBT فوجی 1MBI400V-120-50 1200V 400A
است.
هنگام خرید 1MBI400V-120-50 چه مواردی بررسی شود؟
پیش از سفارش یا جایگزینی این ماژول، فقط تطابق 1200 ولت و 400 آمپر کافی نیست. موارد زیر نیز باید بررسی شوند:
- پارت نامبر کامل
- ولتاژ VCES
- جریان کلکتور
- ساختار 1-Pack
- پکیج M153
- ابعاد مکانیکی
- محل ترمینال‌ها
- Gate Driver
- ولتاژ گیت
- مقاومت گیت
- VCE(sat)
- سرعت سوئیچینگ
- دیود داخلی
- شرایط حرارتی
- هیت‌سینک
- ولتاژ ایزولاسیون
جایگزینی مستقیم با یک IGBT دیگر باید پس از مقایسه دیتاشیت دو قطعه انجام شود.
سوالات متداول
1MBI400V-120-50 چند آمپر است؟
جریان پیوسته این IGBT در دمای کیس 100 درجه سانتی‌گراد 400 آمپر است. در Tc=25°C مقدار 480 آمپر نیز در دیتاشیت اعلام شده است.
ولتاژ 1MBI400V-120-50 چقدر است؟
ولتاژ VCES این ماژول 1200 ولت است.
برند 1MBI400V-120-50 چیست؟
این محصول توسط Fuji Electric تولید شده و از سری V Series نسل ششم است.
1MBI400V-120-50 چند IGBT دارد؟
Fuji Electric ساختار این محصول را 1-Pack معرفی کرده است.
پکیج این محصول چیست؟
پکیج این ماژول M153 با ترمینال‌های پیچی است.
آیا این IGBT دیود داخلی دارد؟
بله. ماژول دارای دیود داخلی برای جریان معکوس است که مشخصات Forward Voltage و Reverse Recovery آن در دیتاشیت رسمی ارائه شده است.
1MBI400V-120-50 برای چه تجهیزاتی مناسب است؟
کاربردهای رسمی آن شامل درایو موتور، سروو درایو AC و DC، UPS و تجهیزات صنعتی مانند دستگاه جوش است.
آیا می‌توان آن را با هر IGBT 1200V 400A جایگزین کرد؟
خیر. علاوه بر جریان و ولتاژ باید ساختار، پکیج، پایه‌ها، ابعاد، مشخصات گیت، VCE(sat)، مشخصات حرارتی و دیود داخلی مقایسه شوند.
