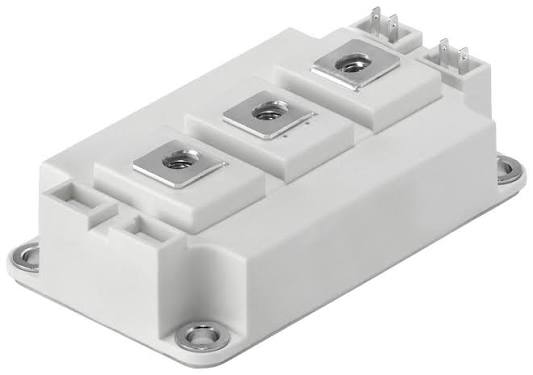

ماژول SKM200GB12T4 یکی از IGBTهای دوبل برند Semikron Danfoss از سری SEMITRANS 3 است. این محصول دارای ولتاژ 1200 ولت، جریان نامی 200 آمپر و توپولوژی Half-Bridge بوده و برای کاربردهایی مانند اینورتر صنعتی، UPS و تجهیزات جوشکاری الکترونیکی استفاده می‌شود.
در این ماژول از تکنولوژی IGBT4 Fast Trench و دیود داخلی CAL4 Soft Switching استفاده شده است. سازنده این مدل را برای فرکانس‌های سوئیچینگ تا 20kHz معرفی کرده است.
مشخصات فنی SKM200GB12T4
| مشخصه | مقدار |
|---|---|
| برند | Semikron Danfoss |
| پارت نامبر | SKM200GB12T4 |
| کد محصول | 22892060 |
| نوع محصول | IGBT Power Module |
| نوع | IGBT دوبل |
| توپولوژی | Half-Bridge |
| سری | SEMITRANS |
| پکیج | SEMITRANS 3 |
| ولتاژ | 1200V |
| جریان نامی | 200A |
| تکنولوژی چیپ | IGBT4 Fast Trench |
| دیود داخلی | CAL4 Soft Switching |
| فرکانس سوئیچینگ | تا 20kHz |
| تکنولوژی پایه | DBC |
| ابعاد | 106 × 62 × 31 میلی‌متر |
| وزن خالص | حدود 310 گرم |
| کشور سازنده | Slovakia |
| وضعیت تولید | In Production |
| تأییدیه | UL Recognized – E63532 |
معرفی SKM200GB12T4
SKM200GB12T4 یک ماژول IGBT دوبل با ساختار Half-Bridge است. در این ساختار دو کلید IGBT در یک پکیج قرار گرفته‌اند و برای استفاده در مدارهای نیم‌پل، اینورترها و مبدل‌های قدرت مناسب هستند.
جریان نامی این محصول 200 آمپر و کلاس ولتاژی آن 1200 ولت است. پکیج SEMITRANS 3 نیز برای کاربردهای صنعتی و انتقال حرارت مناسب طراحی شده است.
ویژگی‌های اصلی SKM200GB12T4
- جریان نامی 200 آمپر
- ولتاژ 1200 ولت
- ساختار IGBT دوبل
- توپولوژی Half-Bridge
- تکنولوژی IGBT4 Fast Trench
- دیود داخلی CAL4
- قابلیت سوئیچینگ تا 20kHz
- صفحه پایه مسی ایزوله
- تکنولوژی DBC
- پکیج SEMITRANS 3
- قابلیت Power Cycling بهبودیافته
- تأییدیه UL
تکنولوژی IGBT4 Fast Trench
در SKM200GB12T4 از نسل چهارم تکنولوژی Fast Trench IGBT استفاده شده است. این ساختار برای کاربردهای سوئیچینگ سریع در تجهیزات الکترونیک قدرت طراحی شده است.
ترکیب IGBT4 با دیود CAL4 امکان استفاده از این ماژول را در اینورترها و تجهیزات صنعتی با فرکانس سوئیچینگ تا 20kHz فراهم می‌کند.
ساختار Half-Bridge
این محصول دارای توپولوژی Half-Bridge است؛ یعنی دو IGBT قدرت در یک ماژول قرار دارند.
این ساختار در بسیاری از تجهیزات صنعتی از جمله اینورترهای AC، UPS، کنترل موتور و مبدل‌های قدرت استفاده می‌شود.
دیود داخلی CAL4
SKM200GB12T4 دارای دیودهای داخلی CAL4 Soft Switching است.
این دیودها برای هدایت جریان معکوس در مدارهای اینورتری و بارهای القایی استفاده می‌شوند و بخشی از ساختار داخلی ماژول هستند.
مشخصات دیود داخلی
| مشخصه | مقدار |
|---|---|
| جریان تست IF | 200A |
| Reverse Recovery Current IRRM | 174A |
| Reverse Recovery Charge Qrr | 33µC |
| Reverse Recovery Energy Err | 13mJ |
| Rth(j-c) هر دیود | 0.26 K/W |
مقادیر فوق مربوط به شرایط تست دیتاشیت هستند و با تغییر دما و شرایط کاری مدار تغییر می‌کنند.
ابعاد و ساختار فیزیکی
SKM200GB12T4 در پکیج SEMITRANS 3 تولید می‌شود.
ابعاد رسمی ماژول:
106 × 62 × 31 میلی‌متر
وزن خالص:
حدود 310 گرم
صفحه پایه مسی ایزوله با تکنولوژی DBC یا Direct Bonded Copper برای انتقال حرارت به هیت‌سینک طراحی شده است.
مشخصات نصب
| مشخصه | مقدار |
|---|---|
| گشتاور اتصال به هیت‌سینک | 3 تا 5Nm |
| سایز پیچ هیت‌سینک | M6 |
| گشتاور ترمینال‌ها | 2.5 تا 5Nm |
| سایز پیچ ترمینال | M6 |
کاربردهای SKM200GB12T4
کاربردهای اصلی اعلام‌شده توسط Semikron Danfoss عبارت‌اند از:
- AC Inverter Drives
- اینورترهای صنعتی
- UPS
- Electronic Welders
- تجهیزات جوشکاری الکترونیکی تا 20kHz
- سیستم‌های کنترل موتور
- تجهیزات الکترونیک قدرت
مزایای SKM200GB12T4
جریان مناسب برای تجهیزات صنعتی
جریان نامی 200 آمپر، این ماژول را برای کاربردهای صنعتی با جریان نسبتاً بالا مناسب می‌کند.
ساختار دوبل Half-Bridge
وجود دو IGBT در یک ماژول، طراحی مدارهای نیم‌پل را ساده‌تر می‌کند.
کلاس ولتاژی 1200 ولت
این مدل در کلاس IGBTهای صنعتی 1200 ولت قرار دارد.
سوئیچینگ تا 20kHz
تکنولوژی IGBT4 Fast Trench و دیود CAL4 امکان استفاده از این محصول را در کاربردهای سوئیچینگ سریع فراهم می‌کنند.
نکات مهم هنگام خرید SKM200GB12T4
پیش از خرید یا جایگزینی این ماژول، موارد زیر باید با مشخصات دستگاه تطبیق داده شوند:
- پارت نامبر
- جریان و ولتاژ
- توپولوژی Half-Bridge
- پکیج SEMITRANS 3
- ابعاد مکانیکی
- آرایش ترمینال‌ها
- Gate Driver
- شرایط سوئیچینگ
- سیستم خنک‌کاری و هیت‌سینک
مشابه بودن فقط جریان و ولتاژ برای جایگزینی مستقیم دو ماژول کافی نیست.
سوالات متداول
SKM200GB12T4 چند آمپر است؟
جریان نامی این ماژول 200 آمپر است.
ولتاژ SKM200GB12T4 چقدر است؟
ولتاژ این مدل 1200 ولت است.
SKM200GB12T4 تکی است یا دوبل؟
این محصول دارای توپولوژی Half-Bridge است و در دسته IGBTهای دوبل قرار می‌گیرد.
پکیج SKM200GB12T4 چیست؟
این محصول در پکیج SEMITRANS 3 عرضه می‌شود.
آیا SKM200GB12T4 دیود داخلی دارد؟
بله. این ماژول دارای دیود داخلی CAL4 Soft Switching است.
ابعاد SKM200GB12T4 چقدر است؟
ابعاد رسمی آن 106 × 62 × 31 میلی‌متر است.
فرکانس سوئیچینگ SKM200GB12T4 چقدر است؟
Semikron Danfoss این مدل را برای فرکانس‌های سوئیچینگ تا 20kHz معرفی کرده است.
توضیح کوتاه محصول
ماژول IGBT دوبل SKM200GB12T4 سمیکرون با جریان 200 آمپر و ولتاژ 1200 ولت، دارای ساختار Half-Bridge و پکیج SEMITRANS 3 است. این محصول از تکنولوژی IGBT4 Fast Trench و دیود داخلی CAL4 بهره می‌برد و برای اینورترهای صنعتی، UPS و تجهیزات جوشکاری الکترونیکی مناسب است.
