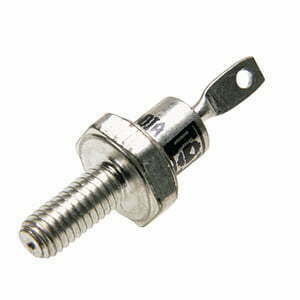

دیود IXYS مدل دیود پیچی با جریان 25 آمپر و ولتاژ 1200 سری دیود پیچی IXYS DS17-12A از جمله تجهیزات نیمه‌هادی قدرت با کارایی بالا ساخت کمپانی آلمانی-آمریکایی IXYS (شرکت زیرمجموعه Littelfuse) است. این دیود به عنوان یک یکسوساز پیچی (Stud Diode) برای مدیریت و تبدیل جریان‌های متناوب به مستقیم در سیستم‌های با توان متوسط و متوسط رو به بالا طراحی شده است. به دلیل برخورداری از ولتاژ معکوس تکراری 1200 ولت و تحمل جریان مداوم 25 آمپر، این قطعه پایداری فوق‌العاده‌ای در شرایط کاری سخت صنعتی با نوسانات ولتاژی شدید از خود نشان می‌دهد.
یکی از برجسته‌ترین ویژگی‌های ساختاری این محصول، استفاده از بسته‌بندی استاندارد بین‌المللی JEDEC DO-203 AA (DO-4) است. این پکیج فلزی و رزوه شده به تکنسین‌ها امکان می‌دهد تا دیود را با گشتاور مشخص مستقیماً روی هیت‌سینک پیچ کنند که این مکانیزم، انتقال حرارت هدایتی بسیار سریعی را فراهم کرده و از بالا رفتن دمای پیوند تراشه جلوگیری می‌کند. در قلب این دیود، یک تراشه شیشه‌ای مسطح (Glass Passivated) تعبیه شده است که مقاومت عایقی عالی در برابر رطوبت و آلاینده‌های محیطی ایجاد کرده و جریان نشتی در حالت قطع را به حداقل می‌رساند. این ساختار علاوه بر افزایش طول عمر قطعه، به کاهش مدارهای محافظتی (Snubber) در طراحی نهایی کمک شایانی کرده و هزینه‌های ساخت برد را کاهش می‌دهد.
طراحی این دیود با اولویت ابعاد و وزن کمتر انجام شده که منجر به بهینه‌سازی فضای داخل جعبه‌های تقسیم و تابلوهای کنترل می‌شود. به لطف فرآیند مهندسی پیشرفته شرکت آی‌اکس‌وای‌اس، این محصول با بهبود دما و چرخه قدرت همراه است؛ به این معنی که در اثر قطع و وصل‌های مکرر بار و تغییرات دمایی مداوم، دچار خستگی ساختاری (Thermal Fatigue) نشده و عملکرد یکنواخت خود را حفظ می‌کند.
کاربرد دیود آی ایکس وای اس DS17-12A طبق مشخصات فنی، برای منبع تغذیه اینورتر PWM، منبع تغذیه برای موتورهای DC، منبع تغذیه باتری DC و منبع تغذیه برای تجهیزات قدرت DC بسیار مناسب است.
همچنین این دیود پیچی به طور گسترده در صنایع مادر و زیرساختی از جمله صنایع ذوب، نورد، کوره القایی، مس، فولاد، سیمان، ریخته‌گری و پروفیل‌سازی مورد استفاده قرار می‌گیرد. علاوه بر این، در سیستم‌های رکتیفایر صنایع نفت، گاز و پتروشیمی، خطوط تولید ژنراتور و موتورهای الکتریکی، صنایع غذایی، دارویی، صنعت خودروسازی و نیروگاه‌ها به عنوان بخش اصلی یکسوسازهای تک‌فاز و سه‌فاز کاربرد دارد.
جدول مشخصات فنی
| مشخصات فنی | مقدار / ویژگی |
|---|---|
| برند | IXYS (آی ایکس وای اس) |
| سری / مدل | DS17-12A |
| نوع دیود | دیود پیچی (Stud Diode) |
| جریان نامی (Average) | 25 آمپر |
| ولتاژ معکوس تکراری (VRRM) | 1200 ولت |
| پکیج / بسته‌بندی | JEDEC DO-203 AA (DO-4) |
| فناوری تراشه | تراشه شیشه‌ای مسطح (Glass Passivated) |
| ساختار مکانیکی | ابعاد و وزن بهینه، نصب پیچی آسان روی هیت‌سینک |
| پایداری حرارتی | بهبود چرخه دما و قدرت (Improved Temperature & Power Cycling) |
| مزیت مدار محافظ | کمک به کاهش و حذف مدارهای محافظتی (Snubber) |
| کاربردها | اینورتر PWM، درایو موتور DC، شارژر باتری، تجهیزات قدرت |
مزایای محصول
- جریان 25 آمپر و ولتاژ 1200 ولت متناسب با نیاز بردهای الکترونیک قدرت صنعتی
- پکیج استاندارد بین‌المللی DO-203 AA (DO-4) جهت تعویض و نصب آسان
- دارای تراشه شیشه‌ای مسطح برای کاهش جریان نشتی و افزایش دوام در دماهای بالا
- نصب ساده پیچی با اتصال مستقیم حرارتی به هیت‌سینک و سیستم خنک‌کننده
- طراحی جمع‌وجور با ابعاد و وزن کمتر برای صرفه‌جویی در فضای تابلو برق
- بهبود چرخه دما و قدرت جهت مقابله با خستگی حرارتی در بارهای نوسانی
- کمک به حذف قطعات و مدارهای حفاظتی اضافی در خروجی یکسوساز
برای خرید دیود پیچی اورجینال IXYS DS17-12A (25A/1200V) با گارانتی اصالت و بهترین قیمت بازار، هم‌اکنون سفارش خود را در سایت
راد الکتریک ثبت کنید.
